自动反冲洗过滤器和袋式过滤器原理简介

    自动反冲洗过滤器和袋式过滤器的原理简要

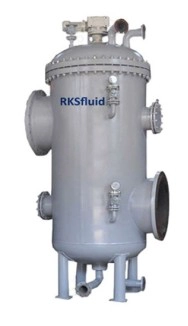

自动反冲洗过滤器

    自动反冲洗过滤器工作原理（一）

水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。

当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。同时，电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。

自动反冲洗过滤器工作原理（二）

待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。

自动反冲洗过滤器工作原理（三）

水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。在清洗过程中，过滤机正常的过滤工作不间断。

特性

自动反冲洗过滤器是一种新型的过滤技术，世界范围内做的较好有奥瑞沃自清洗过滤器，其优势主要是进行反冲洗时不间断供水，整个反冲洗是以吸嘴净滤网每一点这样的方式实现的。反冲洗时只是吸嘴与细滤网之间很小的局域压力发生变化，而收集器与液压缸的动作也不影响正常的供水。同时，在进行反冲洗时所消耗的水量很少，以流量为300m3/h．的过滤器为例：其反冲洗流量为35—40m3/h，反冲洗时间为7—15秒，反冲洗水量为80—160L。

1.设计结构简单。

2.反清洗时间短，流量，压力损失小。

3.控制系统智能化（PLC、PAC）控制，自动化程度高。

4.设备可与中央控制系统连接。

5.高精度过滤，出水水质稳定。

6.滤网终身使用，无需更换。

7.使用寿命长。

8.可适用于不同原水水质和用水要求。

9.易损件少，无耗材，运行费用低，操作管理简单。

10.自动反清洗不断流。

产品如何选型

自动反冲洗过滤器选型的时候，请考虑以下因素：

1.处理水量

2.系统的管道压力

3.用户要求的过滤精度

4.过滤杂质中悬浮物浓度

5.过滤介质的有关物理，化学性质

6.特殊用途过滤器

使用说明

1. 系统运行前应检查管路安装是否正确。

2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。

3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀

上海袋式过滤器的工作原理：

袋式过滤机是一种结构新颖、体积小、操作简便灵活，节能、高效、密封工作，适应性强的多用途过滤设备，它广泛适用于化工、涂料、油墨、食品等行业。特点：该种过滤机是一种压力式过滤装置，待滤液在泵作用下，滤液通过所需要细度等级的滤袋能获得合格的滤液。该机更换滤袋十分方便，过滤基本无物料消耗。该机有设计成单过滤机，双联过滤机，并可配套输送泵组装在移动式推车上。过滤机滤袋保护网均为不锈钢制作，其余部件有分碳钢和不锈钢制作两种，供过滤不同介质的用户选择。

　　应用：

　　◆ 适用于各种水溶液的澄清过滤和除菌过滤；

　　◆ 采用优质304不或316L不锈钢制造，适用于多种化学品、溶剂、试剂的过滤；

　　◆ 用于实验室溶液、细胞培养基的过滤；

　　◆ 其它如维生素、眼药水、化妆水、光刻胶的过滤；

　　◆ 广泛用于:石油、化工、医药、农药、染料、食品、塑料、造纸、环保、矿冶等
