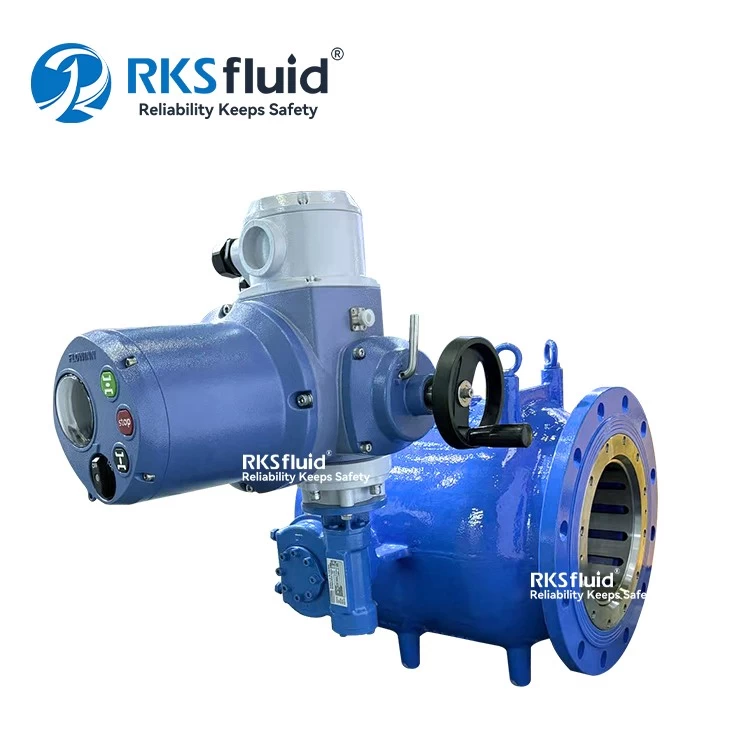

Válvula de aguja DN300 PN16
- Tamaño: DN200~DN1600
- Clasificación de presión: PN10, PN16, PN25
- Medio: agua dulce, agua cruda
- Temperatura: -10 ~ 70 ℃
- Cara a Cara.: EN558-1; Tamaño >DN500, FTF es 1,5* DN.
- Perforación de bridas: EN1092-2
- Modo de conducción: eléctrico, engranaje helicoidal, neumático, hidráulico, etc.
- Detalles de producto

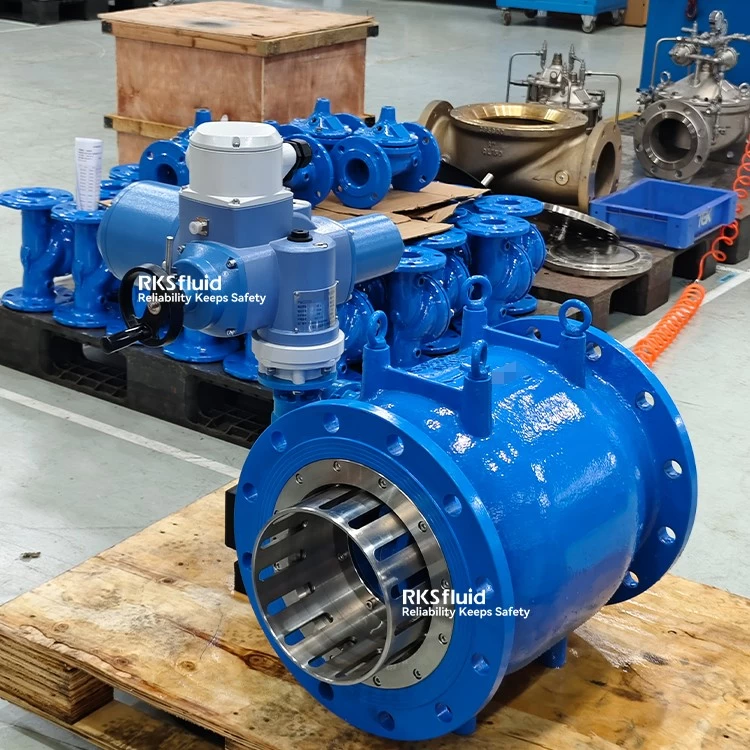

La válvula de aguja RKSfluid es una válvula reguladora de flujo de tipo cilindro diseñada para tuberías de agua de gran diámetro que requieren ajuste de flujo controlado y disipación de energía. La válvula utiliza un mecanismo de cilindro guiado para variar el paso del flujo, lo que permite una regulación precisa del caudal y la presión en condiciones de funcionamiento adecuadas.
Su diseño hidráulico dirige el agua a través de un pasaje de flujo anular y una disposición de salida diseñada para disipar el exceso de energía hidráulica y ayudar a reducir el riesgo de cavitación. Se pueden seleccionar diferentes configuraciones de cilindro o camisa según las características de flujo requeridas, la presión diferencial y el rango de operación.
Diseñada principalmente para sistemas de agua dulce y agua cruda, esta válvula es adecuada para aplicaciones de toma de agua, transferencia de agua, distribución de agua y energía hidroeléctrica. La selección final debe basarse en el tamaño de la tubería, las condiciones de presión, el rango de flujo requerido y los requisitos de rendimiento hidráulico del proyecto.

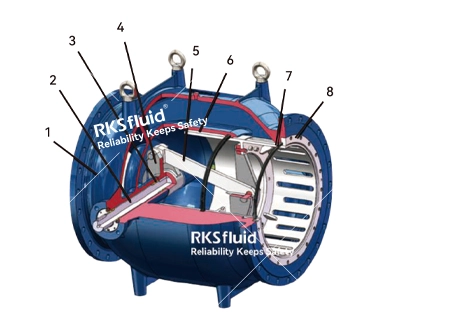

| NO. | Nombre de las piezas | Material |
| 1 | Cuerpo | ES-GJS-400-15 |
| 2 | Provenir | SS420 |
| 3 | Cojinete | Bronce |
| 4 | Manivela | SS/DI |
| 5 | Biela | SS/DI |
| 6 | Cilindro | SS304 |
| 7 | Sello | EPDM |
| 8 | Anillo de retención de salida | SS304 |
CARACTERÍSTICA:
- Diseño racional, estructura de cuerpo de válvula integrada.
- El riel guía está soldado en la superficie con una aleación de bronce para formar una guía precisa para el movimiento del cilindro.
- Alta precisión de control y baja tasa de mantenimiento.
- Apertura de válvula vs flujo: relación lineal, regulación precisa
- Momento del cilindro: presión equilibrada, par de funcionamiento bajo
- Sección transversal de flujo: simetría anular en todo momento
- Anillo de sellado principal: instalación en área sin flujo, larga vida útil
- Instalación: vertical/horizontal/en ángulo
- Reemplazo de manguito: diferentes curvas características de flujo de apertura
- Instalación posterior a la válvula: junta de suplemento de aire/placa de orificio, cumple con diferentes condiciones de trabajo

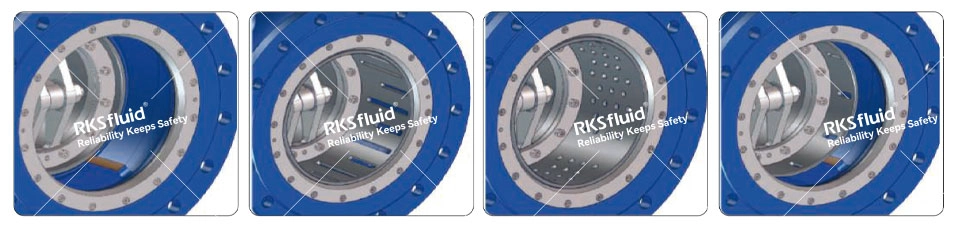

Opciones de configuración de cilindro/manguito:
- Tipo estándar: Diseñado para condiciones operativas de alto flujo.
- Tipo de ranura: Destinado a aplicaciones con caudales y condiciones de presión moderados.
- Tipo de orificios múltiples: Diseñado para aplicaciones de alta presión donde se requieren pasajes de flujo distribuido para la disipación de energía.
- Tipo de ranura corta: Diseñado para condiciones operativas con una amplia variación en el caudal y la presión, incluidos sistemas con demandas de flujo sustancialmente diferentes en las etapas operativas.
¿Necesita una válvula de aguja para su proyecto de tubería de agua?
Comparta el tamaño de su válvula, la presión nominal, el rango de flujo, las presiones de entrada y salida y las condiciones de instalación. RKSfluid puede revisar los requisitos de la aplicación y ayudar a identificar una configuración de cilindro adecuada.
Preguntas frecuentes
Una válvula de aguja de tipo cilíndrico regula el caudal y la presión en tuberías de agua de gran diámetro. Se utiliza comúnmente en sistemas de toma de agua, transmisión, distribución y energía hidroeléctrica donde se requiere un ajuste de flujo controlado y disipación de energía hidráulica.
Un actuador mueve el cilindro de la válvula a través de un mecanismo de vástago y manivela, cambiando el área de flujo efectiva. El flujo resultante depende de la apertura de la válvula, la presión diferencial y las condiciones de funcionamiento del sistema.
La selección debe considerar las presiones de entrada y salida, la presión diferencial máxima, los caudales mínimo y máximo, la temperatura del agua y las condiciones aguas abajo. Se deben revisar la configuración de la válvula y las curvas de rendimiento hidráulico para evaluar la disipación de energía y el riesgo de cavitación.
Estas configuraciones proporcionan diferentes características de flujo para diferentes rangos operativos. Los tipos estándar están destinados a servicios de alto flujo, los tipos de ranura para condiciones moderadas de flujo y presión, los tipos de orificios múltiples para aplicaciones de alta presión y los tipos de ranura corta para amplias variaciones en la demanda de flujo. La selección final requiere datos de rendimiento específicos del modelo.
La válvula está diseñada para una relación de apertura a flujo casi lineal bajo condiciones de operación específicas. El rendimiento real depende de la presión diferencial, la configuración del cilindro y las características del sistema. Consulte la curva característica de flujo aplicable para realizar la selección.
El rango de serie indicado es DN200–DN1600, con presiones nominales de PN10, PN16 y PN25 y un rango de temperatura de funcionamiento de -10 °C a +70 °C. La disponibilidad depende del tamaño y la configuración específicos;
Es posible la instalación horizontal, vertical o inclinada según el diseño de la válvula y la disposición del proyecto. Confirme la orientación permitida, la holgura del actuador, los requisitos de soporte y la dirección del flujo con el plano de instalación aprobado.
Proporcione el tamaño nominal, la presión nominal, el medio, la temperatura de funcionamiento, las presiones de entrada y salida, los caudales mínimo y máximo, la orientación de la instalación y la configuración requerida del cilindro. Incluya el plano de la tubería y los requisitos de rendimiento hidráulico cuando estén disponibles.
