Comment fonctionne un réducteur de pression (PRV) ?

Soupape de réduction de pression est également appelée vanne de stabilisation de pression, vanne de stabilisation de pression réductrice de pression.

Une soupape de réduction de pression (PRV) est une soupape de commande automatique conçue pour réduire une pression d'entrée non régulée plus élevée à une pression constante et réduite en aval (sortie), quelles que soient les variations de la demande et/ou de la pression de l'eau en amont (entrée).

Voici comment cela fonctionne :

1. Pression d'entrée par rapport à la pression de sortie
Pression d'entrée (côté haute pression) : Le fluide entre dans la vanne à une pression plus élevée depuis le système d'alimentation.
Pression de sortie (côté pression inférieure) : Le PRV réduit la pression du fluide et assure une pression constante et plus basse à la sortie de la vanne.

2. Principaux composants
Corps de vanne : le boîtier qui contient toutes les pièces internes et contrôle le débit du fluide.
Ensemble ressort et diaphragme : ils fonctionnent ensemble pour détecter et répondre aux changements de pression.
Vis de réglage (ou bouton) : permet à l'utilisateur de régler la pression de sortie souhaitée.
Siège et disque de vanne : contrôlez le débit de fluide en ouvrant ou en fermant pour réduire la pression.

3. Mécanisme de travail de base
Lorsque le fluide haute pression pénètre dans la vanne, il traverse un siège de vanne partiellement ouvert.

À l'intérieur du PRV, le diaphragme détecte la pression en aval (sortie) et ajuste la position de la vanne pour maintenir une pression constante et réduite à la sortie.

La tension du ressort (réglée par la vis de réglage) permet de contrôler la force exercée sur le diaphragme. Lorsque la pression en aval atteint le niveau souhaité, la vanne s'ajuste automatiquement pour réduire ou arrêter le débit supplémentaire, maintenant ainsi la pression stable.

Si la pression de sortie chute (par exemple, en raison d'une demande accrue en eau), la vanne s'ouvrira davantage, permettant à plus de liquide de passer et d'augmenter la pression. Si la pression de sortie augmente, la vanne se ferme légèrement pour réduire la pression.

4. Boucle de rétroaction
Les PRV fonctionnent sur la base d’un mécanisme de boucle de rétroaction. Ils détectent en permanence la pression de sortie et effectuent des ajustements précis pour réguler le débit. Le diaphragme monte ou descend en fonction de la pression de sortie, ce qui ouvre ou ferme la vanne pour maintenir la pression souhaitée.

5. Avantages du PRV
(1) Protège les systèmes de plomberie : Empêche les dommages causés par la haute pression, tels que l'éclatement des tuyaux ou les fuites.
(2) Améliore la sécurité et l'efficacité : Assure une pression constante dans une gamme d'applications (par exemple, systèmes d'eau résidentiels, machines industrielles).
(3)Économies d'énergie : Réduit la consommation d’énergie en empêchant les pompes de travailler plus fort que nécessaire.

En résumé, un PRV régule et maintient automatiquement une pression plus basse à sa sortie en ajustant la position de la vanne en réponse aux changements de pression en aval, garantissant ainsi un fonctionnement sûr et efficace du système.

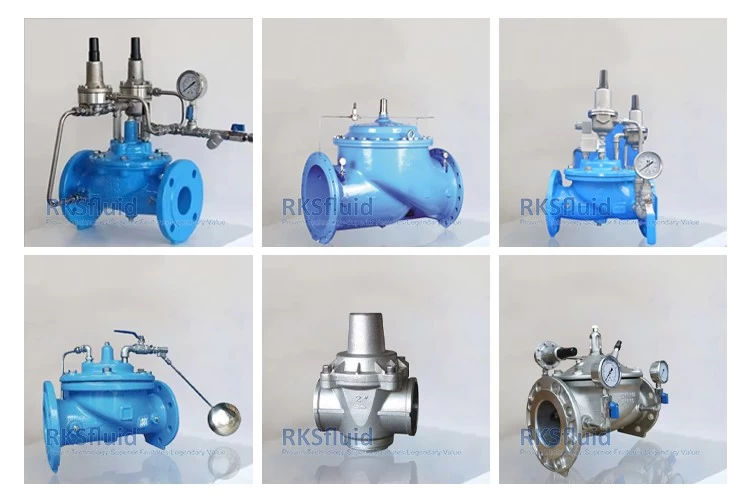

RKSfluid se spécialise dans la fabrication de divers types de réducteurs de pression, dédiés à fournir des solutions de contrôle des fluides de haute qualité pour un large éventail d’industries. En tant que fabricant expérimenté, RKSfluid se réjouit de vous offrir des consultations professionnelles et des services personnalisés.
