プレミアムバタフライバルブの選択方法（3）操作方法

著者 : Ivory ソース : リリース : 2018-11-27 14:11:20

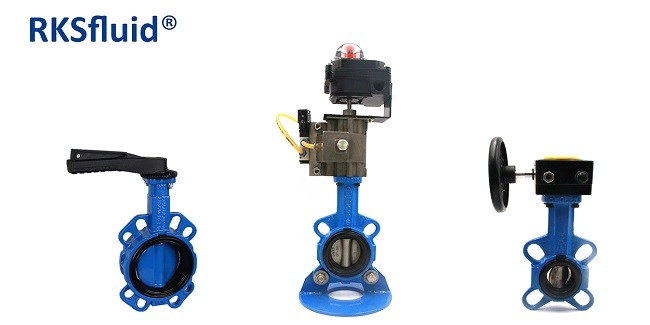

手動で操作されるバタフライバルブは、バルブを開閉するためにレバーまたはギヤのオペレータのいずれかを必要とする。レバーハンドルは、より小さいバルブ（直径4インチまで）に使用できます。オペレータが手動でレバーを90度回転させて弁ディスクを弁座から引き出して弁を開く。バルブを反対方向に90度回転すると、再び閉じます。通常の回転は反時計回りに開き、時計回りに回すと閉じます。ここでの唯一の機械的利点は、バルブステムを回転させる支点に作用するレバーの長さである。ハンドルが長くなればなるほどハンドルを操作しやすくなりますが、ハンドルが長すぎると実用的になりません。

ギアオペレーターは、ハンドホイールがシャフトに取り付けられ、一端にウォームギアがあり、バルブステムに取り付けられた中央ギアにかみ合う機械オペレーターです。これは、歯車装置の比による機械的な利点を提供する。ギアオペレータは、開閉に必要な90度を達成するために、ハンドホイールの複数の360度の回転を必要とします。
