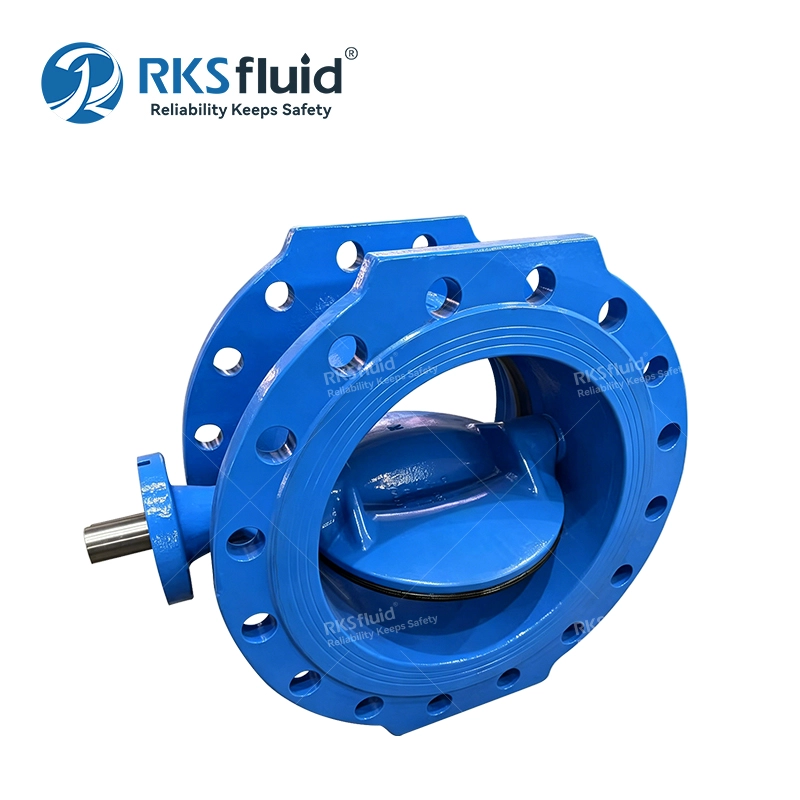

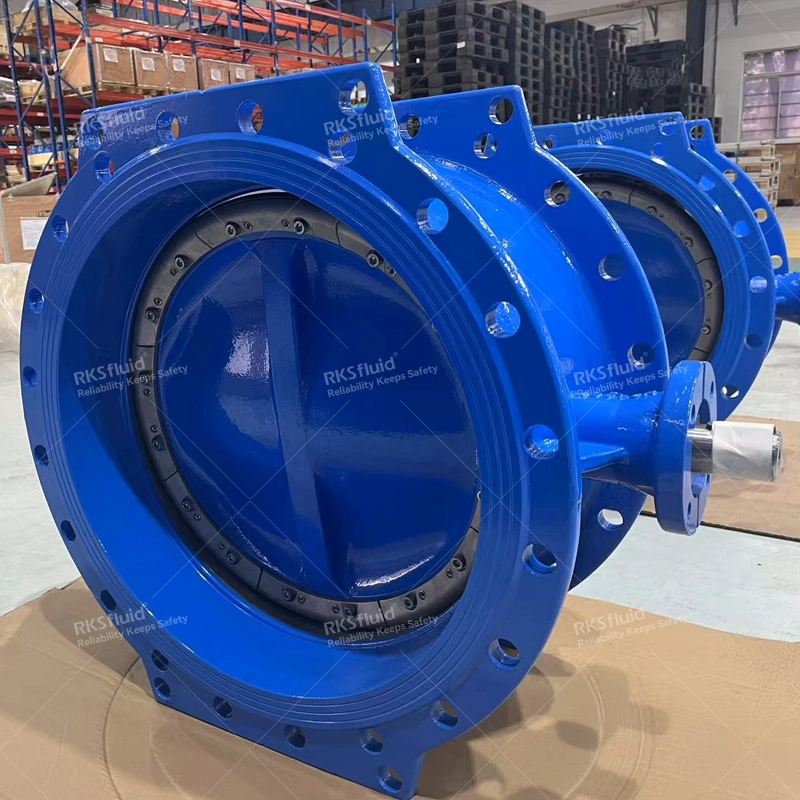

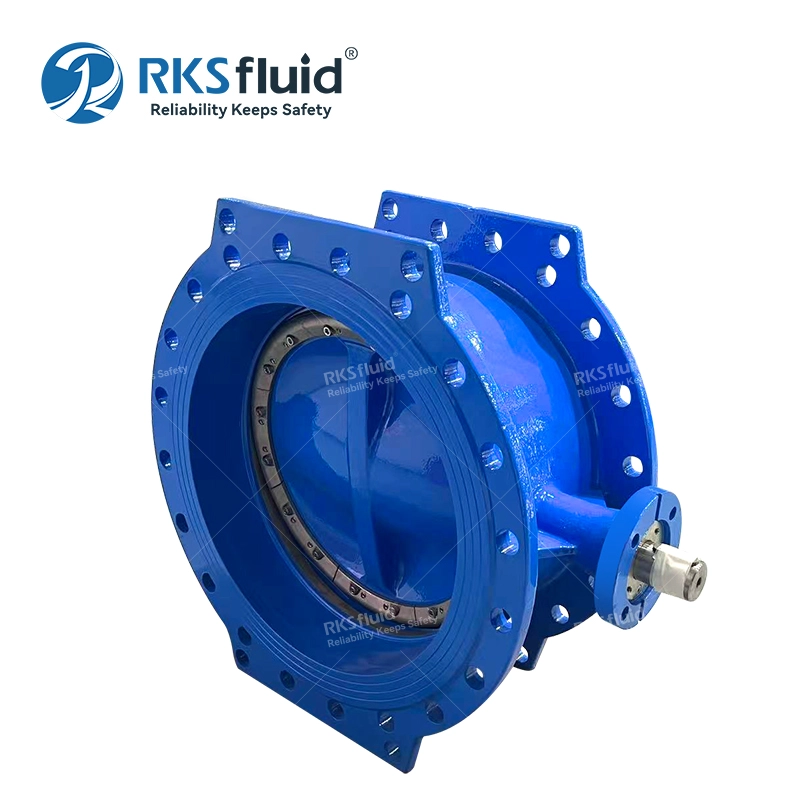

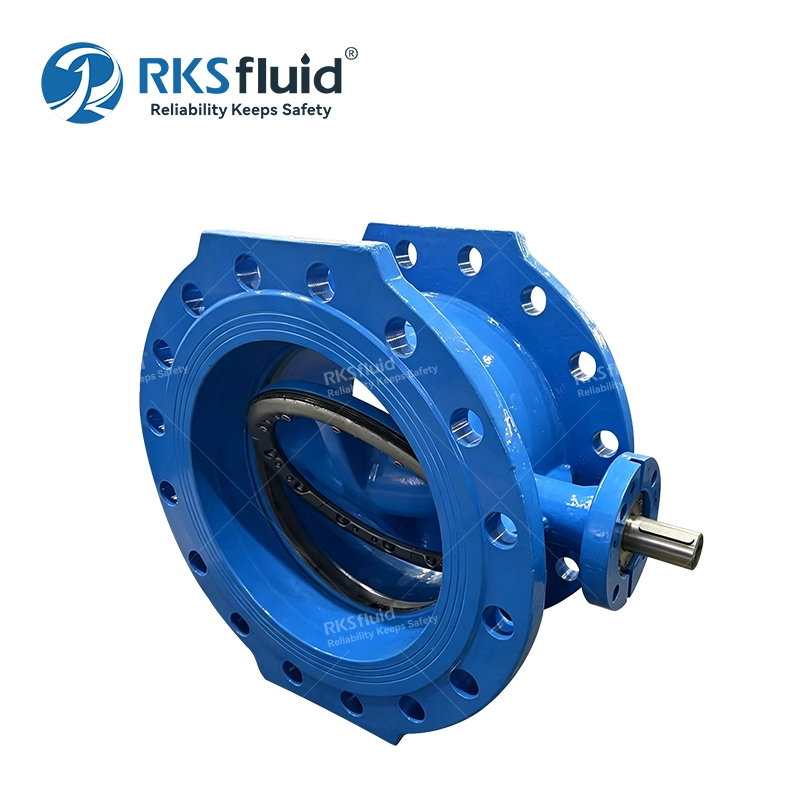

폐수 처리장 EPC 프로젝트 공급을 위한 이중 플랜지 이중 오프셋 버터플라이 밸브
- 크기: DN150 - DN1800
- 압력 등급: PN10, PN16, PN25
- 연결: 이중 플랜지
- 온도: 80°C 이하
- 본체 재질: 연성이 있는 철
- 디스크 재질: 연성철, EN-GJS-500-7,CF8,CF8M
- 시트 재질: 디스크 측면 밀봉 링, EPDM,NBR
- 매질: 물, 기름, 가스
- 설계 표준: EN 593, EN1074-1/2
- 대면: EN558 시리즈 13 및 시리즈 14
- 플랜지 표준: EN1092
- 응용 분야: HAVC, 화재 예방, 수처리, 관개, CDU
- 제품 세부 정보
ATHENA 이중 편심 버터플라이 밸브는 안정적인 밀봉, 낮은 토크 작동 및 장기 내구성이 필수적인 까다로운 물 전송 및 분배 시스템용으로 설계되었습니다.
EN593 및 EN1074 표준에 따라 설계된 ATHENA 밸브는 지자체 수자원망, 펌프장, 처리장 및 대구경 파이프라인 프로젝트에 널리 적합합니다.
비교 동심 나비 밸브, 이중 편심 설계로 작동 중 시트 마찰을 줄여 시트 수명을 연장하고 개폐 성능을 부드럽게 합니다.

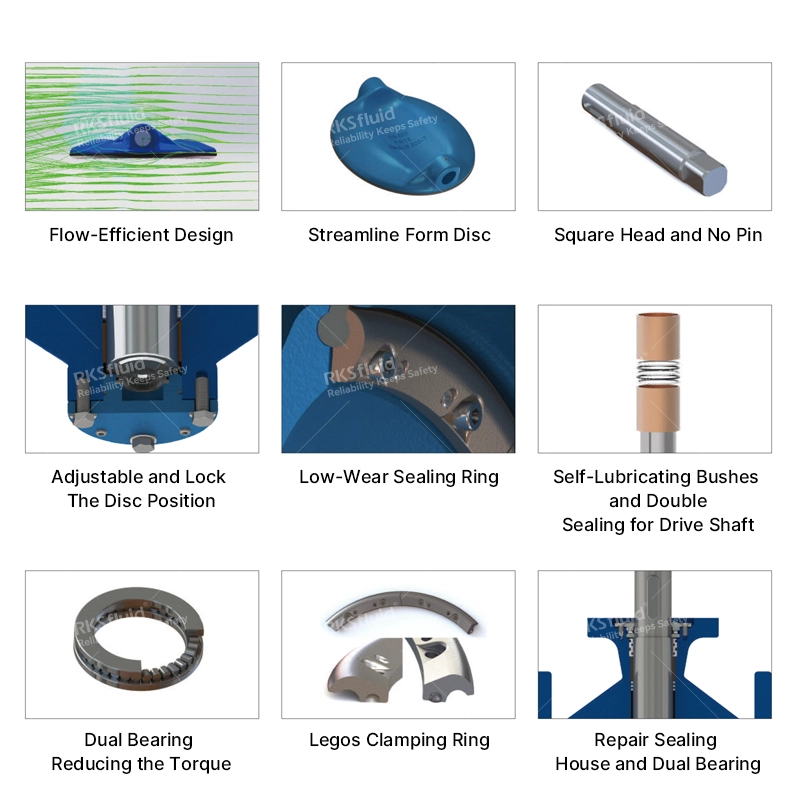

ATHENA 이중 편심 버터플라이 밸브를 선택하는 이유
- 필수: 설계 및 재료 선택은 저압 및 중압 식수 응용 분야에 사용하도록 최적화되었습니다.
- 내구성: 핀 없는 연결과 닫힌 디스크 아이를 통한 중단 없는 부식 방지 기능으로 긴 서비스 수명과 깨끗한 물을 보장합니다.
- 효율성: 수두 손실을 최소화하고 에너지 소비를 낮추는 흐름 효율적인 설계로 소유 비용이 크게 절감됩니다.
- 설치: 토크를 최대한 줄이고 디스크의 무게를 본체에 전달하는 이중 베어링 키트는 또한 밸브가 수직 아래쪽 방향으로도 사용할 수 있도록 긴 수명을 위해 디스크의 위치를 잠그고 고정할 수 있습니다.
일반적인 응용 분야
- 시립 물 전송 파이프라인
- 물 분배 네트워크
- 펌핑 스테이션
- 정수장
- 저수지 입구/출구 파이프라인
- 관개 인프라
- 매립된 밸브 챔버
- 대구경 파이프라인 분리 서비스
기술 사양
| 크기 | DN150-DN1800 |
| 압력 등급 | PN10. PN16. PN25 |
| 디자인 표준 | EN593, EN1074-1/2 |
| 대면 | EN558 시리즈 13 및 시리즈 14 |
| 플랜지 드릴링 | EN1092-2 |
| 중간 | 식수 |
| 온도 | 80°C 이하 |
| 코팅 에폭시 | 최소 250 음 |
| 작동 유형 | 핸드휠 또는 사각형 캡 |
| 참고: ① 핸드휠을 이용한 전기 작동 준비 전기 작동, 공압 작동에 적합. ② 기어박스 외함 IP67, 수중 조건 또는 매설 서비스를 위한 옵션 IP68. | |

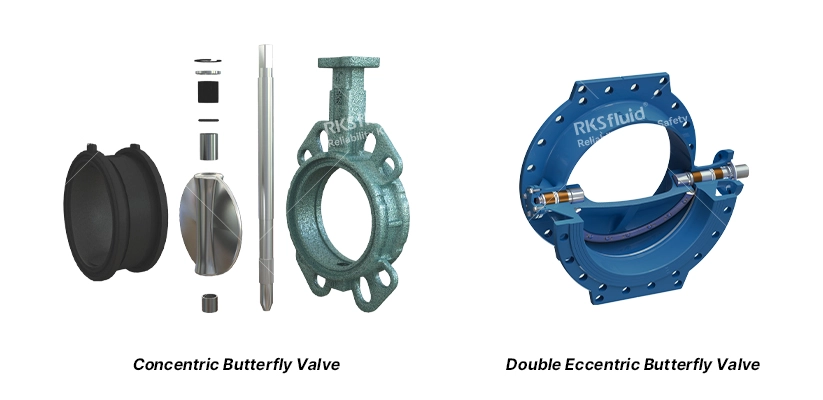

이중 편심 설계가 중요한 이유
동심 버터플라이 밸브와 달리 이중 편심 밸브의 샤프트는 디스크 중심선과 시트 중심선에서 오프셋됩니다.
이 디자인은 다음과 같은 이점을 제공합니다.
- 개봉 시 마찰 감소
- 낮은 시트 마모
- 밀봉 신뢰성 향상
- 토크 요구 감소
- 유지보수 간격 연장
직경이 큰 송수관의 경우 이러한 이점은 종종 수명주기 비용 절감으로 이어집니다.
설치 권장 사항
최고의 현장 성능을 위해서는:
- 설치 전 파이프라인 플러시
- 플랜지를 정확하게 정렬
- 십자형으로 볼트를 조이세요
- 장착 중 대형 밸브 지원
- 작동 방향 및 여유 공간 확인
- 시운전 전 기능 개폐 테스트 실시
매설되거나 홍수가 발생하기 쉬운 챔버의 경우 IP68 기어박스 구성이 권장됩니다.
귀하의 프로젝트에 밸브 선택 지원이 필요하십니까?
프로젝트 세부 정보를 보내주십시오: 밸브 크기(DN), 압력 등급, 물 유형/매체, 설치 조건, 필요한 수량, 당사 엔지니어링 팀이 제공할 것: 모델 권장 사항, 기술 데이터시트, 경쟁 견적, 배송 정보.
FAQs.
Athena 시리즈는 낮은 작동 토크와 안정적인 밀봉 성능을 갖춘 DN200-DN1800 수도관 시스템용으로 설계되었습니다. 컴팩트한 구조로 인해 도시 물 전송, 펌프장 및 대규모 파이프라인 네트워크에 적합합니다.
이중 오프셋 디스크 디자인은 열고 닫는 동안 디스크와 시트 사이의 마찰을 줄입니다. 작동 토크가 낮으면 작동 효율성이 향상되고 대구경 응용 분야의 액추에이터 요구 사항이 줄어듭니다.
예. Athena 시리즈는 자동화된 파이프라인 시스템에 대한 ISO 5211 장착 호환성을 포함하여 기어박스, 전기 액추에이터 및 공압 액추에이터 구성과 함께 제공될 수 있습니다.
밸브는 다양한 파이프라인 및 교체 요구 사항과의 호환성을 위해 EN558 시리즈 13 및 시리즈 14 면간 치수로 제공됩니다.
Athena 시리즈는 일반적으로 송수 및 도시 파이프라인 시스템에 대한 PN10, PN16 및 PN25 압력 등급으로 제공됩니다. PN40과 같은 더 높은 압력 등급도 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.
이중 편심 버터플라이 밸브는 더 낮은 토크, 더 부드러운 작동 및 감소된 시트 마모를 제공하므로 펌프 스테이션 및 자주 작동하는 파이프라인 시스템에 적합합니다.
예. 밸브 크기, 기어박스 구성, 액추에이터 장착, 플랜지 드릴링, 코팅 시스템 및 재료 옵션은 프로젝트 사양 및 작동 조건에 따라 맞춤 설정할 수 있습니다.
