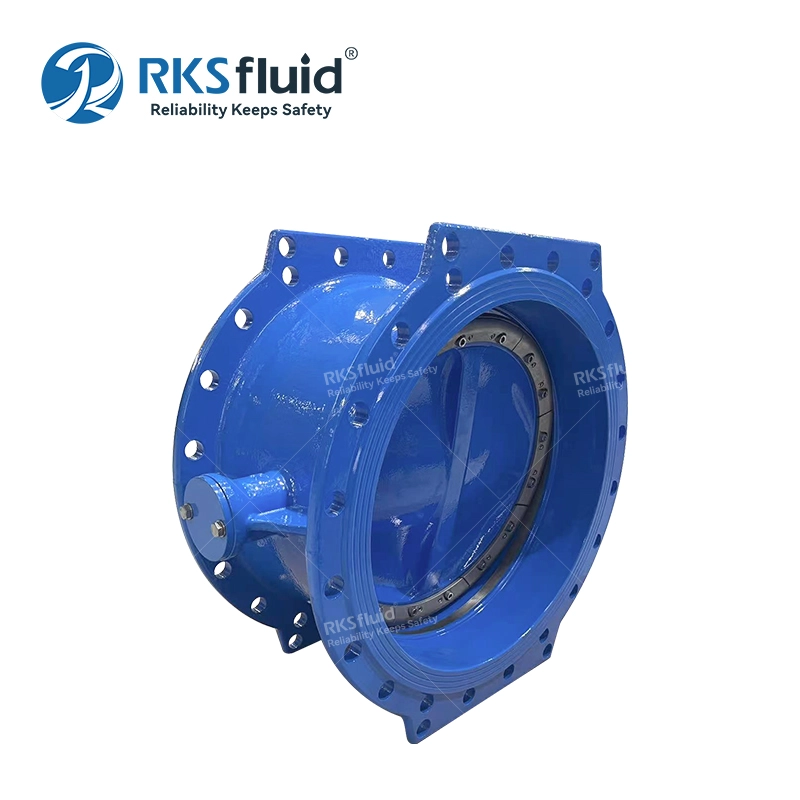

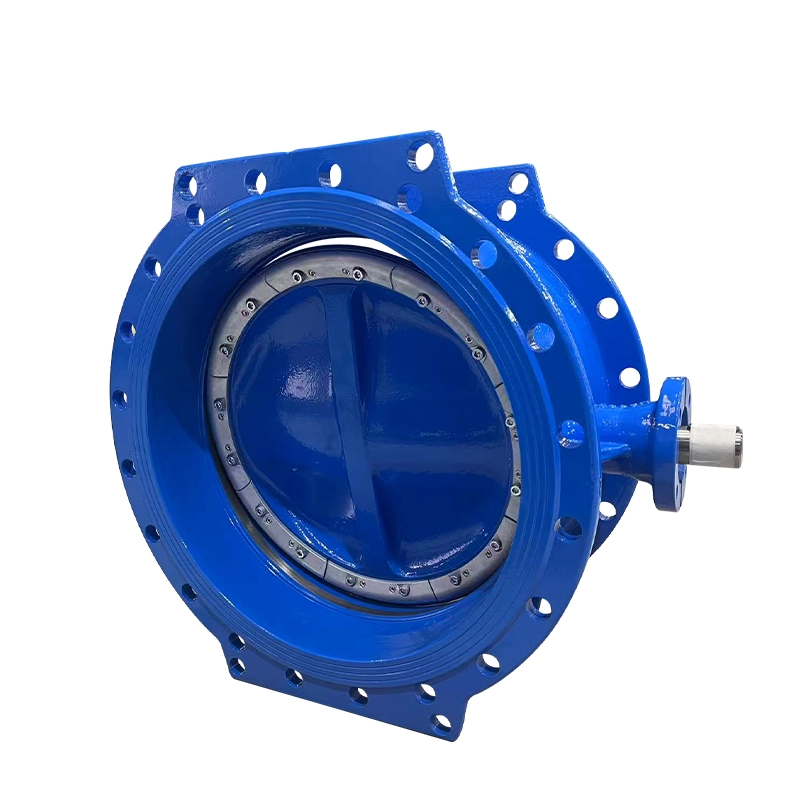

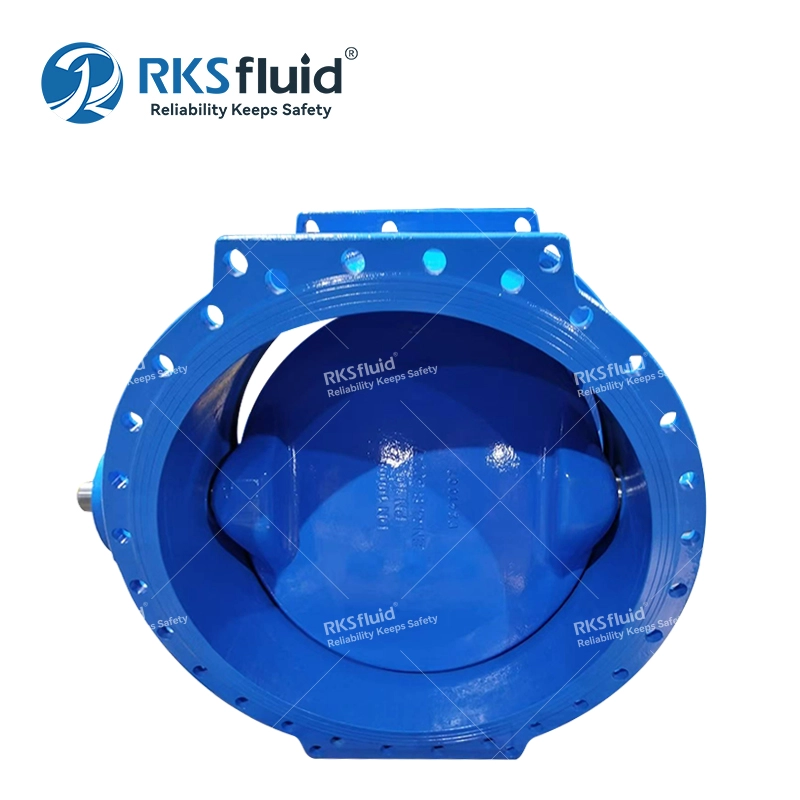

输水管道用双偏心蝶阀
- 尺寸：DN150-DN1800
- 压力等级：PN10、PN16、PN25
- 连接方式：双法兰
- 温度：≤80℃
- 阀体材料： 球墨铸铁
- 阀板材料：球墨铸铁、EN-GJS-500-7、CF8、CF8M
- 阀座材料：阀瓣侧密封圈、EPDM、NBR
- 介质：水、油、气
- 设计标准：EN 593、EN1074-1/2
- 面对面：EN558 系列 13 和系列 14
- 法兰标准：EN1092
- 应用：HAVC、消防、水处理、灌溉、CDU
ATHENA 双偏心蝶阀专为要求严格的输水和分配系统而设计，其中可靠的密封、低扭矩操作和长期耐用性至关重要。
ATHENA阀门按照EN593和EN1074标准设计，广泛适用于市政水网、泵站、处理厂和大口径管道工程。
与相比 同心蝶阀，双偏心设计减少了操作过程中的阀座摩擦，从而实现更长的阀座寿命和更顺畅的开/关性能。
为什么选择 ATHENA 双偏心蝶阀
- 必备： 设计和材料选择针对低压和中压饮用水应用进行了优化。
- 耐用： 采用无销连接和封闭式盘眼的不间断腐蚀保护可确保较长的使用寿命和清洁的水。
- 高效： 流量高效设计可最大限度地减少水头损失和降低能耗，从而显着降低拥有成本。
- 安装： 双轴承套件最大限度地减少扭矩，将阀瓣的重量转移到阀体上，并且可以锁定和固定阀瓣的位置以延长使用寿命，即使阀门可以垂直向下方向
典型应用
- 市政输水管道
- 供水网络
- 泵站
- 水处理厂
- 水库进/出水管道
- 灌溉基础设施
- 埋地阀室
- 大口径管道隔离服务
技术规格
| 尺寸 | DN150-DN1800 |
| 压力等级 | PN10。 PN16。 PN25 |
| 设计标准 | EN593、EN1074-1/2 |
| 面对面 | EN558 系列 13 和系列 14 |
| 法兰钻孔 | EN1092-2 |
| 中等 | 饮用水 |
| 温度 | ≤80℃ |
| 环氧涂料 | 最小250微米 |
| 驱动类型 | 手轮或方帽 |
| 注意事项： ① 配备手轮电动驱动 电动驱动，适用于气动驱动。 ② 齿轮箱外壳 IP67，可选 IP68 适用于水下条件或埋地使用。 | |
为什么双偏心设计很重要
与同心蝶阀不同，双偏心阀门中的轴偏离阀瓣中心线和阀座中心线。
此设计有助于：
- 减少打开时的摩擦
- 降低阀座磨损
- 提高密封可靠性
- 减少扭矩需求
- 延长维护间隔
对于大直径输水管道，这些优势通常转化为较低的生命周期成本。
安装建议
为了获得最佳现场性能：
- 安装前冲洗管道
- 准确对齐法兰
- 以十字方式拧紧螺栓
- 安装时支持大型阀门
- 确认操作方向和间隙
- 调试前进行功能打开/关闭测试
对于埋地或易受洪水影响的暗室，建议采用 IP68 齿轮箱配置。
您的项目需要阀门选型支持吗？
将您的项目详细信息发送给我们：阀门尺寸 (DN)、压力等级、水类型/介质、安装条件、所需数量，我们的工程团队将提供：型号推荐、技术数据表、竞争性报价、交货信息。
常见问题解答
Athena系列专为DN200-DN1800水管道系统而设计，具有较低的操作扭矩和稳定的密封性能。结构紧凑，适用于市政输水、泵站、大型管网等。
双偏置阀瓣设计减少了阀瓣和阀座在打开和关闭过程中的摩擦。较低的操作扭矩有助于提高操作效率并降低大直径应用中的执行器要求。
是的。 Athena 系列可配备变速箱、电动执行器和气动执行器配置，包括适用于自动化管道系统的 ISO 5211 安装兼容性。
该阀门提供 EN558 系列 13 和系列 14，以兼容不同的管道和更换要求。
Athena 系列通常有 PN10、PN16 和 PN25 压力等级，适用于输水和市政管道系统。还可根据项目要求定制更高压力等级如PN40。
双偏心蝶阀扭矩更低，操作更平稳，阀座磨损更少，适用于泵站和频繁操作的管道系统。
是的。阀门尺寸、变速箱配置、执行器安装、法兰钻孔、涂层系统和材料选项可根据项目规格和操作条件进行定制。
