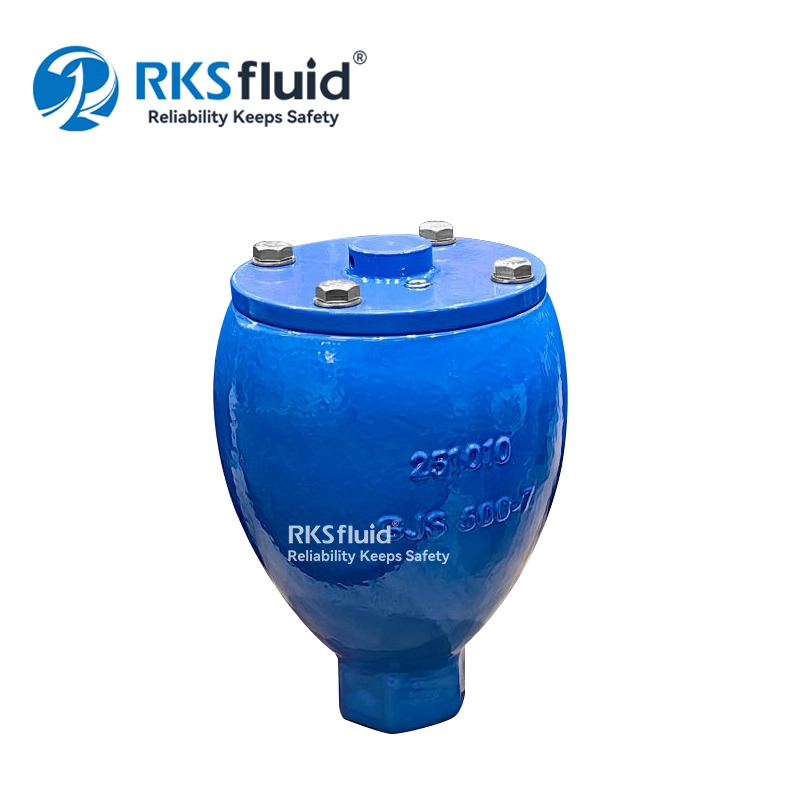

Vanne d'air combinée anti-surtension pour stations de pompage et longs pipelines
- Type: soupape de décharge d'air
- Taille : DN 50 - DN400 (vis mâle 1")
- Pressions nominales : PN10,PN16,PN25,PN40,Class125,Class150
- Corps : Fonte ductile, Acier inoxydable
- Plage de température : 0-70 ºC
- Médium : Eau
- Connexion : filetée, bride
CARACTÉRISTIQUES ET AVANTAGES CLÉS
- Corps et couverture conçus selon le NONNNNmbre d'or pour générer un contour fantastique
- Chemin d'écoulement d'air aérodynamique à l'intérieur, libération efficace des poches d'air des conduites sous pression.
- Acier inoxydable avec pièces entièrement résistantes à la corrosion, norme PN40 maximale, pourvu de nervures internes pour un guidage précis du flotteur.
- Drainage tangentiel pour assurer un drainage complet, latéral avec filetage femelle pour la modernisation d'une canalisation de drainage ou d'un clapet anti-retour
- Structure compacte, simple et fiable : maintenance réduite et durée de vie accrue.
- La buse peut avoir DIfférentes tailles d'orifice pour s'adapter aux exigences de différents niveaux de pression
- Étanchéité dynamique : empêche les fuites dans des conditions de basse pression (1,5 psi ; 0,1 bar).
- Processus de contrôle qualité aPProuvé : performances et spécifications testées et mesurées avec une installation de test spécialisée.

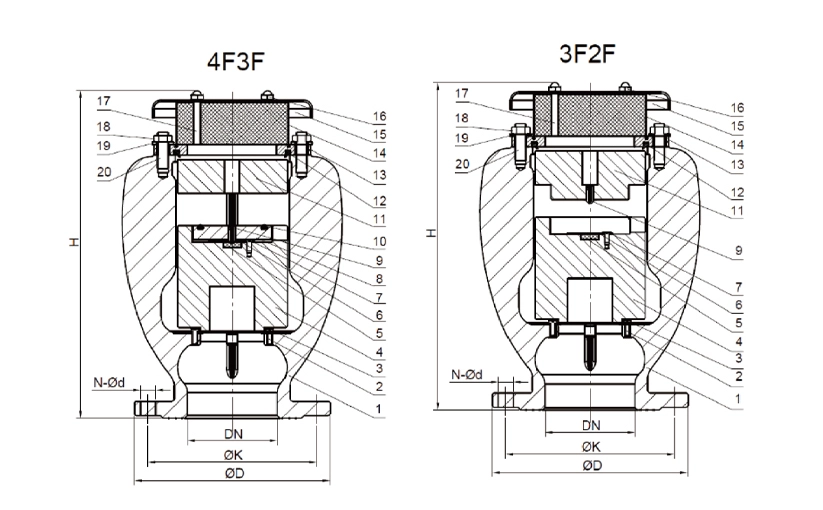

| NO | Nom de la pièce | Matériel | Remarque | NO | Nom de la pièce | Matériel |
| 1 | Corps | DI | 11 | Flotteur supérieur | PP | |
| 2 | Vis | A2 | 12 | Bague d'étanchéité | FKM/NBR | |
| 3 | Anneau de plaque | SS304 | 13 | Bride supérieure | SS304 | |
| 4 | Flotteur inférieur | PP | 14 | Écran | SS304 | |
| 5 | Sceau | EPDM | 15 | Casquette | SS304 | |
| 6 | Support de joint | SS304 | 16 | Vis | A2 | |
| 7 | Vis | A2 | 17 | Boulon | A2 | |
| 8 | Flotteur central | PP | ou 4F3F uniquement | 18 | Noix | A2 |
| 9 | Buse | SS304 | 19 | Laveuse | A2 | |
| 10 | Oring | NBR | ou 4F3F uniquement | 20 | Boulon | A2 |
Faqs
Une soupape de décharge d'air combinée est conçue pour libérer automatiquement l'air emprisonné et admettre de grands volumes d'air dans les systèmes de conduites d'eau. Il contribue à améliorer l’efficacité du débit, à prévenir les conditions de vide et à réduire le risque de surtension du pipeline ou de coup de bélier.
Les vannes d'air combinées sont généralement installées aux points hauts des pipelines, aux longues sections horizontales, aux conduites de refoulement de pompe et aux zones où une accumulation d'air ou des conditions de vide peuvent se produire. Une installation appropriée améliore la sécurité du pipeline et la stabilité opérationnelle.
Une vanne d'air anti-surtension contrôle l'évacuation de l'air pendant le remplissage et le fonctionnement du pipeline, contribuant ainsi à réduire les surpressions soudaines causées par une évacuation rapide de l'air. Cette conception est particulièrement adaptée aux stations de pompage, aux conduites montantes et aux pipelines de transport longue distance.
Les vannes d'air à passage intégral offrent une capacité de débit d'air plus élevée pour un remplissage et une vidange rapides des canalisations. Les conceptions à alésage réduit offrent un débit d'air plus contrôlé et sont couramment utilisées lorsqu'une protection contre les surtensions et une évacuation d'air stable sont requises.
Cette vanne d'air est largement utilisée dans : les conduites de transport d'eau, les réseaux d'eau municipaux, les systèmes d'irrigation, les stations de pompage, les systèmes d'eau industriels, etc.
Il est particulièrement adapté aux pipelines présentant des changements d’altitude ou des conditions de transmission sur de longues distances.
Les matériaux disponibles incluent : fonte ductile, acier inoxydable CF8 / CF8M, acier inoxydable duplex 2205.
Différentes options de matériaux conviennent aux applications avec de l'eau standard, des environnements corrosifs, de l'eau de mer et à haute teneur en chlorure.
La vanne est disponible pour des pressions nominales jusqu'à PN40 et peut être fournie avec différentes normes de bride, notamment :
EN1092-2 PN10 / PN16 / PN25 / PN40
ANSI Classe 125/150/250
Des configurations personnalisées sont disponibles sur demande.
Oui. Des perçages de brides personnalisés, des systèmes de revêtement, une sélection de matériaux, une configuration de buse et des pressions nominales peuvent être fournis en fonction des spécifications du projet et des conditions d'exploitation du pipeline.
