Conoscenza pratica delle valvole

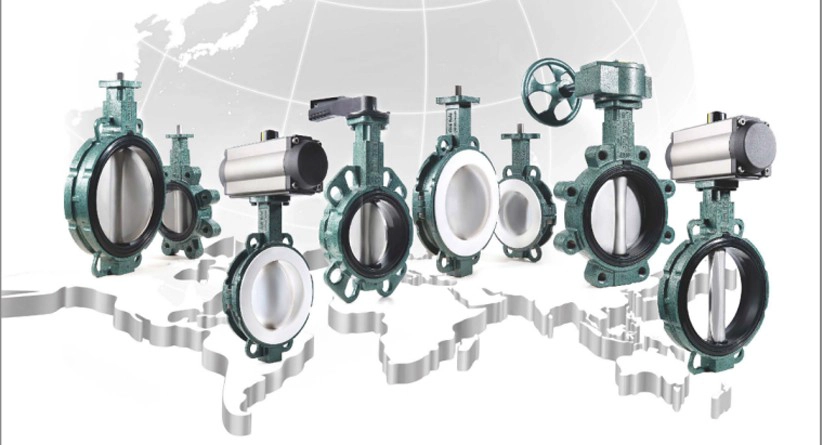

Fondazione della valvola

1. I parametri di base della valvola sono: pressione nominale PN, diametro nominale DN.

2. la funzione di base della valvola: tagliare il mezzo, regolare il flusso, cambiare la direzione del flusso.
3. il modo principale di collegamento della valvola: flangia, filo, saldatura, testa a testa.
4. la pressione della valvola - grado di temperatura significa: diversi materiali, diverse temperature di esercizio, la pressione di esercizio massima d'impatto consentita è diversa.

5. Esistono due sistemi principali per gli standard della flangia del tubo: il sistema europeo e il sistema americano.
Le connessioni della flangia del tubo dei due sistemi sono di dimensioni completamente diverse e non possono essere abbinate.



È più appropriato distinguere per livello di pressione:

Il sistema europeo è PN0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 32.0, 40.0 MPa.

Il sistema statunitense è PN1.0 (CIass75), 2.0 (CIass150), 5.0 (CIass300), 11.0 (CIass600), 15.0 (CIass900), 26.0 (CIass1500), 42.0 (CIass2500) MPa.

I tipi di flange del tubo sono: integrale (IF), saldatura piatta piana (PL), saldatura piatta a testa piatta (SO), saldatura testa a testa (WN), saldatura a presa (SW), vite (Th), anello di saldatura testa PJ / SE) / (LF / SE), anello di saldatura piatto allentato (PJ / RJ) e coperchio flangia (BL).

I tipi di superficie di tenuta della flangia comprendono principalmente: piano pieno (FF), superficie convessa (RF), superficie convessa (FM) convessa (M), tenone (T) superficie scanalata (G), superficie di connessione dell'anello (RJ) e simili.

Comune (universale) della valvola


1. Codice tipo di valvola Z, J, L, Q, D, G, X, H, A, Y, S rispettivamente:

  valvola a saracinesca, valvola a farfalla, valvola a farfalla, valvola a sfera, valvola a farfalla, valvola a membrana, valvola a tappo, valvola di ritorno, valvola di sicurezza, valvola di riduzione della pressione, valvola di sicurezza.

2, I codici di collegamento della valvola 1, 2, 4, 6, 7 rispettivamente:

  1 - filettatura interna, 2 - filettatura esterna, 4 - flangia, 6 - saldatura, 7 - clip.

3, la modalità di trasmissione del codice valvola 9, 6, 3 rispettivamente:

  9 - elettrico, 6 - pneumatico, 3 - verme.
4, codice materiale corpo valvola Z, K, Q, T, C, P, R, V rispettivamente:

  ghisa grigia, ghisa malleabile, ferro duttile, rame e lega, acciaio al carbonio, acciaio inossidabile al cromo-nichel, acciaio inossidabile al cromo-nichel-molibdeno, acciaio al cromo molibdeno vanadio.

5. Sigillo di sede o codice di rivestimento R, T, X, S, N, F, H, Y, J, M, W rispettivamente:

  acciaio inossidabile austenitico, lega di rame, gomma, plastica, plastica nylon, fluoroplastica, acciaio inossidabile a base di Cr, lega dura, gomma, Monel, materiale del corpo valvola.

6. Dove il corpo della valvola in ghisa non è adatto per l'uso:

  1) Vapore acqueo o gas umido con un elevato contenuto di acqua.
  2) Fluidi infiammabili ed esplosivi.
  3) Quando la temperatura ambiente è inferiore a -20 ° C.
  4) Gas compresso.
