産業用パイプライン システムでダブル偏心バタフライ バルブを使用する場合

産業用パイプライン システムでは、信頼性の高い動作、長い耐用年数、および管理しやすいメンテナンス コストを確保するには、適切なバルブ タイプを選択することが重要です。さまざまなバルブ設計の中で、 ダブル偏心バタフライバルブ 厳密な遮断とシートの摩耗の軽減が要求される水道、電力、産業用途で広く使用されています。

同心バタフライバルブに比べ、二重偏心（ダブルオフセット）設計によりシール性が向上し、ディスクとシート間の摩擦を大幅に低減します。これにより、次のような場合に実用的な選択肢になります。 頻繁な開閉条件下で稼働する中径から大径のパイプライン。

この記事では、二重偏心バタフライ バルブが一般的に使用される場合と、エンジニアが選択時に考慮すべき点について概説します。

両偏心バタフライバルブとは

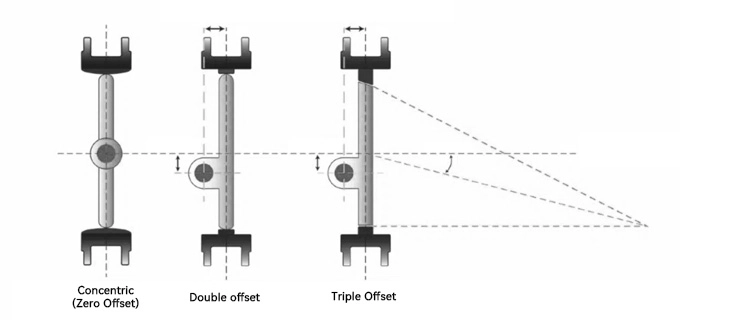

二重偏心バタフライ バルブは、2 つのオフセットを備えて設計されています。

• シャフトがディスクの中心線からオフセットされている
• シャフトもパイプラインの中心線からオフセットされています

この形状により、弁体が開くときに弁体が弁座からより迅速に離れることができ、直接接触が減少し、摩耗が最小限に抑えられます。

実際の運用では、これは次のことを意味します。

• 開閉時の摩擦が少ない
• 同心設計と比較してシール性能が向上
• シール部品の耐用年数が長い

産業用途における主な利点

二重偏心バタフライ バルブは、通常、次の動作条件が存在する場合に選択されます。

1. シートの摩耗の軽減
ディスクがシートと継続的に擦れないため、機械的磨耗が大幅に減少します。これは、頻繁にバルブを操作するシステムでは特に重要です。

2. シール性能の向上
オフセット設計により、特に水および低圧産業システムにおいて、同心バタフライ バルブと比較して優れたシールが可能になります。

3. 大口径パイプラインに最適
DN200 以上のパイプラインでは、ゲート バルブに比べて構造がコンパクトで重量が軽いため、バタフライ バルブが好まれることがよくあります。二重偏心設計により、これらのサイズではより優れたパフォーマンスが得られます。

4. 作動トルクの低減
ディスクとシートの間の摩擦が減少すると、必要なトルクが低下し、バルブは手動、電気、または空気圧による作動に適したものになります。

パイプライン システムにおける一般的なアプリケーション

二重偏心バタフライ バルブは、さまざまな産業分野で広く使用されています。

1. 水処理と配水

都市の水道システムや廃水処理プラントでは、これらのバルブは一般的に次の用途に使用されます。

• パイプラインの分離
• フロー制御
• ポンプ場の用途

シール性能とコストのバランスが取れているため、大規模な水道網に適しています。

2. 発電所システム

発電所、特に冷却水システムを備えた発電所では、二重偏心バタフライ バルブが次の目的で使用されます。

• 冷却水パイプライン
• 循環水システム
• 補助システム

管理可能なメンテナンス要件を維持しながら、信頼性の高い遮断を実現します。

3. 産業用ユーティリティパイプライン

化学プラント、製油所、一般産業施設では、これらのバルブは次の場所に設置されることがよくあります。

• プロセス水パイプライン
• ユーティリティシステム
• 重要ではないプロセスライン

適度な圧力と温度条件が存在する場所に適しています。

同心バタフライバルブとの比較

同心バタフライバルブは低圧用途で広く使用されていますが、ディスクと弾性シートの間の継続的な接触に依存しています。

比較すると、二重偏心バタフライ バルブは次のようになります。

• 運転時のシート接触を軽減
• より優れたシール信頼性を実現
• 頻繁な操作に適しています

このため、耐久性が懸念されるより要求の厳しいパイプライン条件では、二重偏心設計が選択されることがよくあります。

選択に関する考慮事項

産業用パイプライン システム用の二重偏心バタフライ バルブを選択する場合は、いくつかの要素を評価する必要があります。

1. 圧力と温度
バルブ定格がシステム要件と一致していることを確認してください。二重偏心バタフライ バルブは通常、中圧システムで使用されます。

2.メディアの種類

これらのバルブは一般的に次の用途に使用されます。

• 水
• 廃水
• 冷却水
• 一般工業用液体

攻撃性または腐食性の媒体の場合、材料の選択が重要になります。

3. 材料の選択

代表的な材料には次のようなものがあります。

• バルブ本体はダクタイル鋳鉄または炭素鋼
• ディスク用ステンレス鋼
• 用途に応じてエラストマーまたは金属シート

選択は、動作条件と予想される耐用年数に基づいて行う必要があります。

4. 動作周波数

バルブが頻繁に開閉されるパイプラインの場合、二重偏心設計によるシートの摩耗の軽減は、同心バルブに比べて明らかな利点をもたらします。

エンジニアリングの実践と製品の検討

実際のプロジェクトでは、性能とコストのバランスを考慮して、二重偏心バタフライ バルブが選択されることがよくあります。これらは、高性能またはトリプル オフセット設計の複雑さを必要とせずに、信頼性の高い遮断が必要な場合に広く使用されています。

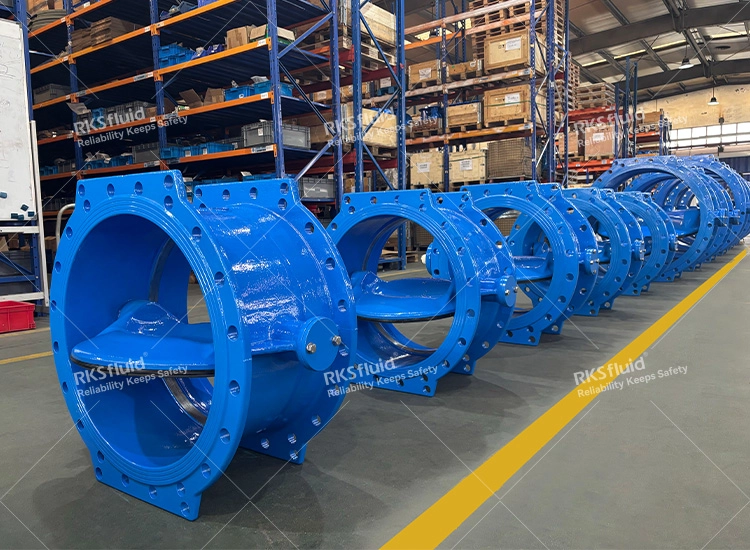

たとえば、標準的な水道および工業用パイプライン システムでは、Athena シリーズの二重偏心バタフライ バルブなどの設計は、通常、安定したシール性能、適度なトルク特性、および一般的な作動方法との互換性を提供するように構成されています。

最終的な選択では、単一の設計パラメータに依存するのではなく、パイプラインの状態、運用要件、およびメンテナンスの期待を常に考慮する必要があります。

結論

二重偏心バタフライ バルブは、シール性能の向上、摩耗の軽減、信頼性の高い動作が求められる産業用パイプライン システムで広く使用されています。これらは、水道システム、発電所用途、一般産業パイプラインに特に適しています。

設計特性と適用範囲を理解することで、エンジニアは適切なバルブ タイプを選択し、システムの長期信頼性と効率的な運用を実現できます。
