Quand utiliser des vannes papillon à double excentrique dans les systèmes de canalisations industrielles

Dans les systèmes de canalisations industrielles, la sélection du type de vanne approprié est essentielle pour garantir un fonctionnement fiable, une longue durée de vie et des coûts de maintenance gérables. Parmi les différents modèles de vannes, vannes papillon à double excentrique sont largement utilisés dans les applications hydrauliques, électriques et industrielles où une fermeture étanche et une usure réduite du siège sont nécessaires.

Par rapport aux vannes papillon concentriques, la conception à double excentrique (double décalage) améliore les performances d'étanchéité et réduit considérablement la friction entre le disque et le siège. Cela en fait un choix pratique pour canalisations de moyen à grand diamètre fonctionnant dans des conditions d'ouverture et de fermeture fréquentes.

Cet article décrit les cas où les vannes papillon à double excentrique sont généralement utilisées et ce que les ingénieurs doivent prendre en compte lors de la sélection.

Qu'est-ce qu'une vanne papillon double excentrique

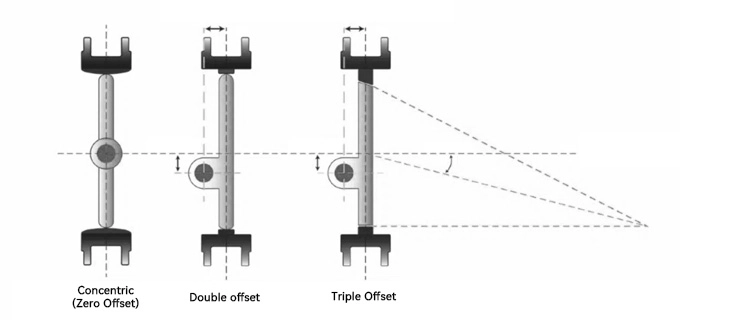

Une vanne papillon double excentrique est conçue avec deux déports :

• l'arbre est décalé par rapport à l'axe central du disque
• l'arbre est également décalé par rapport à l'axe central du pipeline

Cette géométrie permet au disque de vanne de s'éloigner plus rapidement du siège lors de l'ouverture, réduisant ainsi le contact direct et minimisant l'usure.

En pratique, cela signifie :

• moins de friction lors de l'ouverture et de la fermeture
• performances d'étanchéité améliorées par rapport aux conceptions concentriques
• durée de vie plus longue des composants d'étanchéité

Avantages clés dans les applications industrielles

Les vannes papillon à double excentrique sont généralement sélectionnées lorsque les conditions de fonctionnement suivantes sont présentes :

1. Usure réduite des sièges
Comme le disque ne frotte pas continuellement contre le siège, l'usure mécanique est considérablement réduite. Ceci est particulièrement important dans les systèmes où les vannes fonctionnent fréquemment.

2. Performances d'étanchéité améliorées
La conception décalée permet une meilleure étanchéité par rapport aux vannes papillon concentriques, en particulier dans les systèmes industriels à eau et basse pression.

3. Convient aux pipelines de grand diamètre
Pour les canalisations de DN200 et plus, les vannes papillon sont souvent préférées en raison de leur structure compacte et de leur poids inférieur à celui des vannes à vanne. Les conceptions à double excentrique offrent de meilleures performances dans ces tailles.

4. Couple de fonctionnement inférieur
La friction réduite entre le disque et le siège entraîne des exigences de couple inférieures, ce qui rend la vanne adaptée à un actionnement manuel, électrique ou pneumatique.

Applications typiques dans les systèmes de pipelines

Les vannes papillon à double excentrique sont largement utilisées dans différents secteurs industriels.

1. Traitement et distribution de l'eau

Dans les réseaux d’eau municipaux et les usines de traitement des eaux usées, ces vannes sont couramment utilisées pour :

• Isolation des canalisations
• Contrôle de flux
• Applications des stations de pompage

Leur équilibre entre performances d’étanchéité et coût les rend adaptés aux réseaux d’eau à grande échelle.

2. Systèmes de centrales électriques

Dans les centrales électriques, notamment celles équipées de systèmes d'eau de refroidissement, les vannes papillon à double excentrique sont utilisées pour :

• Conduites d'eau de refroidissement
• Systèmes d'eau en circulation
• Systèmes auxiliaires

Ils assurent un arrêt fiable tout en maintenant des exigences de maintenance gérables.

3. Pipelines industriels

Dans les usines chimiques, les raffineries et les installations industrielles générales, ces vannes sont souvent installées dans :

• Conduites d'eau de traitement
• Systèmes utilitaires
• Lignes de processus non critiques

Ils conviennent lorsque des conditions de pression et de température modérées sont présentes.

Comparaison avec les vannes papillon concentriques

Bien que les vannes papillon concentriques soient largement utilisées dans les applications basse pression, elles reposent sur un contact continu entre le disque et le siège élastique.

En comparaison, les vannes papillon double excentrique :

• Réduire le contact avec le siège pendant le fonctionnement
• Offre une meilleure fiabilité d’étanchéité
• Sont plus adaptés à un fonctionnement fréquent

Pour cette raison, les conceptions à double excentrique sont souvent sélectionnées pour les conditions de pipeline plus exigeantes où la durabilité est un problème.

Considérations de sélection

Lors de la sélection d'une vanne papillon à double excentrique pour un système de canalisations industrielles, plusieurs facteurs doivent être évalués :

1. Pression et température
Assurez-vous que la valeur nominale de la vanne correspond aux exigences du système. Les vannes papillon à double excentrique sont généralement utilisées dans les systèmes moyenne pression.

2.Type de média

Ces vannes sont couramment utilisées pour :

• Eau
• Eaux usées
• Eau de refroidissement
• Fluides industriels généraux

Pour les fluides agressifs ou corrosifs, le choix des matériaux devient critique.

3. Sélection des matériaux

Les matériaux typiques comprennent :

• Fonte ductile ou acier au carbone pour corps de vanne
• Acier inoxydable pour disque
• Siège en élastomère ou en métal selon l'application

La sélection doit être basée sur les conditions de fonctionnement et la durée de vie attendue.

4. Fréquence de fonctionnement

Pour les canalisations où les vannes sont ouvertes et fermées fréquemment, l'usure réduite du siège d'une conception à double excentrique offre des avantages évidents par rapport aux vannes concentriques.

Pratique d'ingénierie et considération du produit

Dans les projets pratiques, les vannes papillon à double excentrique sont souvent sélectionnées pour un équilibre entre performances et coût. Ils sont largement utilisés lorsqu'une fermeture fiable est requise sans la complexité des conceptions hautes performances ou à triple décalage.

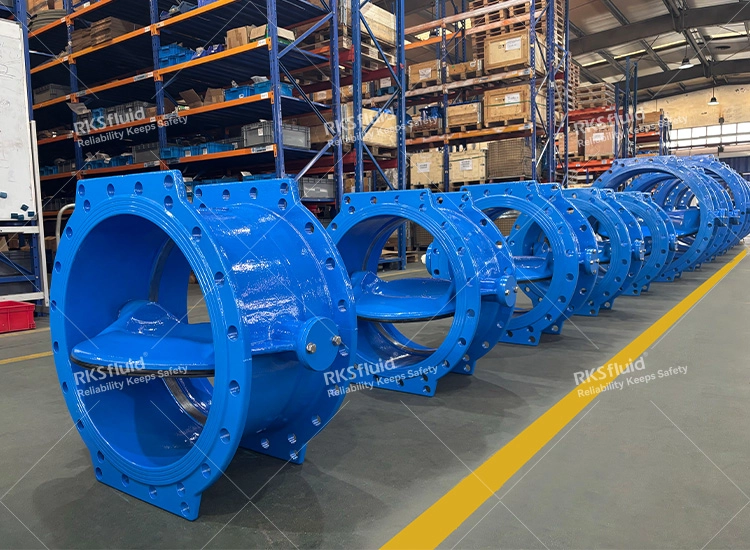

Par exemple, dans les systèmes de canalisations d'eau et industriels standard, des conceptions telles que la vanne papillon à double excentrique de la série Athena sont généralement configurées pour fournir des performances d'étanchéité stables, des caractéristiques de couple raisonnables et une compatibilité avec les méthodes d'actionnement courantes.

La sélection finale doit toujours tenir compte de l’état du pipeline, des exigences d’exploitation et des attentes en matière de maintenance, plutôt que de s’appuyer sur un seul paramètre de conception.

Conclusion

Les vannes papillon à double excentrique sont largement utilisées dans les systèmes de canalisations industrielles où des performances d'étanchéité améliorées, une usure réduite et un fonctionnement fiable sont nécessaires. Ils sont particulièrement adaptés aux systèmes d'eau, aux applications dans les centrales électriques et aux canalisations industrielles générales.

En comprenant leurs caractéristiques de conception et leur plage d'applications, les ingénieurs peuvent sélectionner le type de vanne approprié pour obtenir une fiabilité du système à long terme et un fonctionnement efficace.
