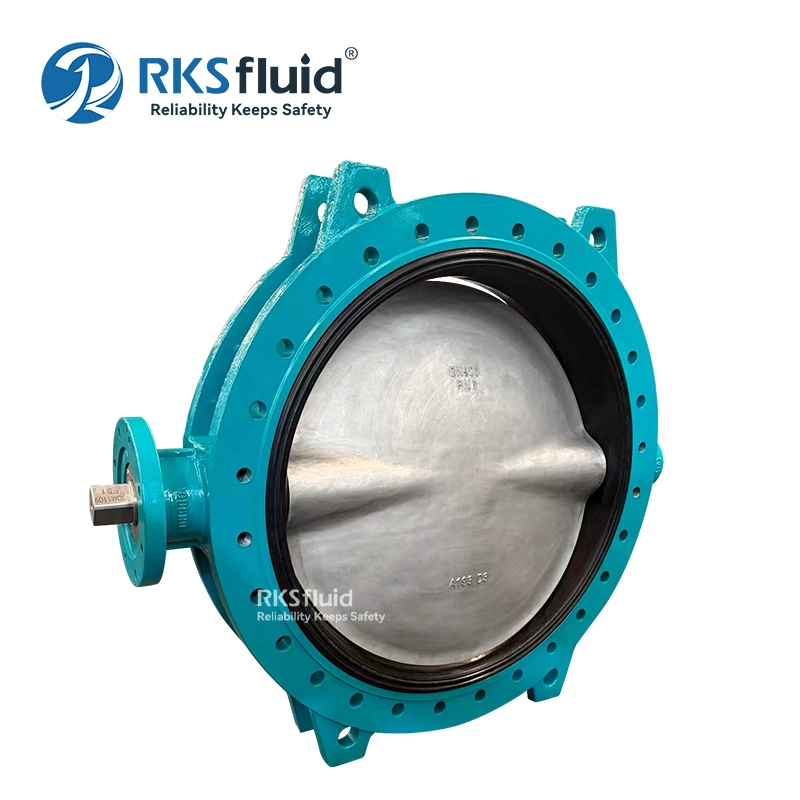

U セクション フランジ バタフライ バルブは、信頼性の高い遮断と簡単な取り付けが必要な大口径パイプライン システム用に設計されています。バルブはU断面ボディ構造を採用しており、フランジ間に取付けることができ、優れたシール性を維持します。
DN500 から DN2400 までのサイズを備えた U セクション バタフライ バルブは、都市インフラ、ポンプ場、水処理プラントで広く使用されています。

その他の体の構造としては、 ウエハーバルブ、ラグバルブ、ダブルフランジバタフライバルブ ご要望に応じてご利用いただけます。

主な機能

• 特殊なライナー シーリング形状により、フランジ ガスケットを別個に使用する必要がありません。
• ライナーは作動媒体をバルブ本体とシャフトから隔離し、腐食のリスクを軽減します。
• レンチキュラー形状のディスクにより、優れた流量と低い圧力損失が得られます。
• 同心ディスク設計により、流れの両方向での厳密な遮断が可能になります。
• PTFE コーティングされた自己潤滑シャフトベアリングにより、スムーズな動作と長寿命が保証されます。
• 本体はエポキシコーティング（250μm）を施したダクタイル鋳鉄EN-GJS-400-15製。
• ACS認証を取得した飲料水システムに適しています。

よくある質問

Q1:U形バタフライバルブとは何ですか?
U形バタフライバルブは、U字型の本体構造を採用し、配管フランジ間に設置できる大口径バタフライバルブです。

Q2:Uセクションバタフライバルブの利点は何ですか?
大規模なパイプライン システムに信頼性の高いシール、簡単な取り付け、優れた流量パフォーマンスを提供します。

Q3: どのようなシート素材がありますか?
作動媒体や温度条件に応じてEPDMとNBRが一般的に使用されます。

Q4: このバルブは飲料水システムに使用できますか?
はい。このバルブは、飲料水用途向けの ACS 認証を取得して供給できます。

Q5: U セクション バタフライ バルブはどのような業界でよく使用されますか?
これらは、都市の水道システム、下水処理場、ポンプ場、産業用パイプライン ネットワークで広く使用されています。
