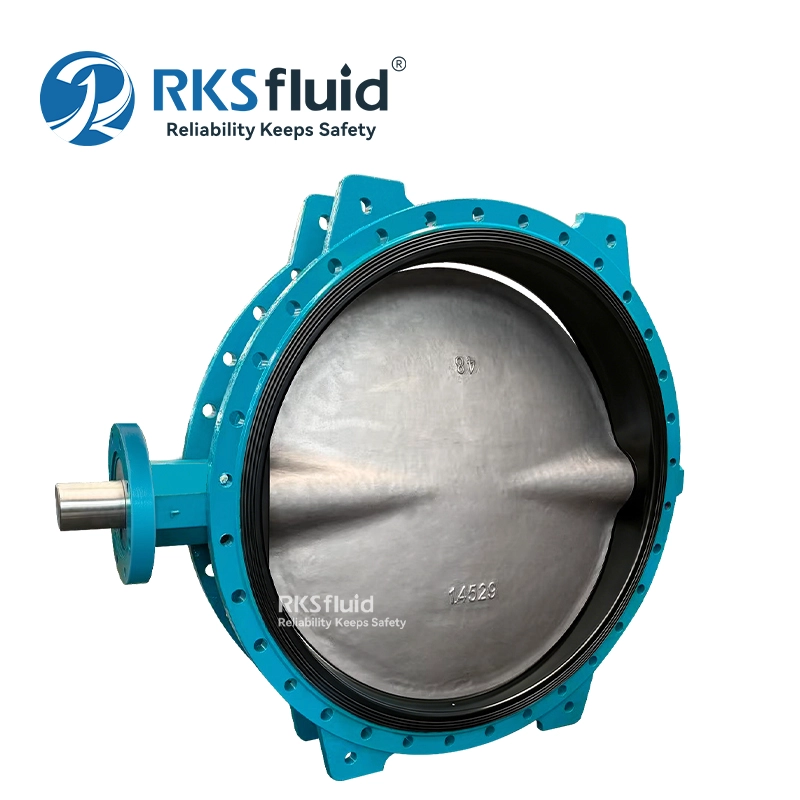

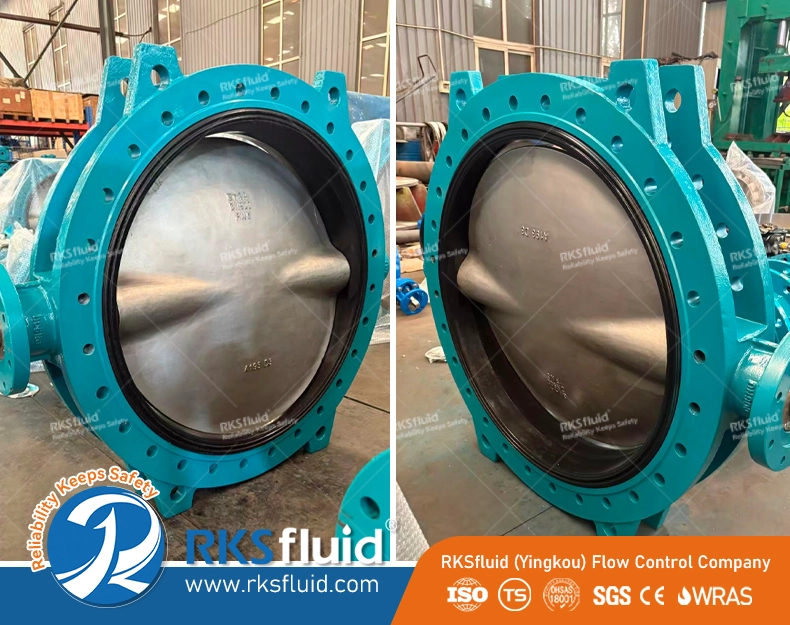

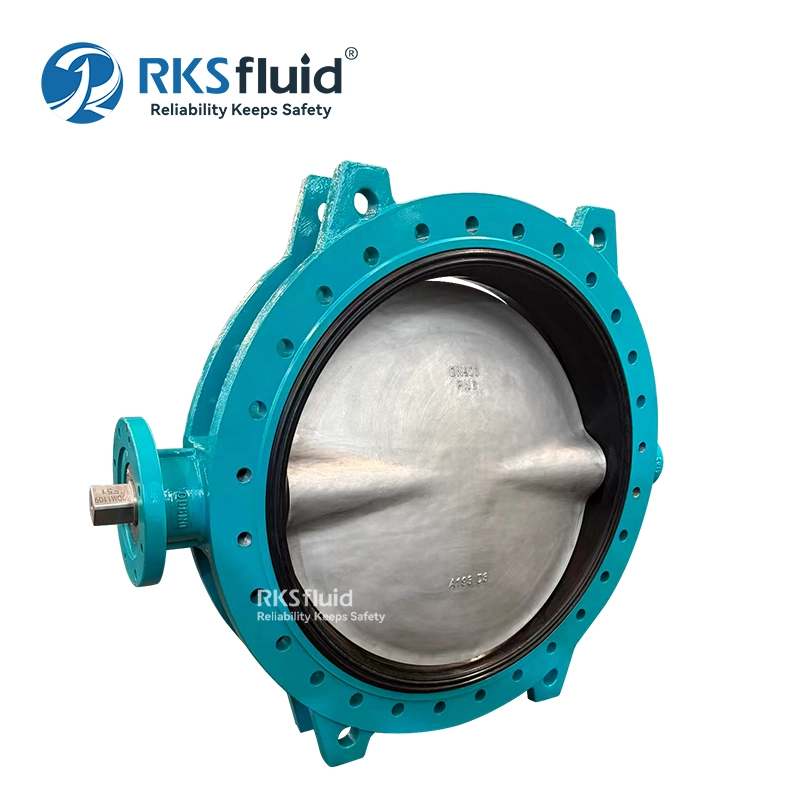

Die Absperrklappe mit U-förmigem Flansch ist für Rohrleitungssysteme mit großem Durchmesser konzipiert, bei denen eine zuverlässige Absperrung und eine einfache Installation erforderlich sind. Das Ventil verfügt über eine Gehäusestruktur mit U-Profil, die den Einbau zwischen Flanschen ermöglicht und gleichzeitig eine hervorragende Dichtleistung beibehält.

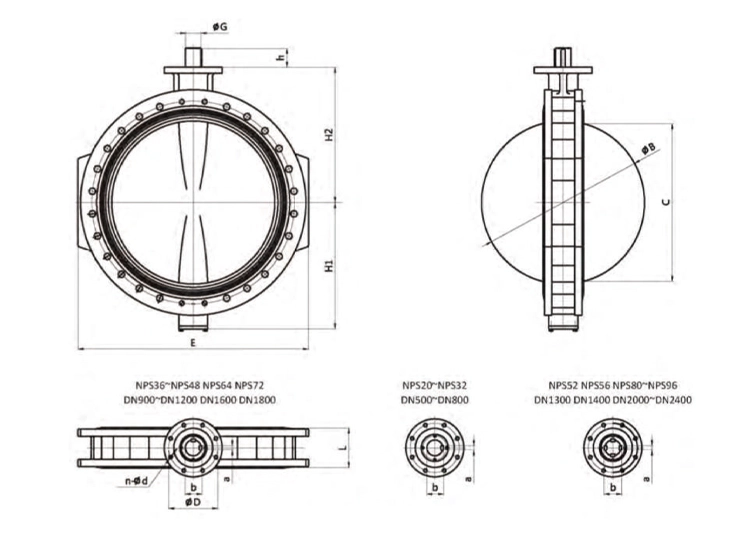

Mit Größen von DN500 bis DN2400 wird die Absperrklappe mit U-Abschnitt häufig in kommunaler Infrastruktur, Pumpstationen und Wasseraufbereitungsanlagen eingesetzt.

Andere Körperstrukturen wie z Zwischenflansch-, Laschen- und Doppelflansch-Absperrklappen sind auf Anfrage ebenfalls erhältlich.

Hauptmerkmal

• Die spezielle Dichtungskontur des Liners macht separate Flanschdichtungen überflüssig.
• Die Auskleidung isoliert das Arbeitsmedium vom Ventilgehäuse und der Welle und verringert so das Korrosionsrisiko.
• Die linsenförmige Scheibe sorgt für eine gute Durchflusskapazität und einen geringen Druckverlust.
• Das konzentrische Scheibendesign ermöglicht eine dichte Absperrung in beiden Durchflussrichtungen.
• PTFE-beschichtete selbstschmierende Wellenlager sorgen für einen reibungslosen Betrieb und eine lange Lebensdauer.
• Gehäuse aus Sphäroguss EN-GJS-400-15 mit Epoxidbeschichtung (250 μm).
• Geeignet für Trinkwassersysteme mit ACS-Zertifizierung.

FAQ

F1: Was ist eine Absperrklappe mit U-Profil?
Eine Absperrklappe mit U-Abschnitt ist eine Absperrklappe mit großem Durchmesser und einer U-förmigen Gehäusestruktur, die den Einbau zwischen Rohrleitungsflanschen ermöglicht.

F2: Was sind die Vorteile einer Absperrklappe mit U-Profil?
Es bietet zuverlässige Abdichtung, einfache Installation und gute Durchflussleistung für große Rohrleitungssysteme.

F3: Welche Sitzmaterialien sind verfügbar?
Abhängig vom Arbeitsmedium und den Temperaturbedingungen werden häufig EPDM und NBR verwendet.

F4: Kann dieses Ventil für Trinkwassersysteme verwendet werden?
Ja. Das Ventil kann mit ACS-Zertifizierung für Trinkwasseranwendungen geliefert werden.

F5: In welchen Branchen werden üblicherweise Absperrklappen mit U-Profil eingesetzt?
Sie werden häufig in kommunalen Wassersystemen, Kläranlagen, Pumpstationen und industriellen Rohrleitungsnetzen eingesetzt.
