Полное руководство по системам запуска и приёма скребков для нефтегазовых трубопроводов

Системы очистки трубопроводов играют решающую роль в поддержании безопасности, эффективности и долгосрочной надежности сетей нефтяных, газовых и промышленных трубопроводов. Среди ключевых компонентов любой операции очистки скребков устройства для запуска и приема скребков являются важным оборудованием, предназначенным для очистки трубопроводов, обезвоживания, проверки и эксплуатационного обслуживания.

Поскольку глобальная трубопроводная инфраструктура продолжает расширяться за счет транспортировки нефти и газа, нефтеперерабатывающих систем, объектов природного газа и промышленных перерабатывающих предприятий, современным системам скребков все чаще приходится работать в условиях высокого давления, суровых условий и сложных условий эксплуатации.

РКСфлюид предоставляет индивидуальные системы запуска и приема скребков, разработанные для применения на наземных и морских трубопроводах, предлагая надежные решения для безопасных и эффективных операций скребков.

Что такое устройство запуска свиней и приемник свиней?

Устройство для запуска скребков — это сосуд под давлением, используемый для безопасной установки скребка в трубопроводную систему, находящуюся под давлением. Затем скребок продвигается по трубопроводу потоком технологической среды.

Приемник скребков устанавливается на нижнем конце трубопровода для безопасного захвата и удаления скребков после завершения операции скребков.

Вместе, пусковая установка и приемник свиней Системы составляют основное оборудование комплексной системы очистки трубопровода скребками.
Эти системы широко используются для:

• Очистка трубопроводов
• Удаление мусора
• Обезвоживающие операции
• Внутренний осмотр трубопровода
• Разделение продуктов
• Мониторинг коррозии
• Пусконаладочные работы и техническое обслуживание

Почему системы очистки скребков важны при эксплуатации трубопроводов

Со временем в трубопроводах могут накапливаться:

• Восковые отложения
• Наращивание масштаба
• осадок
• Жидкости и конденсаты
• Продукты коррозии
• Операционный мусор

Без регулярных операций по очистке скребками эти загрязнения могут снизить эффективность потока, увеличить потерю давления, ускорить коррозию и создать эксплуатационные риски.

Системы скребков помогают операторам трубопроводов:

• Повышение эффективности потока
• Снижение энергопотребления
• Продлить срок службы трубопровода
• Поддерживать целостность трубопровода
• Уменьшите количество незапланированных остановок
• Повышение эксплуатационной безопасности

Для магистральных трубопроводов и систем высокого давления операции очистки скребками считаются важной частью текущего управления техническим обслуживанием.

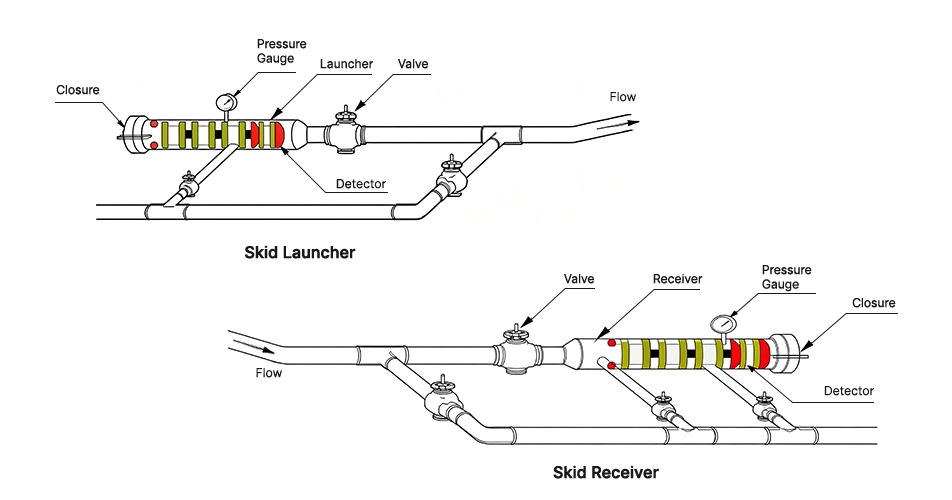

Как работают системы запуска и приема скребков

Во время работы скребок загружается в ствол пусковой установки через быстрооткрывающееся затвор.
После того как пусковая установка герметизирована и находится под давлением, среда трубопровода прогоняет скребок по трубопроводу. Во время движения скребок выполняет функции очистки, разделения или проверки в зависимости от типа используемого скребка.
На приемной стороне скребок попадает в приемник скребков, где его изолируют, сбрасывают давление и безопасно удаляют.
Современные системы скребков позволяют выполнять операции скребков без остановки трубопровода, что значительно повышает эффективность работы и сокращает время простоев на техническое обслуживание.

Основные компоненты системы скребков

Типичная система запуска и приема скребков включает в себя:

• Ствол пусковой установки
• Ствол ствольной коробки
• Быстрое открытие и закрытие
• Сигнализатор свиней/детектор свиней
• Манометры
• Вентиляционные и дренажные системы
• Запорные клапаны
• Механизмы блокировки безопасности
• Структурная сборка рамы

Системы очистки скребков RKSfluid разработаны для безопасной эксплуатации, простоты обслуживания и долгосрочной надежности эксплуатации в сложных промышленных условиях.

Применение систем запуска и приема скребков

Системы скребков широко применяются в:

Трубопроводы для транспортировки нефти и газа

Используется для очистки, проверки и технического обслуживания трубопроводов сырой нефти и природного газа.

Системы сбора газа

Способствует удалению конденсата и мусора из газосборных трубопроводов.

Нефтеперерабатывающие и нефтехимические предприятия

Поддерживает разделение продуктов и операции по техническому обслуживанию трубопроводов.

Морские платформы

Разработан для морских трубопроводных систем высокого давления, где эксплуатационная безопасность имеет решающее значение.

Водопроводные и промышленные трубопроводы

Используется для обезвоживания, очистки и пуско-наладочных работ.

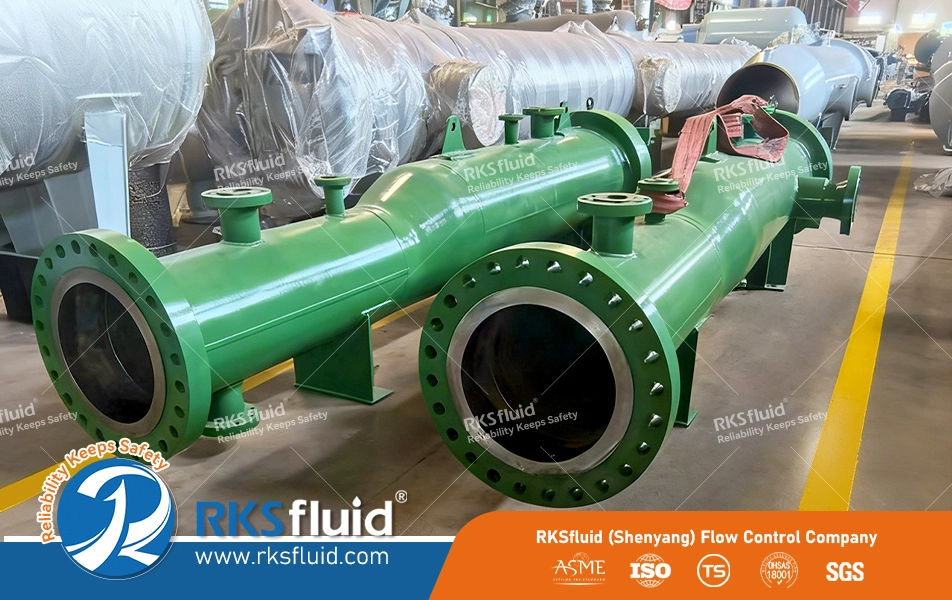

Основные характеристики систем очистки скребков RKSfluid

Индивидуальные инженерные решения

RKSfluid предлагает индивидуальные системы запуска и приема скребков на основе:

• Диаметр трубопровода
• Рабочее давление
• Средние характеристики
• Тип свиньи
• Среда установки
• Спецификации проекта

Для EPC-проектов и приложений интеграции станций доступны индивидуальные решения, монтируемые на раме.

Возможность проектирования высокого давления

Наши системы очистки скребков предназначены для сложных условий эксплуатации и включают в себя:

• Номинальный диаметр: DN150 – DN2000
• Расчетное давление: 1,6 МПа – 16 МПа
• Испытательное давление: 1,5 × расчетное давление
• Применимые среды: нефть, газ, вода, нефтепродукты.

Соответствие международным стандартам

Системы очистки скребков RKSfluid спроектированы в соответствии с:

• ASME VIII, раздел 1
• АСМЭ Б31.3
• АСМЭ Б31.4
• АСМЭ Б31.8

Эти стандарты обеспечивают структурную целостность, эксплуатационную безопасность и долгосрочную надежность.

Конструкция быстрого открытия и закрытия

RKSfluid предлагает несколько типов быстро открывающихся затворов для систем очистки скребков, в том числе:

• Тип бандлока
• Зажатый тип
• Вставленный тип

По сравнению с традиционными болтовыми затворами, быстрооткрывающиеся затворы значительно сокращают время технического обслуживания и повышают эксплуатационную безопасность.

Встроенные механизмы блокировки безопасности помогают предотвратить случайное открытие в условиях давления.

Почему стоит выбрать RKSfluid в качестве производителя системы очистки скребков?

RKSfluid специализируется на трубопроводном технологическом оборудовании и системах очистки скребков для нефтегазового и промышленного применения.

Мы предоставляем:

• Индивидуальные решения для скребков
• Прямое производство с завода
• OEM и проектное производство
• Техническая поддержка EPC-проектов
• Гибкий выбор материала
• Опыт применения на суше и на море
• Интегрированные системы на раме

Наша команда инженеров тесно сотрудничает с клиентами для разработки систем скребков, адаптированных к реальным условиям эксплуатации трубопроводов и требованиям международных проектов.

Системы запуска и приема скребков являются важным оборудованием для современного обслуживания трубопроводов, обеспечения эксплуатационной безопасности и долгосрочной целостности трубопровода.

Будь то трубопроводы для транспортировки нефти и газа, морские объекты, нефтеперерабатывающие системы или промышленные технологические трубопроводы, правильно спроектированные системы очистки скребками могут значительно повысить эффективность работы, снизить затраты на техническое обслуживание и продлить срок службы трубопровода.

Если вы ищете надежные решения для запуска и приема скребков для вашего проекта трубопровода, RKSfluid готов предоставить профессиональную техническую поддержку и индивидуальные инженерные решения, адаптированные к вашим условиям эксплуатации.

Наша команда поддерживает проекты наземных и морских трубопроводов, предлагая прямое производство, гибкую настройку и производственные возможности, соответствующие международным стандартам.

Не стесняйтесь обращаться к нам для получения технической консультации, помощи в выборе продукции или индивидуального предложения, отвечающего требованиям вашей системы очистки трубопровода.
