Почему дисковые затворы с двойным эксцентриком предпочтительнее для насосных станций

Насосные станции предъявляют гораздо более высокие эксплуатационные требования к системам клапанов, чем обычные самотечные трубопроводы. Частые циклы запуска и остановки, колебания давления и регулирование расхода большого диаметра требуют клапанов со стабильными герметизирующими характеристиками и надежными рабочими характеристиками.

По этой причине, затворы-бабочки с двойным эксцентриком широко используются в муниципальных системах водоснабжения, оросительных насосных станциях, системах циркуляции охлаждающей воды и промышленных инженерных трубопроводах.

По сравнению с концентрическими дроссельными затворами конструкция с двойным эксцентриком обеспечивает меньший рабочий крутящий момент, меньший износ седла и лучшую долгосрочную надежность для насосных станций среднего и большого диаметра.

Меньший рабочий крутящий момент для трубопроводов большого диаметра

Одной из основных проблем в системах насосных станций является рабочий крутящий момент, особенно в трубопроводах диаметром DN800 и более крупных.

На многих муниципальных насосных станциях приводы слишком большого размера или нестабильная работа редуктора могут увеличить требования к техническому обслуживанию и повлиять на производительность клапанов во время частых рабочих циклов.

Поскольку во время открытия диск отходит от уплотнительного седла, дисковые затворы с двойным эксцентриком уменьшают ненужное трение седла во время работы. Это помогает снизить рабочий крутящий момент по сравнению с обычными концентрическими конструкциями.

Для водопроводных трубопроводов большого диаметра это становится особенно важным при выборе:

• Червячные редукторы
• Электрические приводы
• Системы дистанционного управления

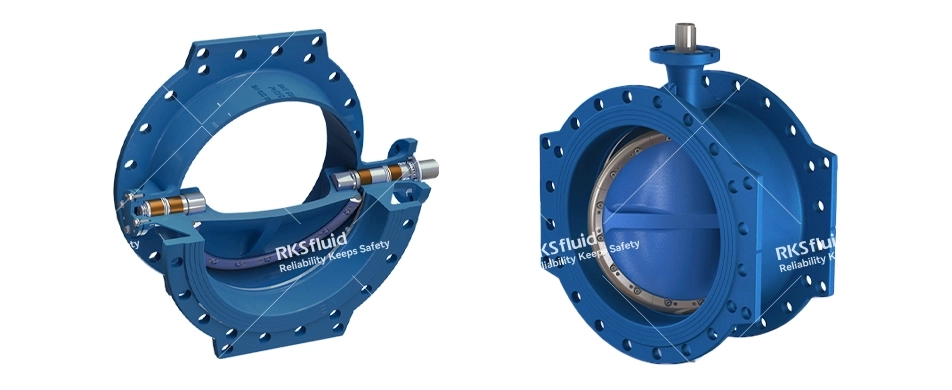

РКСфлюид Дроссельные затворы с двойным эксцентриком серии Athena доступны в размерах от DN150 до DN1800 и поддерживают конфигурации монтажа привода ISO 5211 для коробок передач и систем автоматизации.

Для систем с более высоким давлением также доступны индивидуальные конфигурации PN40 для отдельных применений.

Повышенная надежность при частой эксплуатации насоса

На насосных станциях часто случаются повторные срабатывания клапанов во время:

• Запуск насоса
• Отключение насоса
• Балансировка потока
• Аварийная изоляция

В таких условиях чрезмерное трение седла может ускорить износ уплотнений обычных дроссельных затворов.

Конструкция с двойным эксцентриком сводит к минимуму постоянный контакт между диском и седлом уплотнения во время работы, помогая увеличить срок службы седла и долговременную стабильность уплотнения.

Это особенно полезно для:

• Муниципальные водонасосные станции
• Ирригационные системы
• Сети циркуляции охлаждающей воды
• Насосные помещения противопожарной защиты

Улучшенная производительность в условиях скачков напряжения

Гидравлический удар и скачок давления являются распространенными рисками в насосных системах на большие расстояния.

Неправильная скорость закрытия клапана или нестабильное управление приводом могут привести к резким колебаниям давления внутри трубопровода, особенно в системах водоснабжения большого диаметра.

В практическом проектировании насосных станций стабильность крутящего момента клапана и контролируемые характеристики закрытия часто более важны, чем простое закрытие.

Обычно выбирают дисковые затворы с двойным эксцентриком, поскольку они обеспечивают:

• Более плавное открытие и закрытие
• Уменьшение трения сиденья во время движения.
• Лучшая совместимость с управлением коробкой передач и приводом.
• Более стабильная работа в многоцикловом режиме работы.

Для крупных муниципальных проектов водоснабжения эти факторы напрямую влияют на долгосрочную эксплуатационную надежность.

Более практично для водных систем большого диаметра

По сравнению с задвижками дисковые затворы с двойным эксцентриком имеют ряд практических преимуществ для трубопроводов насосных станций среднего и большого диаметра:

• Более короткие габаритные размеры
• Меньший общий вес
• Более простая установка
• Снижение требований к гражданским помещениям
• Меньшая нагрузка на привод

Это одна из причин, почему они широко используются в:

• Водоочистные сооружения
• Системы транспортировки сырой воды
• Ирригационные насосные станции
• Промышленные системы водяного охлаждения
• Муниципальные инфраструктурные проекты

Серия Athena производится в соответствии со стандартами EN 593 и EN1074-1/2, с двойными фланцевыми соединениями в соответствии с EN1092.

Доступные материалы корпуса и диска: ковкий чугун, EN-GJS-500-7, CF8, CF8M.
Варианты уплотнения седла включают EPDM и NBR в зависимости от качества воды и условий эксплуатации.

Выбор привода и коробки передач остается критически важным

Для дисковых затворов диаметром DN1200 и более размер привода всегда следует оценивать вместе с:

• Условия давления в трубопроводе
• Требования к скорости закрытия
• Стратегия защиты от перенапряжений
• Рабочая частота

Во многих проектах насосных станций неправильный размер привода может привести к нестабильной работе или чрезмерной крутящей нагрузке в условиях аварийного останова.

Серия Athena поддерживает конфигурации редукторов и электрических приводов для водопроводов среднего и большого диаметра, включая дополнительные решения со степенью защиты IP68 для сложных условий эксплуатации на открытом воздухе.

В современных системах насосных станций выбор клапана тесно связан со стабильностью крутящего момента, контролем помпажа, требованиями к техническому обслуживанию и долгосрочной эксплуатационной надежностью.

Для водопроводов среднего и большого диаметра дисковые затворы с двойным эксцентриком обеспечивают практический баланс между герметизирующими характеристиками, эксплуатационной эффективностью и стоимостью жизненного цикла.
