Двойной эксцентриковый поворотный затвор против задвижки: технические критерии выбора для трубопроводов большого диаметра

Выбор арматуры является одним из ключевых инженерных решений в проектах трубопроводов большого диаметра. Для систем водоснабжения, насосных станций, промышленных трубопроводов и муниципальной инфраструктуры инженеры должны учитывать не только тип клапана, но и условия эксплуатации, пространство для установки, требования к техническому обслуживанию и долгосрочную надежность системы.

Двумя обычно используемыми запорными клапанами являются:

• Дроссельные затворы с двойным эксцентриком
• Задвижки

Хотя оба клапана могут использоваться для изоляции трубопроводов, их конструктивные характеристики делают их пригодными для различных технических условий.

Понимание различий помогает EPC-подрядчикам, консультантам и владельцам проектов выбрать наиболее подходящее решение для клапанов.

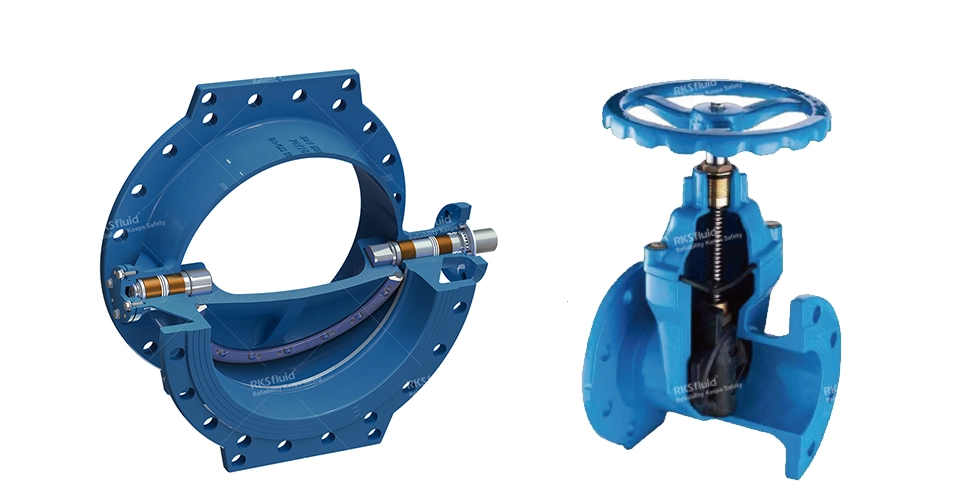

Конструктивные различия между дисковыми затворами с двойным эксцентриком и задвижками

Двойной эксцентриковый клапан-бабочка

В дроссельной заслонке с двойным эксцентриком используется конструкция со смещенным диском, в которой положение вала клапана смещено от центральной линии и оси уплотнения.
В процессе работы диск постепенно отходит от седла, уменьшая трение между уплотняющими поверхностями.

Эта конструкция помогает:

• Уменьшите рабочий крутящий момент
• Минимизируйте износ сиденья
• Повышение долговечности уплотнения
• Поддержка частых требований к работе

Двойные эксцентриковые дисковые затворы обычно применяются на водопроводах среднего и большого диаметра, где важны компактная конструкция и надежная работа.

Задвижка

Задвижка работает, перемещая задвижку вертикально, чтобы открыть или закрыть проход для потока.
В полностью открытом положении задвижка обеспечивает практически беспрепятственный путь потока.

Задвижки часто выбираются для применений, требующих:

• Полнопоточный проход
• Минимальная потеря давления
• Надежная изоляция
• Долгосрочное отключение

Ключевые факторы выбора трубопроводных проектов EPC

1. Диаметр трубопровода и пространство для установки.

Для трубопроводов большого диаметра условия монтажа часто являются важным фактором.

Поворотные затворы обычно имеют:

• Более короткие габаритные размеры
• Меньший вес
• Меньшая площадь установки

Эти характеристики могут упростить установку, особенно в: насосных станциях, клапанных камерах, очистных сооружениях.

Задвижки обычно требуют больше места для установки из-за более крупной конструкции корпуса и рабочего механизма.

2. Требования к управлению потоком и изоляции

На выбор влияет предполагаемая функция клапана.

Для частой эксплуатации или регулировки расхода:
Часто предпочитаются дисковые затворы с двойным эксцентриком, поскольку конструкция диска упрощает эксплуатацию и снижает требования к крутящему моменту.

Для службы изоляции:
Задвижки широко используются там, где требуется полное открытие и закрытие.

Во многих системах водопроводов могут использоваться оба типа клапанов в зависимости от функции участка трубопровода.

3. Факторы потери давления

Гидравлические характеристики являются важным фактором при проектировании трубопровода.

Когда полностью открыт:

• Задвижки обеспечивают относительно прямой проход потока.
• Поворотные затворы могут вносить некоторые нарушения потока из-за положения диска.

Однако в крупных проектах по передаче воды общее гидравлическое воздействие зависит от:

• Скорость трубопровода
• Размер клапана
• Условия эксплуатации
• Требования к проектированию системы

Поэтому выбор клапана должен основываться на реальных гидравлических расчетах, а не только на типе клапана.

4. Рабочий крутящий момент и выбор привода

Для больших клапанов часто требуются приводы или приводы.

Дроссельные затворы с двойным эксцентриком обычно выигрывают от снижения трения, вызванного эксцентриковой конструкцией.

Это может помочь уменьшить:

• Требования к размерам привода
• Операционная сила
• Механический износ

Для задвижек могут потребоваться более крупные рабочие механизмы в зависимости от размера, давления и условий эксплуатации.

Для автоматизированных проектов выбор привода должен основываться на:

• Требования к крутящему моменту клапана
• Дифференциальное давление
• Частота работы
• Требования к системе управления

5. Вопросы обслуживания и жизненного цикла

Подрядчики EPC все чаще учитывают стоимость жизненного цикла, а не только первоначальную цену покупки.

Важные факторы включают в себя:

• Рабочая частота клапана
• Доступность обслуживания
• Наличие запасных частей
• Условия обслуживания

Дроссельные затворы с двойным эксцентриком могут быть полезны в случаях, когда требуется частая эксплуатация, благодаря уменьшению трения уплотнений.
Задвижки могут обеспечить надежную долговременную изоляцию при правильном выборе и обслуживании.

Типичные применения

Применение двухэксцентрикового дроссельного клапана

Общие приложения включают в себя:

• Водопроводные трубопроводы
• Насосные станции
• Водоочистные сооружения
• Ирригационные системы
• Промышленные водные системы

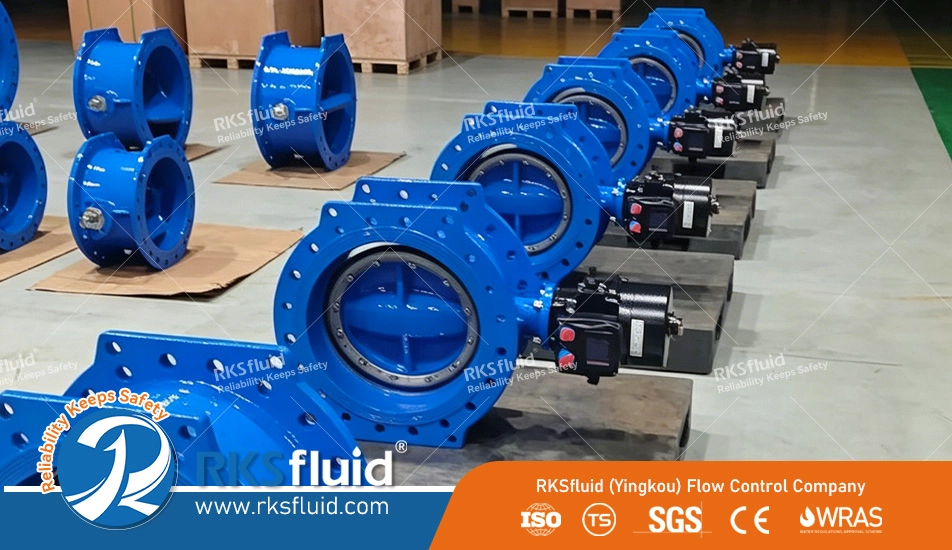

Серия двухэксцентриковых дисковых затворов ATHENA предназначена для трубопроводов большого диаметра размером от DN200 до DN1800 и номинальным давлением PN10 и PN16.

Конструкция клапана соответствует монтажным размерам EN558 серии 14 и поддерживает конфигурации монтажа привода ISO5211.

Применение задвижек

Задвижки широко используются в:

• Изоляция магистрального трубопровода
• Водораспределительные сети
• Промышленные технологические трубопроводы
• Системы, требующие полного открытия потока

Они особенно подходят там, где клапан остается полностью открытым или полностью закрытым в течение длительного времени.

Как инженеры EPC принимают окончательное решение

Практический процесс выбора клапана обычно оценивает:

Окончательный выбор зависит от требований проекта, конструкции трубопровода и условий эксплуатации.
