如何计算蝶阀扭矩以选择大直径管道执行机构

了解如何计算蝶阀扭矩，以便在大直径水管道中正确选择执行器。 EPC工程师和项目采购实用指南。

为什么扭矩计算在蝶阀选择中很重要

在大口径管道工程中， 阀门选择不仅仅是尺寸和压力等级。最关键但经常被低估的因素之一是操作扭矩。

不正确的扭矩估计可能会导致：

• 超大执行器 → 不必要的成本增加
• 执行器尺寸过小 → 阀门无法正常打开/关闭
• 执行器过早失效
• 关键系统的操作风险

对于 EPC 承包商和工程师来说，扭矩计算与可靠性和项目成本控制直接相关。

什么决定蝶阀扭矩？

双偏心蝶阀的操作扭矩受几个关键因素影响：

1. 阀门尺寸（DN）
扭矩随着直径的增加而显着增加，通径200 vs DN1200 → 扭矩差异可能会高几倍
大直径阀门需要变速箱或电动操作

2、工作压力（PN）
更高的压力导致更高的密封力和阻力，PN10 vs PN25 → 扭矩增加显着
全压差下关闭扭矩最高

3. 座椅设计及材质
不同的座椅配置会产生不同的摩擦力：

• 软阀座 (EPDM/NBR） → 较低扭矩
• 金属或强化阀座 → 更高扭矩
• 焊接不锈钢阀座→更稳定但阻力稍高

4. 阀门设计（ 同心与双偏心)
双偏心设计显着降低了扭矩，因为：

• 打开时阀瓣远离阀座
• 初始移动后摩擦力最小化

这就是双偏心阀门广泛应用于大型输水管道的原因。

5. 操作条件

• 操作频率
• 存在沉积物或碎片
• 安装位置（水平/垂直）

基本扭矩成分

在实际工程中，扭矩通常分为：

• 固定扭矩：实现紧密关闭所需的扭矩
• 脱离扭矩：破坏密封所需的初始扭矩
• 动态扭矩：运动过程中的扭矩（低于就座扭矩）

重要： 对于执行器选型，工程师通常考虑：最大扭矩=安全系数×落座扭矩
扭矩值应在 EN1074 操作条件和最大压差下进行验证。

简化的扭矩估计方法

虽然制造商应始终提供精确的扭矩值，但可以在早期设计期间使用简化的估计方法。

第 1 步：确定关键参数
阀门尺寸（DN）
压力等级 (PN)
座位类型
应用程序（开/关或节流）

步骤 2：使用参考扭矩数据
典型趋势：扭矩随直径呈指数增加，扭矩随压力呈线性增加。

示例（仅供初步估计参考值）：

注意：
根据阀门设计、阀座类型、压差和制造商的不同，扭矩值可能会有很大差异。
最终执行器的选择必须基于阀门供应商提供的确认扭矩数据。

如需特定压力和阀座配置下的准确扭矩值，请参阅我们的 ATHENA 双偏心蝶阀技术规格或联系我们的工程团队。

第 3 步：应用安全系数
推荐：
手动操作 → 1.2 – 1.5
电动执行器 → 1.3 – 1.5
关键系统 → 最高 2.0

根据扭矩选择执行器

一旦估计出扭矩，执行器的选择就变得简单了。

1. 变速箱（手动）
用于：DN ≥ 300，低频运行
关键考虑因素：
齿轮比
操作方便
环保（IP等级）

2、电动执行器
用于：远程控制、SCADA 系统、泵站
选型参数：
输出扭矩≥所需扭矩
IP 等级（IP67 / IP68 适用于埋地或水下应用）
电源供应情况

3. 气动执行器
用于：
快速操作
工业系统

扭矩选择的常见错误

❌ 缩小执行器尺寸
阀门在压力下无法完全关闭
❌ 忽略压差
实际操作中扭矩被低估
❌ 不考虑安全因素
失败风险高
❌ 使用通用值代替制造商数据
阀门与执行器不匹配

项目实用建议

对于大直径水管道系统：
始终向阀门制造商索取扭矩数据
确认最大压差下的扭矩
选择具有适当安全裕度的执行机构
考虑安装条件（埋地、水下→需要IP68）

为什么优选双偏心蝶阀

与同心阀门相比：

• 较低的操作扭矩
• 减少阀座磨损
• 更适合自动化

这使它们成为以下领域的标准选择：
市政供水系统
泵站
大型输送管道

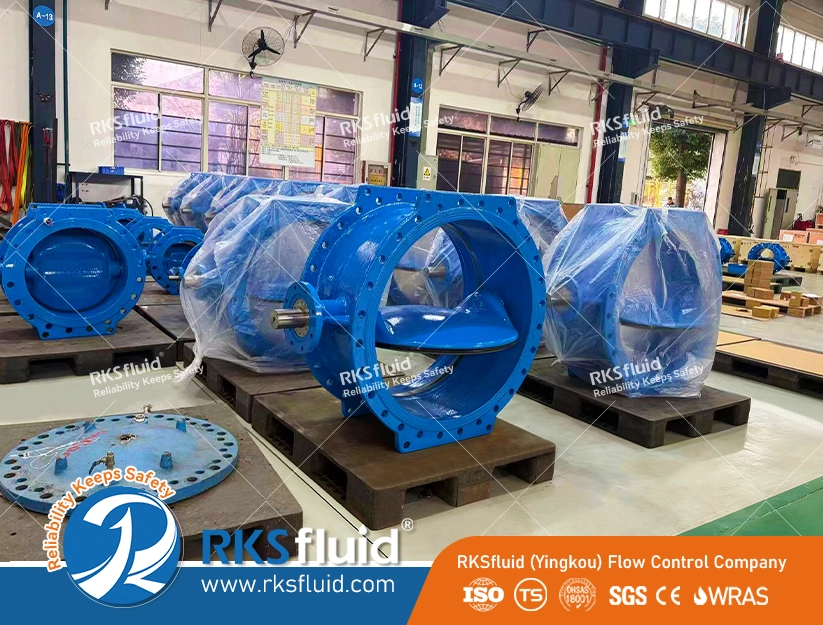

例如，ATHENA 双偏心蝶阀设计有可选的焊接不锈钢阀座和 IP68 级齿轮箱，使其适合要求苛刻的水基础设施项目。

需要阀门和执行器选择方面的帮助？

如果您正在从事输水管道或泵站项目，选择正确的扭矩和执行器至关重要。

将您的项目参数（DN、压力、介质、安装条件）发送给我们，我们的工程团队将提供：
– 精确的扭矩计算
– 执行器尺寸建议
– 技术数据表 ATHENA双偏心蝶阀

这确保了可靠的运行，并避免了代价高昂的规模过大或故障风险。
