Como calcular o torque da válvula borboleta para seleção de atuadores em tubulações de grande diâmetro

Aprenda como calcular o torque da válvula borboleta para a seleção adequada do atuador em tubulações de água de grande diâmetro. Guia prático para engenheiros EPC e aquisição de projetos.

Por que o cálculo do torque é importante na seleção da válvula borboleta

Em projetos de dutos de grande diâmetro, A seleção da válvula não se trata apenas de tamanho e classificação de pressão. Um dos fatores mais críticos, mas muitas vezes subestimados, é o torque operacional.

A estimativa incorreta do torque pode levar a:

• Atuadores superdimensionados → aumento desnecessário de custos
• Atuadores subdimensionados → a válvula não pode abrir/fechar corretamente
• Falha prematura do atuador
• Risco operacional em sistemas críticos

Para empreiteiros e engenheiros de EPC, o cálculo do torque está diretamente ligado à confiabilidade e ao controle de custos do projeto.

O que determina o torque da válvula borboleta?

O torque operacional de uma válvula borboleta excêntrica dupla é influenciado por vários fatores principais:

1. Tamanho da válvula (DN)
O torque aumenta significativamente com o diâmetro, DN200 vs DN1200 → a diferença de torque pode ser várias vezes maior
Válvulas de grande diâmetro requerem caixa de engrenagens ou operação motorizada

2. Pressão de Trabalho (PN)
Pressão mais alta resulta em maior força e resistência de vedação, PN10 vs PN25 → o aumento de torque é substancial
O torque de desligamento é mais alto sob pressão diferencial total

3. Design e material do assento
Diferentes configurações de assento geram diferentes atritos:

• Sede macia (EPDM/NBR) → menor torque
• Assento metálico ou reforçado → maior torque
• Assento de aço inoxidável soldado → mais estável, mas com resistência ligeiramente superior

4. Projeto da válvula ( Concêntrico vs Duplo Excêntrico)
O design excêntrico duplo reduz significativamente o torque porque:

• O disco se afasta da sede durante a abertura
• O atrito é minimizado após o movimento inicial

É por isso que as válvulas excêntricas duplas são amplamente utilizadas em grandes tubulações de água.

5. Condições Operacionais

• Frequência de operação
• Presença de sedimentos ou detritos
• Posição de instalação (horizontal/vertical)

Componentes básicos de torque

Na engenharia prática, o torque é normalmente dividido em:

• Torque de assentamento: Torque necessário para obter um fechamento hermético
• Torque de desencaixe: Torque inicial necessário para quebrar a vedação
• Torque Dinâmico: Torque durante o movimento (inferior ao torque de assentamento)

Importante: Para a seleção do atuador, os engenheiros geralmente consideram: Torque máximo = Fator de segurança × Torque de assentamento
Os valores de torque devem ser verificados sob condições operacionais EN1074 e pressão diferencial máxima.

Método simplificado de estimativa de torque

Embora valores precisos de torque devam sempre ser fornecidos pelo fabricante, uma abordagem de estimativa simplificada pode ser usada durante o projeto em estágio inicial.

Etapa 1: identificar os principais parâmetros
Tamanho da válvula (DN)
Classificação de pressão (PN)
Tipo de assento
Aplicação (ligado/desligado ou limitação)

Etapa 2: usar dados de torque de referência
Tendência típica: o torque aumenta exponencialmente com o diâmetro, o torque aumenta linearmente com a pressão.

Exemplo (valores indicativos apenas para estimativa preliminar):

Nota:
Os valores de torque podem variar significativamente dependendo do projeto da válvula, tipo de sede, pressão diferencial e fabricante.
A seleção final do atuador deve ser baseada nos dados de torque confirmados fornecidos pelo fornecedor da válvula.

Para obter valores de torque precisos sob configurações específicas de pressão e sede, consulte nossas especificações técnicas da válvula borboleta excêntrica dupla ATHENA ou entre em contato com nossa equipe de engenharia.

Etapa 3: Aplicar Fator de Segurança
Recomendado:
Operação manual → 1,2 – 1,5
Atuador elétrico → 1,3 – 1,5
Sistemas críticos → até 2.0

Seleção do Atuador Baseada no Torque

Uma vez estimado o torque, a seleção do atuador se torna simples.

1. Caixa de velocidades (operação manual)
Usado para: DN ≥ 300, operação em baixa frequência
Considerações principais:
Relação de transmissão
Facilidade de operação
Proteção ambiental (classificação IP)

2. Atuador Elétrico
Usado para: Controle remoto, sistemas SCADA, estações de bombeamento
Parâmetros de seleção:
Torque de saída ≥ torque necessário
Classificação IP (IP67/IP68 para serviço enterrado ou submerso)
Disponibilidade da fonte de alimentação

3. Atuador pneumático
Usado para:
Operação rápida
Sistemas industriais

Erros comuns na seleção de torque

❌ Subdimensionar o atuador
A válvula não pode fechar totalmente sob pressão
❌ Ignorando a pressão diferencial
Torque subestimado em operação real
❌ Não considerando fator de segurança
Alto risco de falha
❌ Usando valores genéricos em vez de dados do fabricante
Incompatibilidade entre válvula e atuador

Recomendação Prática para Projetos

Para sistemas de tubulações de água de grande diâmetro:
Sempre solicite dados de torque ao fabricante da válvula
Confirme o torque sob pressão diferencial máxima
Selecione o atuador com margem de segurança apropriada
Considere as condições de instalação (enterrado, submerso → IP68 necessário)

Por que as válvulas borboleta excêntricas duplas são preferidas

Em comparação com válvulas concêntricas:

• Menor torque operacional
• Desgaste reduzido do assento
• Melhor adequação para automação

Isso os torna a escolha padrão para:
Sistemas municipais de água
Estações de bombeamento
Grandes dutos de transmissão

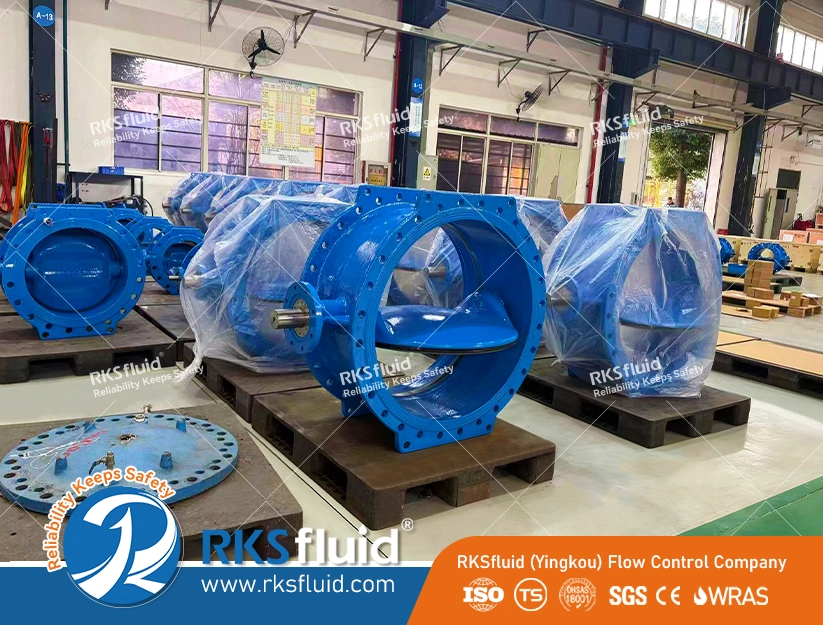

Por exemplo, as válvulas borboleta excêntricas duplas ATHENA são projetadas com sedes de aço inoxidável soldadas opcionais e caixas de engrenagens com classificação IP68, tornando-as adequadas para projetos exigentes de infraestrutura hídrica.

Precisa de ajuda com a seleção de válvulas e atuadores?

Se você estiver trabalhando em um projeto de tubulação de água ou estação de bombeamento, selecionar o torque e o atuador corretos é fundamental.

Envie-nos os parâmetros do seu projeto (DN, pressão, meio, condições de instalação), e nossa equipe de engenharia fornecerá:
– Cálculo preciso de torque
– Recomendação de dimensionamento do atuador
– Ficha técnica para Válvulas borboleta excêntricas duplas ATHENA

Isto garante uma operação confiável e evita riscos de sobredimensionamento ou falhas dispendiosos.
