Instrucciones comunes de selección de válvulas

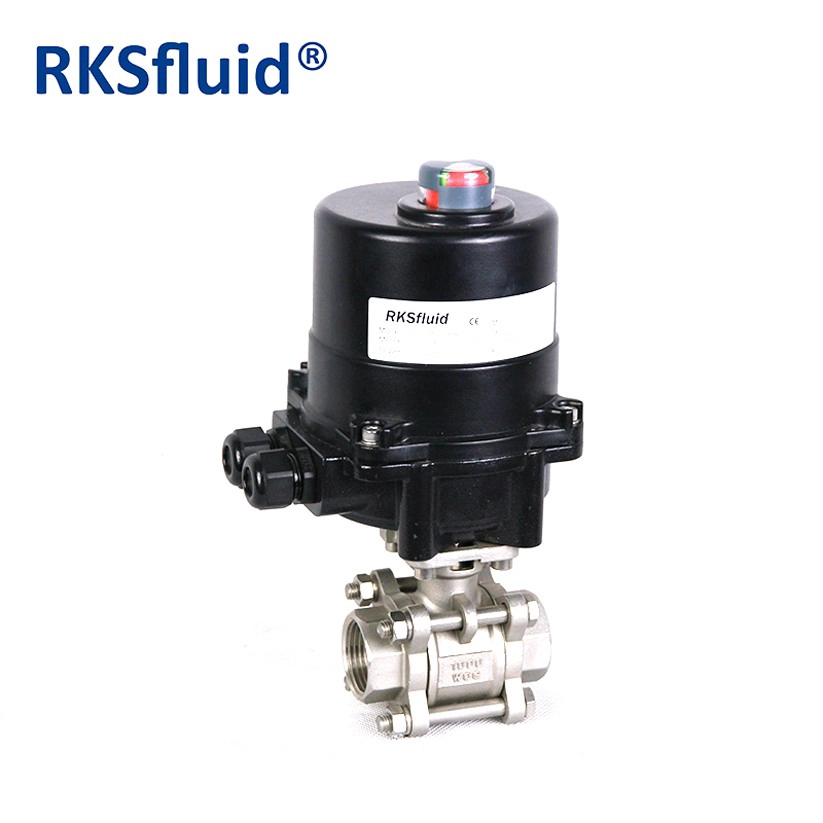

Instrucciones de selección de válvula de bola

Las válvulas de bola son adecuadas para medios de baja viscosidad, alta presión y alta viscosidad. La mayoría de las válvulas de bola se pueden usar en medios con partículas sólidas suspendidas y también se pueden usar en medios granulados y en polvo, según los requisitos de material del sello.

La válvula de bola de canal completo no es adecuada para la regulación del flujo, pero es adecuada para ocasiones que requieren una apertura y cierre rápidos, lo cual es conveniente para el corte de emergencia de accidentes; por lo general, el rendimiento de sellado es estricto, desgaste, paso de contracción, apertura y cierre rápidos, corte de alta presión (presión diferencial grande).
Las válvulas de bola se recomiendan para tuberías con bajo nivel de ruido, gasificación, bajo par de operación y baja resistencia al fluido.

La válvula de bola es adecuada para estructura ligera, corte a baja presión, medio corrosivo; la válvula de bola también es la válvula más ideal para el medio de enfriamiento profundo y de baja temperatura, y el sistema y el dispositivo de tubería de medio de baja temperatura deben utilizar la válvula de bola de baja temperatura con bonete.

Cuando se selecciona la válvula de bola flotante, el material del asiento de la válvula debe soportar la carga de la esfera y el medio de trabajo. La válvula de bola de gran diámetro necesita una gran fuerza durante el funcionamiento, la válvula de bola DN≥200mm debe tener la forma de transmisión por tornillo sin fin; La válvula de bola fija es adecuada para ocasiones con mayor calibre y mayor presión.

Además, la válvula de bola utilizada para procesar materiales altamente tóxicos y tuberías de medio combustible debe tener una estructura ignífuga y antiestática.

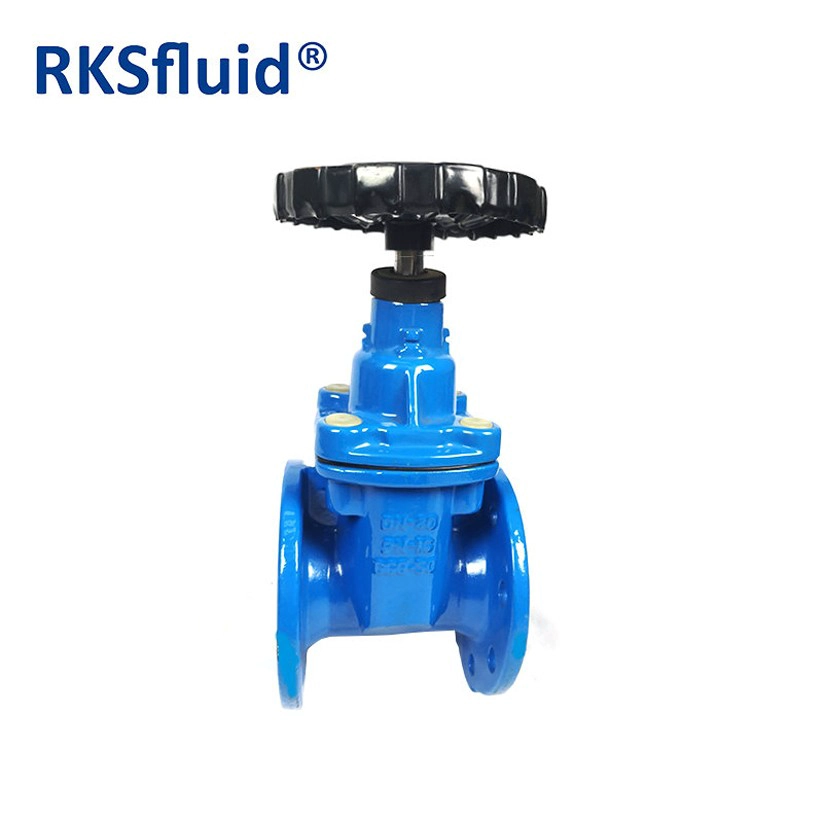

Instrucciones de selección de válvula de compuerta

En general, la válvula de compuerta debe ser preferida. Además de ser adecuado para vapor, aceite y otros medios, la válvula de compuerta también es adecuada para medios que contienen sólidos granulares y alta viscosidad, y es adecuada para válvulas de ventilación y sistemas de bajo vacío.

Para medios con partículas sólidas, el cuerpo de la válvula de compuerta debe tener uno o dos orificios de purga. Para medios de baja temperatura, se deben usar válvulas de compuerta especiales de baja temperatura.

Verifique las instrucciones de selección de la válvula.

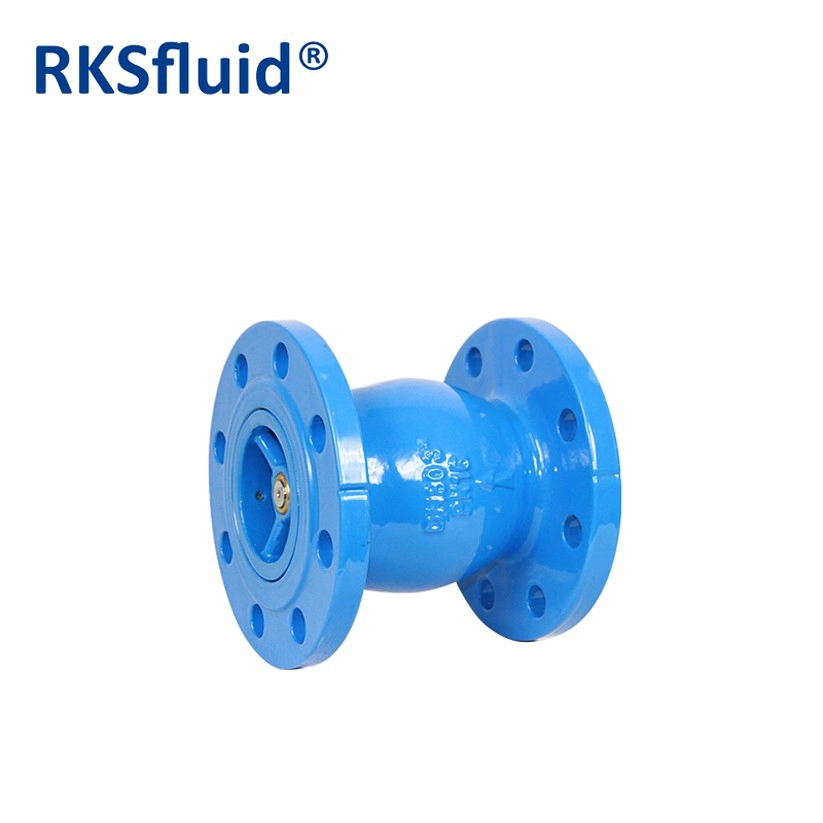

Las válvulas de retención son generalmente adecuadas para medios de limpieza y no deben usarse para medios que contengan partículas sólidas y alta viscosidad. Cuando ≤ 40 mm, se recomienda utilizar una válvula de retención de elevación (solo se permite instalar en tuberías horizontales). Cuando DN = 50 ~ 400 mm, se recomienda utilizar una válvula de retención de tipo de giro (puede instalarse en tuberías horizontales y verticales, como Instalada en una tubería vertical, el flujo del medio es de abajo hacia arriba).

Cuando DN≥450mm, se debe usar una válvula de retención tipo tampón; cuando DN = 100 ~ 400 mm, también se puede usar la válvula de retención tipo abrazadera. La válvula de retención de tipo oscilante se puede convertir en una presión de trabajo alta, y la PN puede alcanzar 42MPa. Dependiendo del material de la carcasa y del sello, se puede aplicar a cualquier medio de trabajo y cualquier rango de temperatura de funcionamiento.

El medio es agua, vapor, gas, medio corrosivo, aceite, medicamentos y similares. El rango de temperatura de funcionamiento de los medios está entre -196 y 800 ° C.

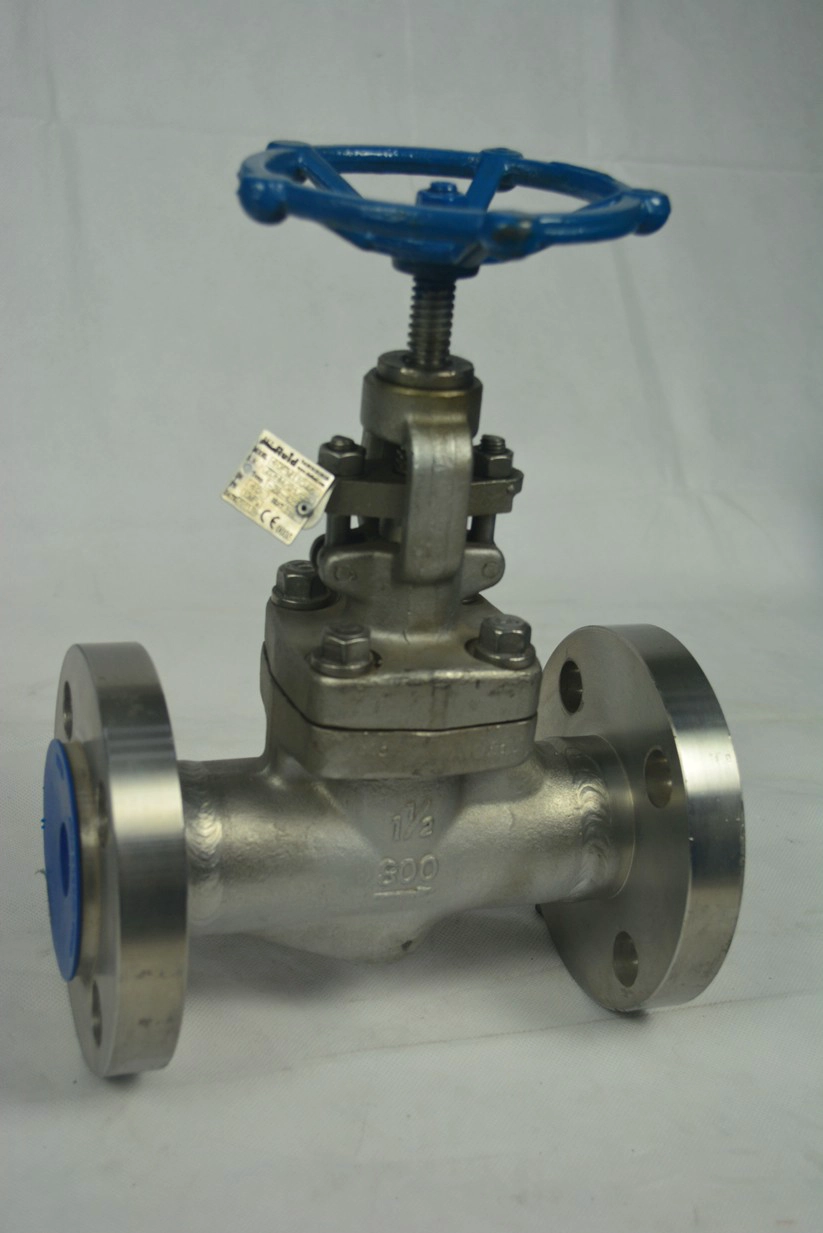

Instrucciones de selección de válvula de globo

La válvula de cierre es adecuada para tuberías con resistencia a fluidos menos exigente, es decir, tuberías o dispositivos con poca consideración por la pérdida de presión, y medios de alta y alta presión, adecuados para tuberías de medio como vapor con DN & lt; 200 mm.

Las válvulas pequeñas se pueden usar con válvulas de cierre, como válvulas de aguja, válvulas de instrumentos, válvulas de muestreo, válvulas de manómetro, etc.

La válvula de cierre tiene regulación de flujo o presión, pero la precisión de ajuste no es alta, y el diámetro de la tubería es relativamente pequeño, y se debe usar una válvula de cierre o una válvula reguladora.

Para medios altamente tóxicos, se debe usar una válvula de cierre con fuelle; sin embargo, la válvula de cierre no debe usarse para medios con alta viscosidad y medios que contienen partículas, y no debe usarse como válvulas para ventilar válvulas y sistemas de bajo vacío.
