Allgemeine Anweisungen zur Ventilauswahl

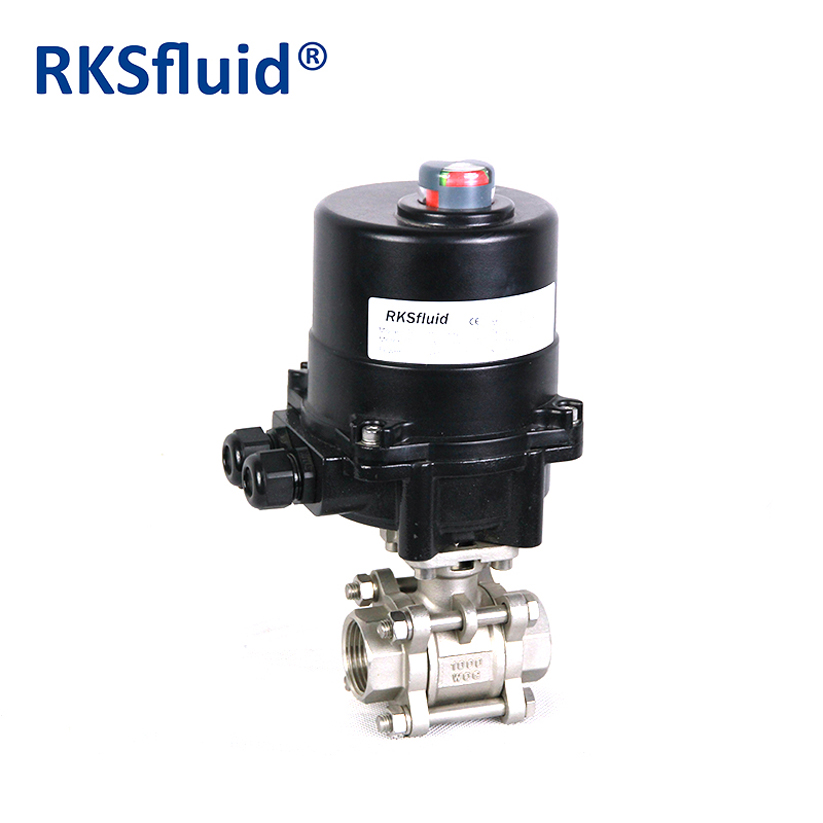

Anweisungen zur Auswahl des Kugelhahns

Kugelhähne eignen sich für Medien mit niedriger Temperatur, hohem Druck und hoher Viskosität. Die meisten Kugelhähne können in Medien mit suspendierten Feststoffpartikeln und je nach Materialanforderungen der Dichtung auch in pulverförmigen und körnigen Medien eingesetzt werden.

Der Vollkanal-Kugelhahn ist nicht zur Durchflussregulierung geeignet, er eignet sich jedoch für Situationen, in denen ein schnelles Öffnen und Schließen erforderlich ist, was für die Notabschaltung von Unfällen von Vorteil ist. In der Regel ist die Dichtleistung streng, Verschleiß, Schrumpfdurchgang, schnelles Öffnen und Schließen, Hochdruckabschaltung (großer Differenzdruck).
Kugelhähne werden für Rohre mit geringem Geräusch, Vergasung, niedrigem Betriebsdrehmoment und niedrigem Flüssigkeitswiderstand empfohlen.

Der Kugelhahn ist geeignet für leichte Bauweise, Unterdruckabschaltung, korrosives Medium; Der Kugelhahn ist auch das idealste Ventil für Niedertemperatur- und Tiefkühlmittel. Das Niedertemperatur-Rohrleitungssystem und -gerät sollte das Niedertemperatur-Kugelventil mit Motorhaube verwenden.

Wenn der schwimmende Kugelhahn ausgewählt wird, sollte das Material des Ventilsitzes die Belastung der Kugel und des Arbeitsmediums tragen. Der Kugelhahn mit großem Durchmesser benötigt während des Betriebs eine große Kraft. Der DN25-mm-Kugelhahn sollte die Form einer Schneckengetriebe haben. Der feststehende Kugelhahn eignet sich für Anlässe mit größerem Kaliber und höherem Druck.

Außerdem sollte der Kugelhahn, der für die Verarbeitung von hochgiftigen Materialien und brennbaren Medien verwendet wird, eine feuerfeste und antistatische Struktur haben.

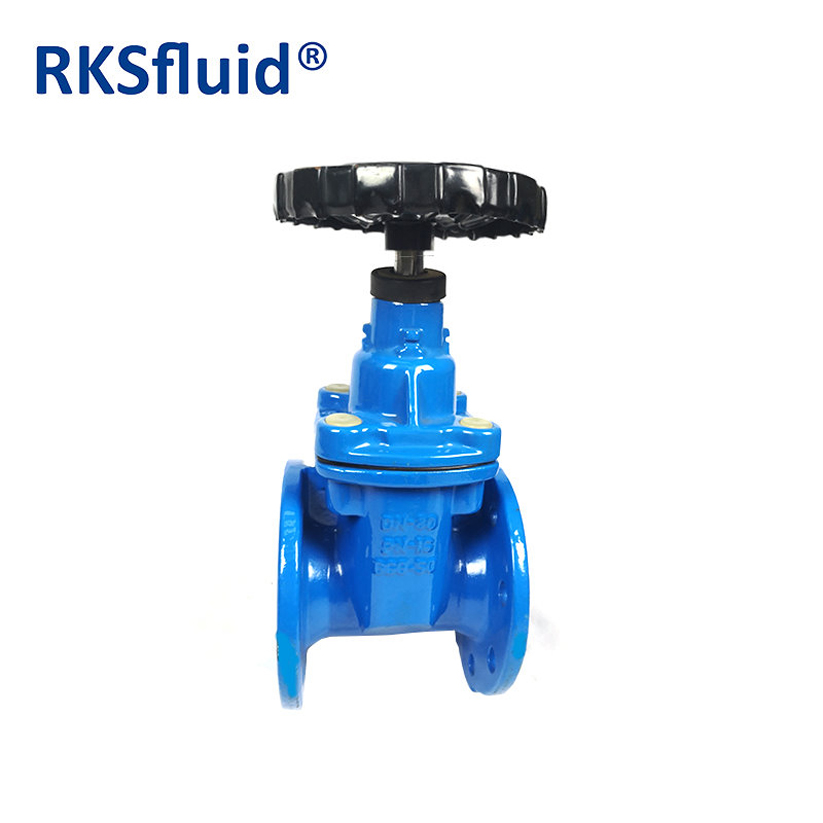

Anweisungen zur Auswahl des Schieberventils

Im Allgemeinen sollte der Schieber bevorzugt werden. Der Schieber eignet sich neben Dampf, Öl und anderen Medien auch für körnige Feststoffe mit hoher Viskosität und eignet sich für Ventile für Entlüftungs- und Unterdrucksysteme.

Bei Medien mit festen Partikeln sollte der Schieberkörper ein oder zwei Spülbohrungen haben. Für Medien mit niedriger Temperatur sollten spezielle Schieber mit niedriger Temperatur verwendet werden.

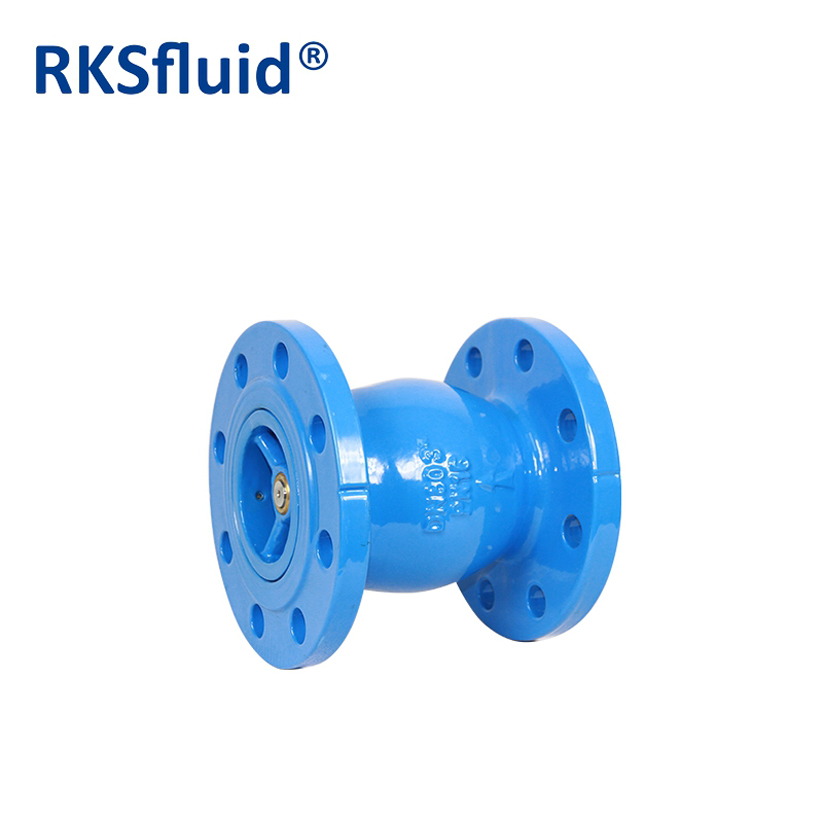

Überprüfen Sie die Anweisungen zur Ventilauswahl

Rückschlagventile sind im Allgemeinen für die Reinigung von Medien geeignet und sollten nicht für Medien mit Feststoffpartikeln und hoher Viskosität verwendet werden. Bei ≤ 40 mm ist es ratsam, ein Rückschlagventil zu verwenden (darf nur an horizontalen Rohren installiert werden). Bei DN = 50 - 400 mm ist es ratsam, ein schwenkbares Rückschlagventil zu verwenden (kann sowohl an horizontalen als auch an vertikalen Rohren installiert werden, z. B. an einem vertikalen Rohr installiert, der Durchfluss des Mediums erfolgt von unten nach oben).

Bei DN ≥ 450 mm sollte ein Sperrventil verwendet werden. Wenn DN = 100 - 400 mm, kann auch das Klemmventil verwendet werden. Das schwenkbare Rückschlagventil kann auf einen hohen Arbeitsdruck eingestellt werden, und das PN kann 42 MPa erreichen. Je nach Material des Gehäuses und der Dichtung kann es auf jedes Arbeitsmedium und jeden Betriebstemperaturbereich aufgetragen werden.

Das Medium ist Wasser, Dampf, Gas, korrosives Medium, Öl, Medizin und dergleichen. Der Betriebstemperaturbereich der Medien liegt zwischen -196 und 800 ° C.

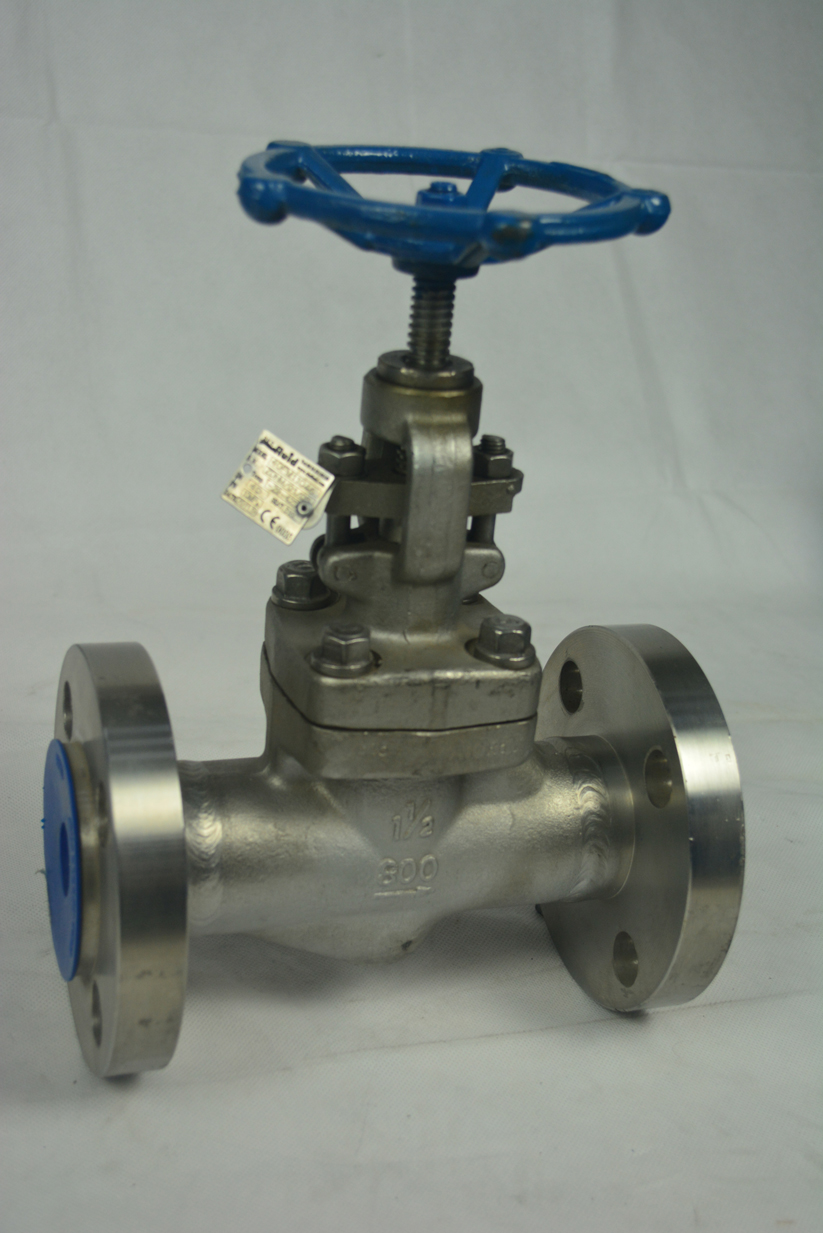

Anweisungen zur Auswahl des Kugelventils

Das Absperrventil ist für Rohrleitungen mit geringerer Fluidbeständigkeit geeignet, d. H. Rohrleitungen oder Vorrichtungen mit geringem Druckverlust und Hochtemperatur- und Hochdruckmedium, geeignet für mittlere Rohrleitungen wie Dampf mit DN 200 mm.

Mit Absperrventilen können kleine Ventile verwendet werden, wie Nadelventile, Instrumentenventile, Probenahmeventile, Manometerventile usw.

Das Absperrventil hat eine Durchflussregulierung oder Druckregulierung, aber die Einstellgenauigkeit ist nicht hoch und der Durchmesser der Rohrleitung ist relativ klein, und es sollte ein Absperrventil oder ein Drosselventil verwendet werden.

Für hochgiftige Medien sollte ein Faltenbalg-Absperrventil verwendet werden. Das Absperrventil sollte jedoch nicht für hochviskose Medien und partikelhaltige Medien verwendet werden und sollte nicht als Ventil für Entlüftungsventile und Unterdrucksysteme verwendet werden.
