Dans les projets d’infrastructures hydrauliques à grande échelle, le choix de la bonne vanne d’isolement est une décision technique cruciale. Que le projet implique des canalisations municipales de transport d'eau, des stations de pompage, des réseaux d'irrigation ou des installations de traitement de l'eau, les entrepreneurs EPC doivent équilibrer les performances hydrauliques, la fiabilité, le coût du cycle de vie et les exigences de maintenance.

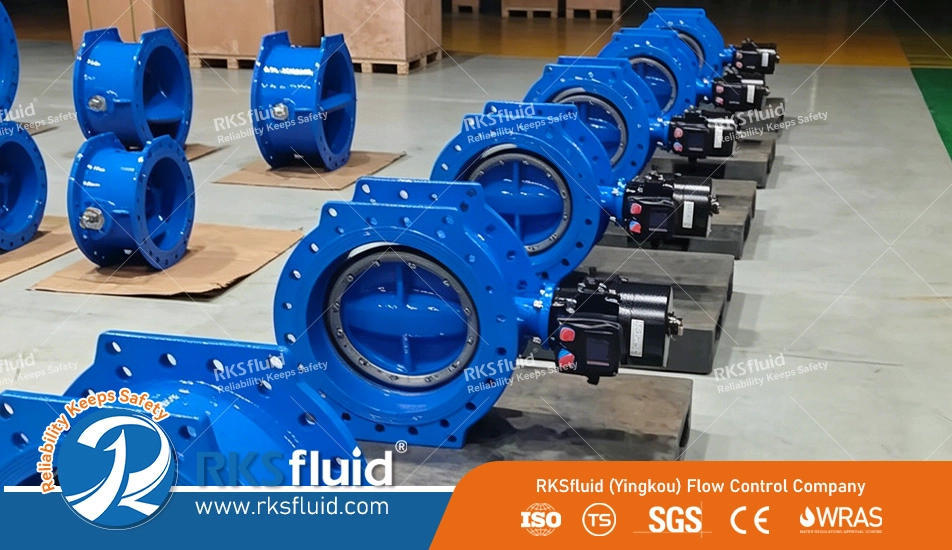

Parmi les types de vannes disponibles, les vannes papillon à double excentrique sont devenues l'une des solutions les plus largement spécifiées pour les conduites d'eau de moyen et grand diamètre en raison de leur structure compacte, de leur couple de fonctionnement réduit et de leur longue durée de vie.
Cet article explique comment les ingénieurs EPC évaluent et spécifient les vannes papillon à double excentrique lors de la conception et de l'approvisionnement du projet.
Les systèmes d'infrastructures d'eau nécessitent souvent des vannes dans des tailles allant du DN200 au DN1800. Dans ces applications, les vannes traditionnelles peuvent devenir lourdes, coûteuses et difficiles à utiliser.
Vannes papillon double excentrique offrent plusieurs avantages techniques :
Pour ces raisons, les vannes papillon à double excentrique sont fréquemment spécifiées pour les conduites de transport, les réseaux de distribution et les installations de pompage.
1. Sélection de la taille de la vanne
Le diamètre de la vanne est normalement sélectionné en fonction de la taille du pipeline.
Pour les projets d’eau municipale et industrielle, les spécifications courantes comprennent :
| Taille du pipeline | Taille typique de la vanne |
| DN200–DN400 | Pipelines de distribution |
| DN500–DN1000 | Stations de pompage et lignes de transmission |
| DN1200–DN1800 | Grands projets d’adduction d’eau |
Les vannes papillon double excentrique ATHENA sont disponibles du DN200 au DN1800, couvrant la plupart des applications de transmission d'eau de grand diamètre.
2. Exigences en matière de pression nominale
La sélection de la classe de pression dépend de :
Pour la plupart des projets d'eau municipale, PN10 et PN16 sont généralement spécifiés.
Les vannes ATHENA sont disponibles dans les configurations PN10 et PN16 pour les systèmes d'infrastructures d'eau.
Les spécifications des projets exigent souvent le respect des normes internationales reconnues pour simplifier l'installation et le remplacement.
Une norme couramment demandée est :
EN558 série 14
Cette norme contribue à garantir la compatibilité avec les configurations de pipelines existantes et les projets de remplacement.
Les vannes ATHENA sont fabriquées avec des dimensions face à face conformément à la norme EN558 série 14.
La sélection de l'actionneur approprié est tout aussi importante que la sélection de la vanne elle-même.
Les ingénieurs EPC évaluent généralement :
Convient pour :
Convient pour :
Convient pour :
Les vannes ATHENA sont conçues avec des interfaces de montage ISO 5211 pour s'adapter aux configurations de boîtes de vitesses et d'actionneurs.
Les ingénieurs EPC expérimentés n'évaluent pas les vannes uniquement sur la base du prix d'achat.
Ils considèrent également :
Un couple de fonctionnement inférieur peut réduire la taille de l'actionneur et la consommation d'énergie.
La conception à double excentrique minimise la friction entre le disque et le siège pendant le fonctionnement, contribuant ainsi à prolonger les performances d'étanchéité.
Les vannes de grand diamètre doivent permettre une inspection et une maintenance efficaces pendant les périodes d'arrêt.
La disponibilité des composants de remplacement et du support technique est souvent incluse dans l'évaluation des fournisseurs.
Les vannes papillon à double excentrique sont généralement spécifiées pour :
Conduites de transport de grand diamètre reliant les réservoirs et les systèmes de distribution.
Applications d’isolation et de contrôle de débit aux emplacements d’aspiration et de refoulement des pompes.
Isolation des processus dans les systèmes de filtration, de traitement et de distribution.
Isolation du débit et contrôle de la distribution dans les systèmes d'eau agricoles.
Lors de l’évaluation des fournisseurs de vannes papillon, les entrepreneurs EPC examinent généralement :
Un fournisseur capable de fournir une documentation technique complète, une assistance au dimensionnement des actionneurs et des configurations spécifiques au projet est généralement préféré lors de l'approvisionnement du projet.
La spécification d'une vanne papillon à double excentrique ne consiste pas simplement à choisir une taille de vanne. Les ingénieurs EPC doivent évaluer les pressions nominales, l'état des pipelines, les exigences des actionneurs, le coût du cycle de vie et la conformité aux normes du projet.
Pour les projets d'infrastructures hydrauliques nécessitant une isolation fiable des canalisations de moyen et grand diamètre, les vannes papillon à double excentrique restent l'une des solutions d'ingénierie les plus largement acceptées.
