Perché le valvole a farfalla a doppio eccentrico sono ampiamente utilizzate nelle condotte di trasmissione dell'acqua

Le condotte per il trasporto dell'acqua sono generalmente progettate per il funzionamento a lunga distanza e ad alta capacità in condizioni di pressione relativamente stabili. Rispetto alle tubazioni di processo interne, questi sistemi pongono maggiore enfasi sull'affidabilità della valvola, sulla stabilità della tenuta e sulle prestazioni di manutenzione a lungo termine. Con l’aumento del diametro delle tubazioni, la scelta della valvola diventa un fattore chiave che influisce sull’efficienza del sistema e sulla continuità operativa.

In questo contesto, valvole a farfalla doppio eccentrico sono ampiamente applicati nei sistemi di trasmissione dell'acqua e delle acque reflue, in particolare nelle condotte di grande diametro. La loro adozione è guidata principalmente dall’idoneità strutturale e operativa piuttosto che da considerazioni sui costi.

Caratteristiche delle condotte per il trasporto dell'acqua

I sistemi di trasmissione dell'acqua presentano comunemente le seguenti caratteristiche:

• Diametri nominali grandi, spesso DN300 e superiori
• Lunghi percorsi di tubazioni con più stazioni di valvole
• Funzionamento ripetuto della valvola per la regolazione o la manutenzione del flusso
• Supporti che possono contenere solidi sospesi o impurità
• Accesso limitato alle valvole dopo la messa in servizio

Queste condizioni richiedono che le valvole mantengano prestazioni di tenuta stabili e una coppia operativa prevedibile per lunghi periodi di servizio.

Limitazioni delle strutture convenzionali delle valvole a farfalla

Nelle valvole a farfalla concentriche, il disco rimane in continuo contatto con la sede durante l'apertura e la chiusura. Sebbene sia adatta per diametri più piccoli e applicazioni con acqua pulita, questa struttura può presentare limitazioni nelle condotte di trasmissione di grande diametro.

I problemi tipici includono:

• Attrito continuo tra disco e sede
• Usura accelerata delle superfici di tenuta
• Incremento della coppia operativa nel tempo
• Affidabilità della tenuta ridotta dopo un funzionamento prolungato

Questi fattori possono portare a una manutenzione più frequente e a un rischio operativo più elevato nelle condotte idriche a lunga distanza.

Vantaggi del design a doppio eccentrico

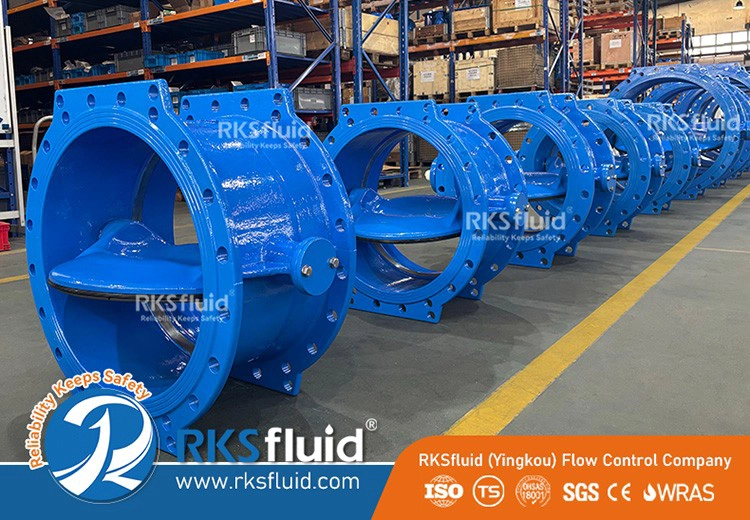

Il valvola a farfalla doppio eccentrico incorpora due offset tra l'albero, il disco e la superficie di tenuta. Questa configurazione consente al disco di sganciarsi dalla sede nella fase iniziale dell'apertura e di entrare in contatto con la sede solo nella fase finale della chiusura.

Dal punto di vista ingegneristico, questo progetto offre numerosi vantaggi pratici:

• Attrito ridotto durante il funzionamento, minimizzando l'usura dei componenti di tenuta
• Coppia operativa inferiore e più stabile, importante soprattutto per i grandi diametri
• Prestazioni di tenuta migliorate grazie al contatto di tenuta controllato
• Vita utile prolungata con frequenza di manutenzione ridotta

Questi vantaggi rendono le valvole a farfalla a doppio eccentrico adatte per le condotte di trasmissione dell'acqua dove l'affidabilità e le prestazioni del ciclo di vita sono fondamentali.

Applicazioni nei sistemi idrici e delle acque reflue

Le valvole a farfalla a doppio eccentrico sono comunemente utilizzate in:

• Condotte per il trasporto dell'acqua grezza
• Reti di distribuzione acqua trattata
• Rete di distribuzione delle acque reflue
• Stazioni di pompaggio e camere di valvole
• Tubazioni di ingresso e uscita del serbatoio

In molte di queste applicazioni, le valvole sono installate in luoghi con accesso limitato per la manutenzione. La capacità di mantenere prestazioni di tenuta costanti per lunghi periodi di funzionamento è quindi un fattore decisivo nella scelta della valvola.

Considerazioni sull'installazione e sulla manutenzione

I requisiti di installazione e manutenzione sono spesso sottovalutati durante la progettazione delle tubazioni. Le valvole di grande diametro richiedono un allineamento preciso e una tolleranza assiale sufficiente per evitare di introdurre stress nel sistema di tubazioni.

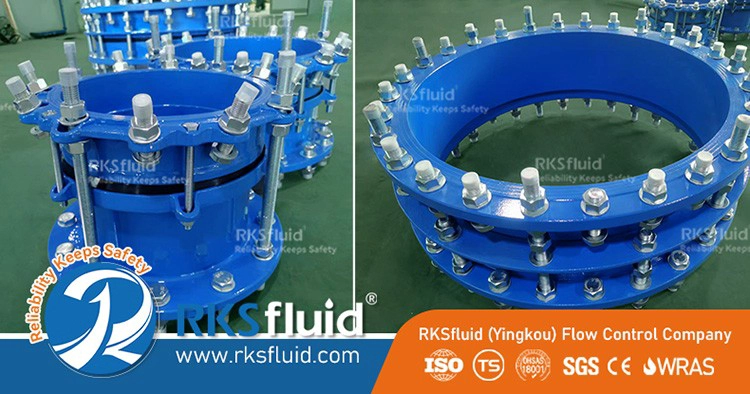

Per questo motivo, smantellamento dei giunti vengono spesso installati insieme alle valvole a farfalla. Un giunto di smontaggio consente la regolazione assiale durante l'installazione e facilita la rimozione della valvola durante la manutenzione o la sostituzione senza disturbare le sezioni adiacenti della tubazione.

Nei progetti di trasmissione dell'acqua, la combinazione di una valvola a farfalla a doppio eccentrico e un giunto di smontaggio aiuta a:

• Semplifica l'allineamento dell'installazione
• Riduci i tempi di installazione
• Migliorare l'efficienza della manutenzione
• Ridurre al minimo i tempi di inattività della pipeline

Questa combinazione è particolarmente efficace nelle camere delle valvole sotterranee e nelle stazioni di pompaggio dove lo spazio è limitato.

Considerazioni sulla selezione ingegneristica

Quando si seleziona una valvola a farfalla a doppio eccentrico per le condotte di trasmissione dell'acqua, gli ingegneri generalmente considerano:

• Diametro nominale e pressione nominale
• Caratteristiche del mezzo (acqua grezza, acqua trattata, acque reflue)
• Frequenza operativa e requisiti di controllo
• Metodo di attuazione (manuale, cambio, elettrico, idraulico)
• Accessibilità all'installazione e alla futura manutenzione

Una valvola selezionata tenendo presente questi fattori contribuisce al funzionamento stabile del sistema e alla riduzione dei costi operativi a lungo termine.

Conclusione

L'uso diffuso di valvole a farfalla a doppio eccentrico nelle condotte di trasmissione dell'acqua si basa su requisiti pratici di ingegneria piuttosto che su preferenze. Le loro caratteristiche strutturali affrontano efficacemente le sfide operative associate ai sistemi idrici di grande diametro e a lunga distanza.

Se combinate con componenti di installazione adeguati come giunti di smantellamento, le valvole a farfalla a doppio eccentrico forniscono una soluzione affidabile e manutenibile per le moderne infrastrutture di trasmissione dell'acqua e delle acque reflue.

Se stai cercando una valvola a farfalla a doppio eccentrico affidabile e ad alta efficienza, non esitare a contattare RKSfluid Valve.
La nostra serie Athena di valvole a farfalla a doppio eccentrico è progettata per un controllo dei fluidi efficiente e affidabile in molteplici scenari industriali.
