Pourquoi les vannes papillon à double excentrique sont largement utilisées dans les canalisations de transport d'eau

Les conduites de transport d’eau sont généralement conçues pour un fonctionnement sur de longues distances et à grande capacité dans des conditions de pression relativement stables. Par rapport aux pipelines de processus internes, ces systèmes mettent davantage l'accent sur la fiabilité des vannes, la stabilité de l'étanchéité et les performances de maintenance à long terme. À mesure que le diamètre des pipelines augmente, le choix des vannes devient un facteur clé affectant l’efficacité du système et la continuité opérationnelle.

Dans ce contexte, vannes papillon à double excentrique sont largement utilisés dans les systèmes de transport d'eau et d'eaux usées, en particulier dans les canalisations de grand diamètre. Leur adoption est principalement motivée par l’adéquation structurelle et opérationnelle plutôt que par des considérations de coûts.

Caractéristiques des canalisations de transport d’eau

Les systèmes de transport d’eau présentent généralement les caractéristiques suivantes :

• Grands diamètres nominaux, souvent DN300 et plus
• Longs tracés de pipelines avec plusieurs stations de vannes
• Fonctionnement répété de la vanne pour la régulation du débit ou la maintenance
• Médias pouvant contenir des matières en suspension ou des impuretés
• Accès limité aux vannes après la mise en service

Ces conditions exigent que les vannes maintiennent des performances d'étanchéité stables et un couple de fonctionnement prévisible sur de longues périodes de service.

Limites des structures de vannes papillon conventionnelles

Dans les conceptions de vannes papillon concentriques, le disque reste en contact continu avec le siège pendant toute l'ouverture et la fermeture. Bien qu'elle soit adaptée aux diamètres plus petits et aux applications d'eau propre, cette structure peut présenter des limites dans les canalisations de transport de grand diamètre.

Les problèmes typiques incluent :

• Frottement continu entre le disque et le siège
• Usure accélérée des surfaces d’étanchéité
• Augmentation du couple de fonctionnement au fil du temps
• Fiabilité d’étanchéité réduite après un fonctionnement prolongé

Ces facteurs peuvent conduire à un entretien plus fréquent et à un risque opérationnel plus élevé dans les conduites d’eau longue distance.

Avantages de la conception à double excentrique

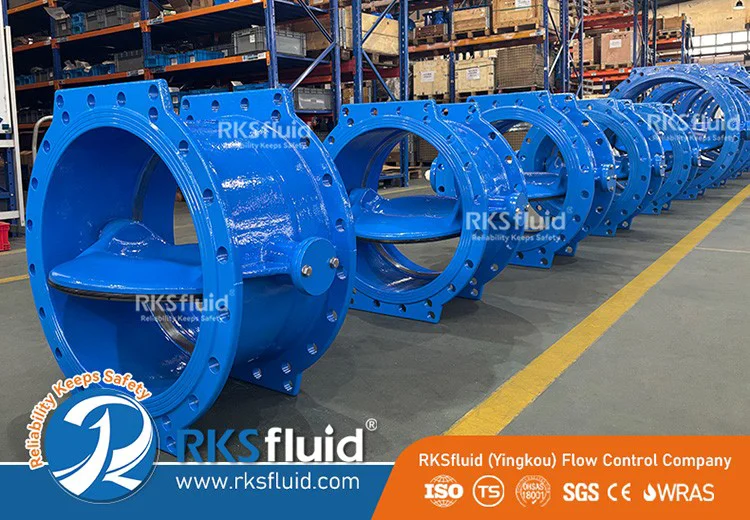

Le vanne papillon double excentrique intègre deux décalages entre l'arbre, le disque et la surface d'étanchéité. Cette configuration permet au disque de se désengager du siège au début de l'ouverture et de contacter le siège uniquement au stade final de la fermeture.

D'un point de vue technique, cette conception offre plusieurs avantages pratiques :

• Friction réduite pendant le fonctionnement, minimisant l'usure des composants d'étanchéité
• Couple de fonctionnement plus faible et plus stable, particulièrement important pour les grands diamètres
• Performances d’étanchéité améliorées grâce à un contact d’étanchéité contrôlé
• Durée de vie prolongée avec une fréquence de maintenance réduite

Ces avantages rendent les vannes papillon à double excentrique bien adaptées aux canalisations de transport d'eau où la fiabilité et les performances du cycle de vie sont essentielles.

Applications dans les systèmes d'eau et d'eaux usées

Les vannes papillon à double excentrique sont couramment utilisées dans :

• Canalisations de transport d'eau brute
• Réseaux de distribution d'eau traitée
• Conduite d'eaux usées
• Stations de pompage et chambres de vannes
• Canalisations d'entrée et de sortie du réservoir

Dans bon nombre de ces applications, les vannes sont installées dans des endroits avec un accès limité pour la maintenance. La capacité à maintenir des performances d'étanchéité constantes sur de longues périodes de fonctionnement est donc un facteur décisif dans le choix de la vanne.

Considérations relatives à l'installation et à la maintenance

Les exigences d’installation et de maintenance sont souvent sous-estimées lors de la conception des pipelines. Les vannes de grand diamètre nécessitent un alignement précis et une tolérance axiale suffisante pour éviter d'introduire des contraintes dans le système de canalisation.

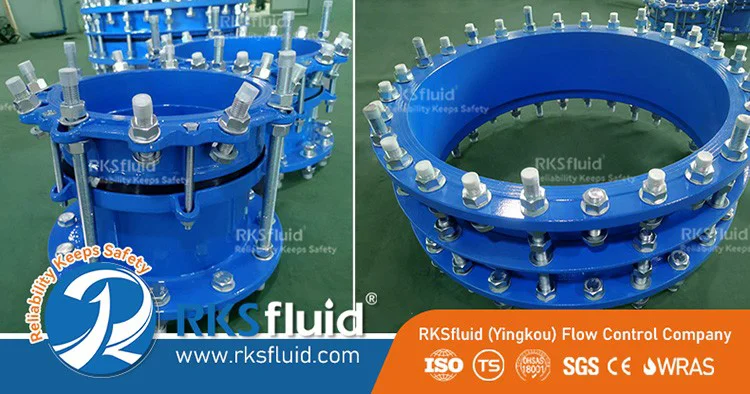

Pour cette raison, démontage des joints sont fréquemment installés avec des vannes papillon. Un joint de démontage permet un réglage axial lors de l'installation et permet un retrait plus facile de la vanne lors de la maintenance ou du remplacement sans perturber les sections de canalisation adjacentes.

Dans les projets de transport d'eau, la combinaison d'une vanne papillon double excentrique et d'un joint de démontage permet de :

• Simplifier l'alignement de l'installation
• Réduisez le temps d’installation
• Améliorer l’efficacité de la maintenance
• Minimiser les temps d’arrêt des pipelines

Cette combinaison est particulièrement efficace dans les chambres de vannes souterraines et les stations de pompage où l'espace est limité.

Considérations relatives à la sélection d'ingénierie

Lors de la sélection d'une vanne papillon à double excentrique pour les canalisations de transport d'eau, les ingénieurs prennent généralement en compte :

• Diamètre nominal et pression nominale
• Caractéristiques des milieux (eau brute, eau traitée, eaux usées)
• Fréquence de fonctionnement et exigences de contrôle
• Méthode d'actionnement (manuel, boîte de vitesses, électrique, hydraulique)
• Accessibilité à l’installation et à la maintenance future

Une vanne sélectionnée en tenant compte de ces facteurs contribue à un fonctionnement stable du système et à une réduction des coûts d’exploitation à long terme.

Conclusion

L'utilisation généralisée de vannes papillon à double excentrique dans les canalisations de transport d'eau repose sur des exigences techniques pratiques plutôt que sur des préférences. Leurs caractéristiques structurelles répondent efficacement aux défis opérationnels associés aux systèmes d’eau de grand diamètre et longue distance.

Lorsqu'elles sont combinées avec des composants d'installation appropriés tels que des joints de démontage, les vannes papillon à double excentrique offrent une solution fiable et maintenable pour les infrastructures modernes de transport d'eau et d'eaux usées.
