フローティングボールバルブの作動原理

Cassie 2019-01-18 10:22:00
浮遊球弁は浮遊球弁と呼ばれます バルブの閉鎖部材が球形であり、ボールがシールに使用される2つのシールリングを除いて他のどのコンポーネントによっても支持されていないため(球形はサスペンションを持っています)。

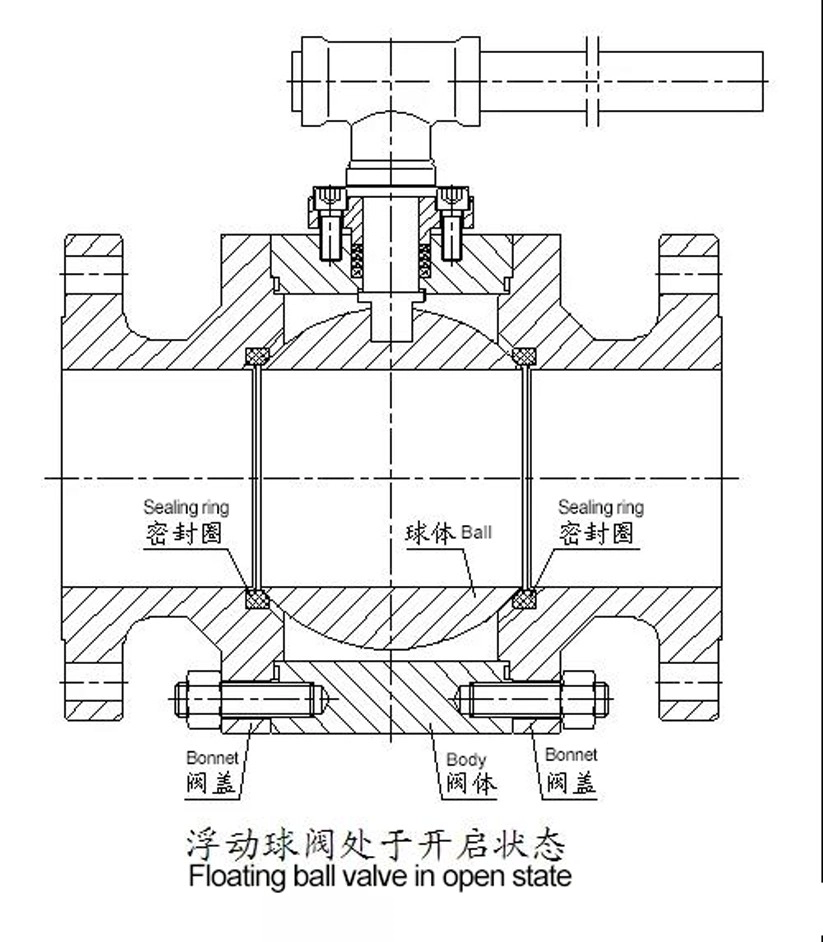

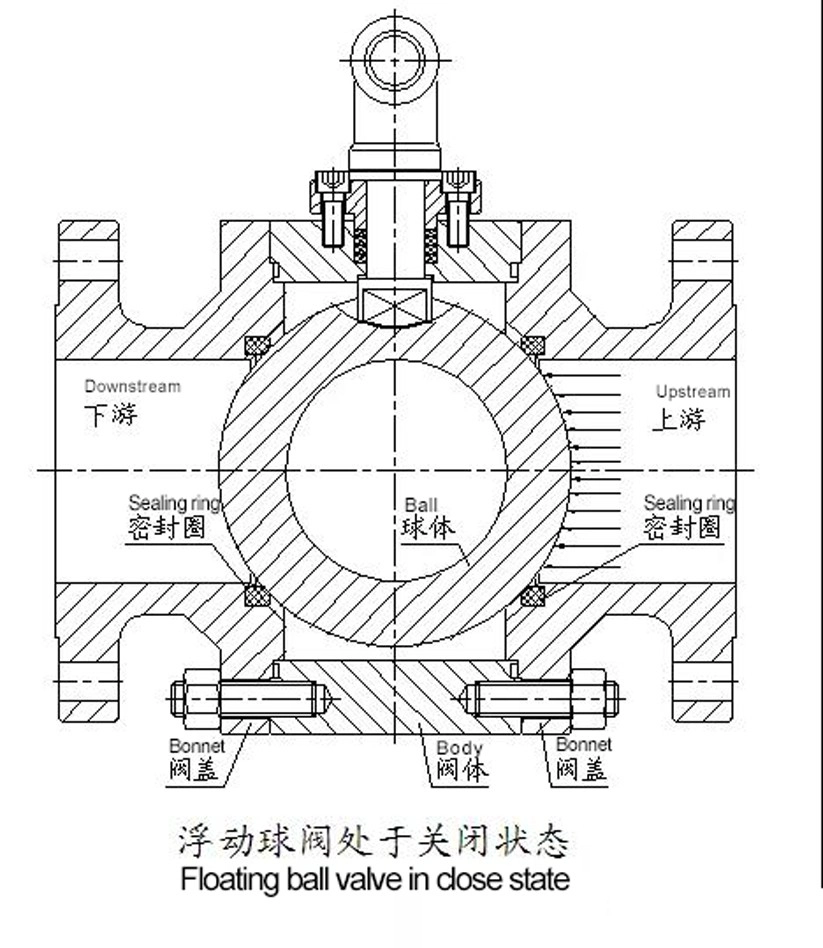

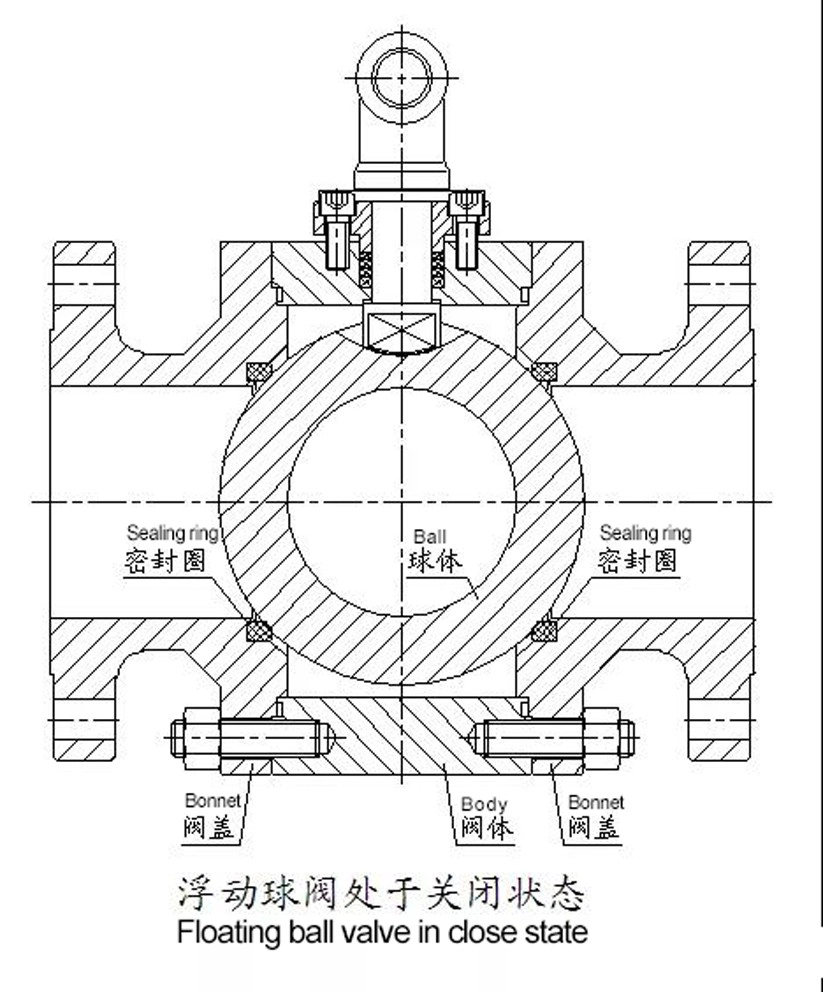

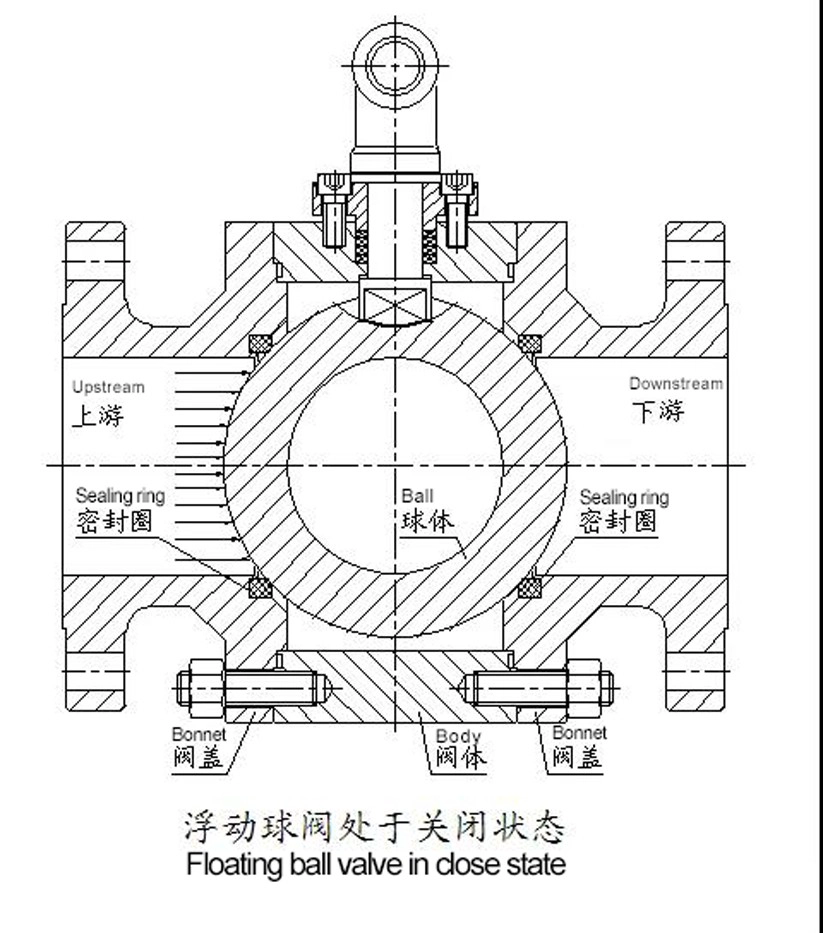

フローティングボールバルブのシール原理フローティングボールバルブのボールはいかなる部品によっても制限されないので、バルブが閉状態にあるとき、媒体はバルブの一方の端部(上流側)から押され、ボールはある変位を生じさせてボールを押し付けることができる。バルブの出口端(下流側のシール面)には、出口端シールが作られています。図3と図4に示すように




フローティングボールバルブの利点: 弁は、小さい流れ抵抗、単純な構造、良好なシール性能、および一定の口径および一定の圧力範囲での高コスト性能を有する。

フローティングボールバルブの短所: ボールの作動媒体の負荷はすべて下流側のシールリングに作用します。同時に、ボール自体の重力がシールリングによって直接吸収されます。そのため、バルブの圧力が高すぎる、または口径が大きすぎると、次のような問題が発生します。


1.図2に示すように、球体の作動媒体にかかる荷重(F1)=ボールバルブランナー面積(S)*バルブ公称圧力(PN / MPA)


上記の式から、(1)バルブ直径が一定であるとき、バルブの公称圧力が大きいほど、球体の作動媒体に対する負荷が大きくなることが分かる。バルブの公称圧力が一定の場合、バルブの直径が大きくなるほど、球体は作動媒体にかかる負荷が大きくなります。

したがって、同じ直径のバルブは、公称圧力が十分大きい場合、フローティングボールバルブ構造には適していません。同じ公称圧力のバルブは、直径がある程度大きい場合、フローティングボールバルブ構造には適していません。


2.ボール自体の重力がシールリングに直接受けられるため、ボールの重量が大きすぎると、シールリングのさまざまな位置が大きく不均一になり、シールリングが不規則に変形してバルブに影響を与えます。寿命またはバルブシール。したがって、口径が十分に大きい場合、圧力がいくら低くても、フローティングボールバルブ構造には適していません。


3.ボールバルブのトルクは主にボールとシール間の摩擦によるものです。


メカニカルファンデーションには、2つの物体間の摩擦(M)=陽圧(F)*摩擦係数(f)という概念があります。


摩擦係数(f)は材料自体の性質によって決定され、材料は選択され、そして摩擦係数は一定である。


陽圧(F)は、ボールが受ける作業媒体の荷重(F1)に比例する。


したがって、ボールの作動媒体の負荷(F1)が大きいと、ボールとシールリングとの間の摩擦が大きくなり、フローティングボールバルブのトルクも大きくなる。したがって、バルブの直径が一定の場合、バルブの公称圧力が大きいほど、またはバルブの公称圧力が大きいほど、バルブの直径が大きいほどボールバルブのトルクが大幅に増加します。

一般に、フローティングボールバルブの選定仕様は以下のようになります。
PN≦2.5MPA(または150ポンド)、DN≦200mm(または8 ")
(DN≦200mm(または8 ")は不良品、できれば固定ボールバルブ)
PN = 4.0MPA(または300ポンド)、DN≦150 mm(または6インチ)
DN≤150 mm(または6 ")は不良品、できれば固定ボールバルブ)
PN = 10.0MPA(または600ポンド)、DN≦100mm(または4インチ)
PN = 16.0MPA(または900ポンド)、DN≦50 mm(または2インチ)
PN = 25.0MPA(または1500ポンド)、DN≦40 mm(または1.5インチ)
PN = 42.0MPA(または2500ポンド)、DN≦25 mm(または1インチ)

実際の製造業者が上記の仕様範囲を超えてフローティングボールバルブ構造を採用する場合、フローティングボールバルブの構造的特性のために、バルブは同じトルクを有する高固定トルクボールバルブも有することになる。同時に、耐用年数は短くなります。用心深くご使用ください。
