両偏心フランジバタフライバルブ
- サイズ: DN150 - DN1800
- 圧力定格: PN10、PN16、PN25
- 接続: ダブルフランジ
- 温度：-10℃～+60℃
- 媒体: 飲料水
- 設計規格: EN 593、EN1074-1/2
- 対面: EN558 シリーズ 13 およびシリーズ 14
- フランジ規格: EN1092
- 用途: HAVC、防火、水処理、灌漑、CDU
- 製品詳細

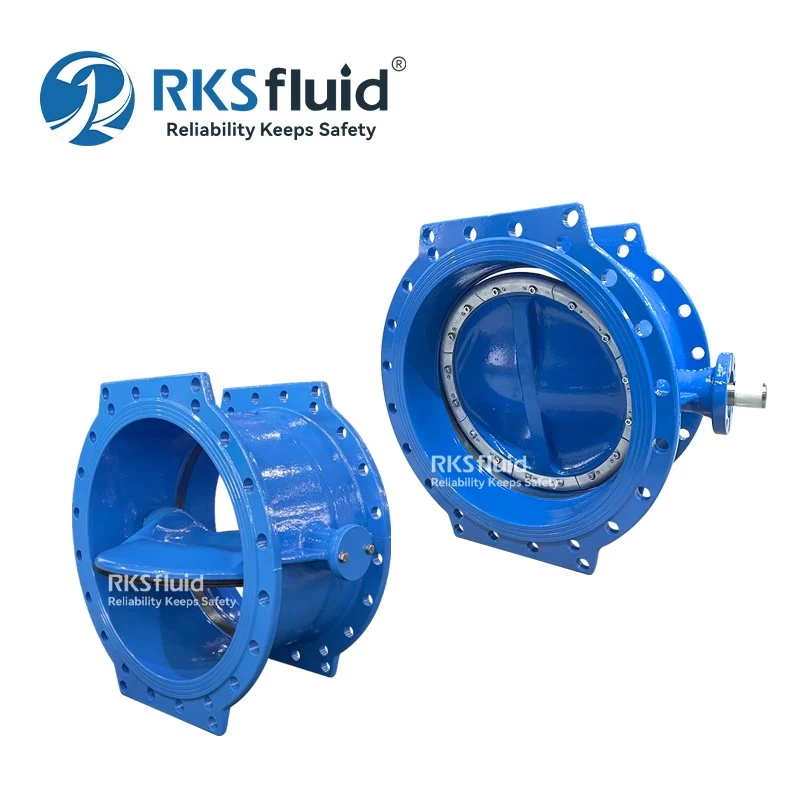

送水および産業用パイプライン システム用の二重偏心バタフライ バルブ
RKS流体 ATHENAシリーズ 両偏心バタフライバルブ これらは、信頼性の高い遮断性能と効率的な動作を必要とする送水、水処理、および産業パイプライン用途向けに設計されています。
DN150 ～ DN1800 で利用可能なこのシリーズは、標準として PN10、PN16、および PN25 の圧力定格を提供しており、ご要望に応じて PN40 も利用可能です。ダブルフランジ設計は、寸法の互換性、操作トルク、長期シール性能が重要となるパイプラインシステムへの設置に適しています。
EN593 および EN1074-1/2 に従って設計された ATHENA バルブは、プロジェクト要件を満たすために手動ギアボックス、電動アクチュエータ、またはその他の駆動装置を備えて供給できます。
主要な設計機能
ディスク
- ディスクの設計と本体の内径は、流量を最大化するために最適化されています。
- 圧力損失
- 特殊な空力形状と強化リブにより、圧力下でもディスクの高い強度を維持します。
腐食に対する継続的な保護
- ピンを使用しない角シャフトを介したシャフトとディスクの接続。
- 閉じたディスクアイレット
- 250μnエポキシコーティング
- きれいな水と高い耐久性
ダブルシャフトシール
- ドライブシャフトに特別なシールを施し、上部フランジでの漏れを防ぎます。
ドライブシャフト用二重シール付き自己潤滑ブッシュ
- 自己潤滑ブッシュ 鋼製 亜鉛メッキ
- メンテナンスフリー
低摩耗シールリング
- セルフシール効果と低摩擦を実現する鋸歯状のプロファイル
- シールリングを継続的に押すことで摩耗が補正されます。
- 高い耐久性
断面クランプリング
- 中間ロック付きクランプリング
- シールリングをしっかり押さえる簡単組立式
ディスク位置の調整とロック
- 下部カバーの設計により、垂直設置の場合、時間の経過とともにディスクの位置を軸方向に調整できます。
- 分解しなくてもメンテナンスが簡単
耐久性に優れたボールベアリングとトルクの低減
- バルブが垂直に取り付けられている場合でも、エンドカバーはディスクの位置をロックします。
ロック装置
- エンドカバーの拡張ロック機能により、ギアボックスなしでディスクを任意の位置に維持します。
利用可能な構成とオプション
接続および面間寸法
ATHENAシリーズはダブルフランジ構成でご利用いただけます。面間寸法は、EN558 シリーズ 13 または シリーズ14 、選択したバルブ構成に応じて異なります。
フランジの寸法は EN1092 に従って設計されています。
操作オプション
ハンドホイール付きギアボックス
手動ギアボックス操作が標準構成として利用可能です。ギアボックスは IP67 保護機能を備えており、埋設または水中設置に適用される IP68 オプションも利用できます。
電動アクチュエーター
電動アクチュエータ構成は、遠隔操作または自動操作が必要なアプリケーションに利用できます。ハンドホイールの配置は、アクチュエータ構成の一部として提供できます。
空気圧の適応
プロジェクトの制御要件とバルブのサイズに応じて、空気圧による操作を検討できます。技術レビューのために必要な動作条件を提供してください。
代表的な用途
送水と配水
バルブのサイズ、圧力定格、設置寸法がパイプラインの設計に一致する必要がある送水本管、配水ネットワーク、パイプラインの隔離ポイントの場合。
水処理施設
都市および工業用水処理システムにおける隔離業務用。材質とシートの選択は、水質と動作条件に基づいて行う必要があります。
ポンプ場
バルブの構成、操作トルク、設置配置に技術的な検討が必要なポンプの入口および出口パイプライン用。
都市インフラ
関連する EN バルブおよびフランジ規格を指定する給水およびインフラストラクチャ プロジェクト向け。
工業用水システム
指定された材質、圧力定格、操作構造を備えたダブルフランジバタフライバルブを必要とする工業用水パイプライン向け。
アプリケーションの適合性は、実際の媒体および動作条件に対して確認する必要があります。
技術レビューまたは見積もりをリクエストする
適切な ATHENA ダブル偏心バタフライ バルブ構成を選択するために、次の情報をできるだけ多く提供してください。
- 呼び径（DN）
- 圧力定格 (PN)
- 必要数量
- パイプラインフランジ規格
- 必要な面間寸法またはEN558シリーズ
- 搬送媒体
- 動作温度
- 手動またはアクチュエータ操作
- 設置条件（該当する場合、埋設または水中設置を含む）
- プロジェクトの基準と検査要件
- 図面、技術仕様、またはバルブスケジュールもレビューのために提出できます。
見積もりを依頼する
当社の技術チームにお問い合わせください
よくある質問
両偏心（ダブルオフセット）バタフライバルブは、シャフト、ディスク、シール面の間に2つのオフセットを設け、開閉時の摩擦を低減する高性能バルブです。この設計により、同心バタフライバルブと比較してシール性能が向上し、耐用年数が延長されます。
二重偏心バルブにより、動作中のシート接触が軽減され、摩耗が少なくなり、トルクが低下します。同心バルブは継続的に接触しているため、大規模または高頻度の用途ではシートの摩耗が早くなります。
これらは、中径から大径のパイプライン、特に耐久性とトルクの低減が重要な送水システム、HVAC、防火用途に推奨されます。
ダブル オフセット バルブは通常、給水システムに使用され、コスト効率の高いソリューションを提供します。トリプル オフセット バルブは、金属シールが必要な高温および高圧の用途に使用されます。
はい、信頼性の高いシール性能、耐腐食性の素材、メンテナンスの必要性が低いため、水処理システムで広く使用されています。
一般的な圧力定格には PN10、PN16、および PN25 があり、ほとんどの都市および工業用水道システムに適しています。
一般的な材料には、用途に応じてダクタイル鉄ボディ、ステンレス鋼ディスク (CF8/CF8M)、EPDM または NBR シートなどがあります。
選択は、パイプラインのサイズ、圧力定格、媒体の種類、動作条件、およびシーリング要件に基づいて行う必要があります。
