Doppelexzentrische Absperrklappen für Wasserübertragungs- und industrielle Rohrleitungssysteme
RKSfluid Doppelexzentrische Absperrklappen der Serie ATHENA sind für die Wasserübertragung, Wasseraufbereitung und industrielle Rohrleitungsanwendungen konzipiert, die eine zuverlässige Absperrleistung und einen effizienten Betrieb erfordern.
Die Serie ist in DN150–DN1800 erhältlich und bietet standardmäßig die Druckstufen PN10, PN16 und PN25, wobei PN40 auf Anfrage erhältlich ist. Das Doppelflanschdesign eignet sich für den Einbau in Rohrleitungssystemen, bei denen Maßkompatibilität, Betriebsdrehmoment und langfristige Dichtleistung wichtig sind.
ATHENA-Ventile wurden gemäß EN593 und EN1074-1/2 entwickelt und können je nach Projektanforderungen mit Schaltgetriebe, elektrischem Stellantrieb oder anderen Antriebsanordnungen geliefert werden.
Fordern Sie ein Angebot an | Senden Sie Ihre technischen Anforderungen
Wichtige Designmerkmale
Die Scheibe
Kontinuierlicher Korrosionsschutz
Doppelte Wellendichtung
Selbstschmierende Buchsen mit doppelter Dichtung für die Antriebswelle
Verschleißarmer Dichtring
Teilspannring
Einstellung und Arretierung der Scheibenposition
Langlebiges Kugellager und reduziertes Drehmoment
Gerät sperren
Verfügbare Konfigurationen und Optionen

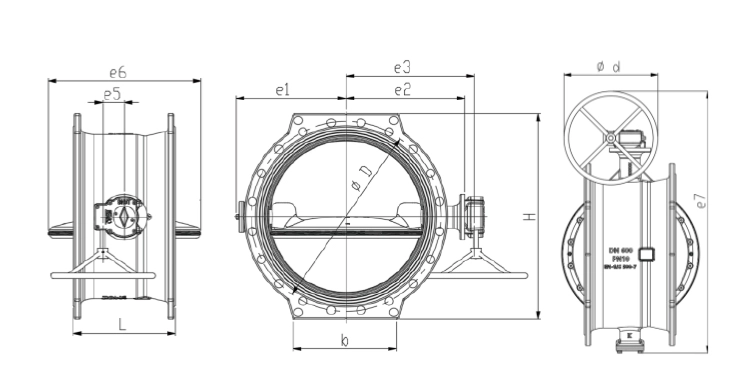

Anschluss- und Face-to-Face-Abmessungen
Die ATHENA-Serie ist in einer Doppelflanschkonfiguration erhältlich. Baulängen können gemäß EN558 Serie 13 oder geliefert werden Serie 14 , abhängig von der gewählten Ventilkonfiguration.
Die Flanschabmessungen entsprechen EN1092.
Betriebsoptionen
Getriebe mit Handrad
Der Schaltgetriebebetrieb ist serienmäßig verfügbar. Das Getriebe verfügt über die Schutzart IP67, wobei IP68-Optionen für den Einsatz in der Erd- oder Unterwasserinstallation verfügbar sind.
Elektrischer Aktuator
Für Anwendungen, die einen ferngesteuerten oder automatisierten Betrieb erfordern, stehen elektrische Antriebskonfigurationen zur Verfügung. Handradanordnungen können als Teil der Antriebskonfiguration vorgesehen sein.
Pneumatische Anpassung
Der pneumatische Betrieb kann je nach Projektsteuerungsanforderungen und Ventilgröße in Betracht gezogen werden. Bitte geben Sie die erforderlichen Betriebsbedingungen zur technischen Überprüfung an.
Typische Anwendungen
Wasserübertragung und -verteilung
Für Wasserübertragungsnetze, Verteilungsnetze und Rohrleitungsisolierstellen, bei denen Ventilgröße, Druckstufe und Installationsabmessungen mit der Rohrleitungskonstruktion übereinstimmen müssen.
Wasseraufbereitungsanlagen
Für Absperraufgaben in kommunalen und industriellen Wasseraufbereitungsanlagen. Die Material- und Sitzauswahl sollte auf der Wasserqualität und den Betriebsbedingungen basieren.
Pumpstationen
Für Pumpeneinlass- und -auslassleitungen, bei denen Ventilkonfiguration, Betriebsdrehmoment und Installationsanordnung eine technische Überprüfung erfordern.
Kommunale Infrastruktur
Für Wasserversorgungs- und Infrastrukturprojekte unter Angabe relevanter EN-Ventil- und Flanschnormen.
Industrielle Wassersysteme
Für industrielle Wasserleitungen, die eine Doppelflansch-Absperrklappe mit bestimmten Materialien, Druckstufen und Betriebsanordnungen erfordern.
Die Anwendungseignung muss anhand der tatsächlichen Mediums- und Betriebsbedingungen bestätigt werden.
Fordern Sie eine technische Bewertung oder ein Angebot an
Um uns bei der Auswahl der geeigneten ATHENA Doppelexzenter-Absperrklappenkonfiguration zu helfen, stellen Sie bitte so viele der folgenden Informationen wie möglich bereit:
