Guía de selección y comparación de ingeniería de válvulas de mariposa de doble excéntrica frente a triple compensación

Las válvulas de mariposa se utilizan ampliamente en transmisión de agua, sistemas de procesos industriales, plantas de energía y oleoductos y gasoductos.
Entre los diferentes diseños, las válvulas de mariposa de doble excéntrica (doble desplazamiento) y de triple desplazamiento se especifican comúnmente para aplicaciones exigentes.
Aunque pueden parecer similares externamente, sus principios de sellado y su idoneidad de aplicación difieren significativamente.

1. Diferencia del principio estructural

Válvula de mariposa doble excéntrica

Una válvula de mariposa de doble excéntrica presenta dos compensaciones:

• El eje está desplazado de la línea central de la válvula.
• El eje está desplazado de la línea central de la superficie de sellado.

Esta geometría reduce la fricción del asiento durante la apertura y el cierre. El disco se desengancha rápidamente del asiento después de un pequeño ángulo de rotación, lo que reduce el desgaste en comparación con las válvulas de mariposa concéntricas.

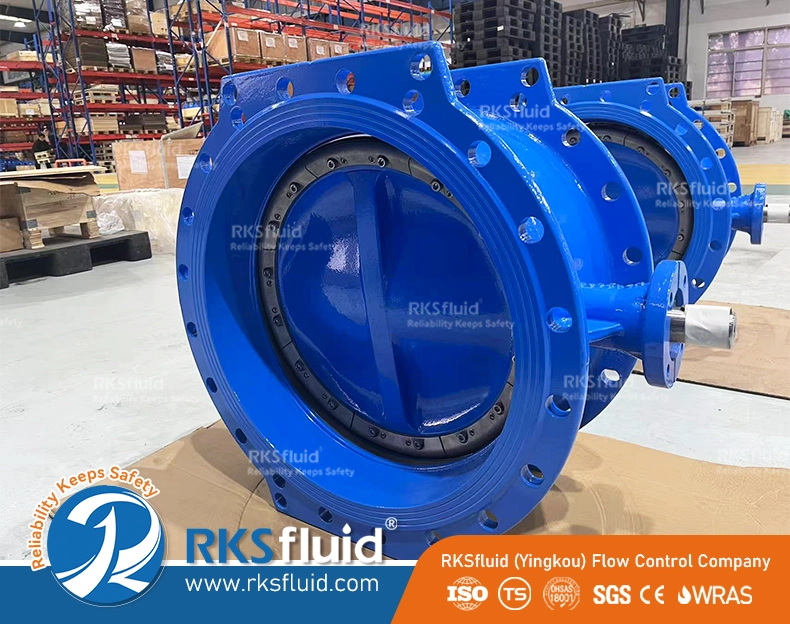

RKSfluid La serie ATHENA sigue este principio estructural y está diseñada para un rendimiento de sellado confiable en sistemas de tuberías de diámetro mediano a grande.

Válvula de mariposa de triple compensación

Además de las dos compensaciones anteriores, las válvulas de mariposa de triple compensación introducen: Una geometría de superficie de sellado cónica (desplazamiento angular)

Este diseño permite:

• Sellado metal con metal
• Cero fugas bajo alta presión
• Fricción reducida durante el cierre final.

Las válvulas de triple compensación se utilizan normalmente en aplicaciones de mayor temperatura y mayor presión, especialmente en sistemas petroquímicos y de petróleo y gas.

2. Comparación del mecanismo de sellado

Doble excéntrico:

• Generalmente elásticos o de asiento blando (EPDM, NBR, PTFE, etc.)
• Adecuado para cierre hermético en sistemas de agua y industriales en general.
• Sellado bidireccional según el diseño del asiento.

Compensación triple:

• Sellado metal con metal
• Adecuado para alta temperatura y alta presión.
• A menudo se utiliza cuando se aplican requisitos API o de seguridad contra incendios.

Nota de ingeniería:
El material del asiento y las condiciones del sistema (presión, temperatura, medio) son más críticos que el número de compensación por sí solo.

3. Rango de presión y temperatura

Válvulas de mariposa doble excéntrica:

• Comúnmente utilizado hasta clases de presión media-alta.
• Ampliamente aplicado en sistemas PN10–PN40 o 150LB–600LB
• Adecuado para agua, agua de mar, HVAC y fluidos industriales en general.

Válvulas de mariposa de triple compensación:

• Se utiliza en clases de presión más altas (a menudo hasta 900 lb y más)
• Adecuado para servicio a mayor temperatura
• Común en aplicaciones de hidrocarburos y vapor.
• Los límites reales dependen del diseño del fabricante y del cumplimiento de las normas.

4. Comparación de escenarios de aplicación

Válvula de mariposa doble excéntrica se selecciona comúnmente para: Transmisión de agua municipal, Plantas de captación y desalinización de agua de mar, Sistemas de agua de refrigeración, Tuberías industriales de gran diámetro, Aplicaciones de presión media que requieren un cierre confiable

Válvula de mariposa de triple compensación se selecciona comúnmente para: Oleoductos y gasoductos, Refinerías y plantas petroquímicas, Sistemas de alta temperatura, Servicio de vapor, Instalaciones críticas a prueba de incendios

No existe una superioridad universal; La selección debe basarse en los requisitos del sistema.

Al elegir entre válvulas de mariposa de doble excéntrica y triple excéntrica, evalúe:

• Presión de diseño
• Temperatura de funcionamiento
• Tipo de medio
• Clase de fuga requerida
• Especificación del proyecto (API, seguridad contra incendios, etc.)
• Estrategia de presupuesto y mantenimiento, etc.

Para sistemas industriales en general y de agua de gran diámetro, una válvula de mariposa doble excéntrica correctamente diseñada, como la serie ATHENA, puede proporcionar un rendimiento confiable y una larga vida útil.
Para servicios de hidrocarburos a alta temperatura o requisitos estrictos de sellado de metal a metal, pueden ser necesarias válvulas de compensación triple.

Las válvulas de mariposa de doble excéntrica y triple compensación cumplen funciones diferentes pero superpuestas en sistemas de tuberías industriales. Comprender el principio de sellado, la clase de presión y las condiciones de servicio es esencial para una selección correcta.
Si tiene más preguntas, ¡no dude en contactarnos! El equipo de válvulas RKSfluid tiene más de 25 años de experiencia y estará encantado de ayudarle.
