이중 편심 및 삼중 오프셋 버터플라이 밸브 엔지니어링 비교 및 ​​선택 가이드

버터플라이 밸브는 송수, 산업 공정 시스템, 발전소, 석유 및 가스 파이프라인에 널리 사용됩니다.
다양한 설계 중에서 이중 편심(이중 오프셋) 및 삼중 오프셋 버터플라이 밸브는 일반적으로 까다로운 응용 분야에 지정됩니다.
겉으로는 유사해 보일지라도 씰링 원리와 적용 적합성은 크게 다릅니다.

1. 구조원리의 차이

이중 편심 버터플라이 밸브

이중 편심 버터플라이 밸브에는 두 가지 오프셋이 있습니다.

• 샤프트는 밸브 중심선에서 오프셋됩니다.
• 샤프트는 밀봉 표면 중심선에서 오프셋됩니다.

이 기하학적 구조는 열고 닫는 동안 시트 마찰을 줄여줍니다. 작은 회전 각도 후에 디스크가 시트에서 빠르게 분리되어 동심원 버터플라이 밸브에 비해 마모가 줄어듭니다.

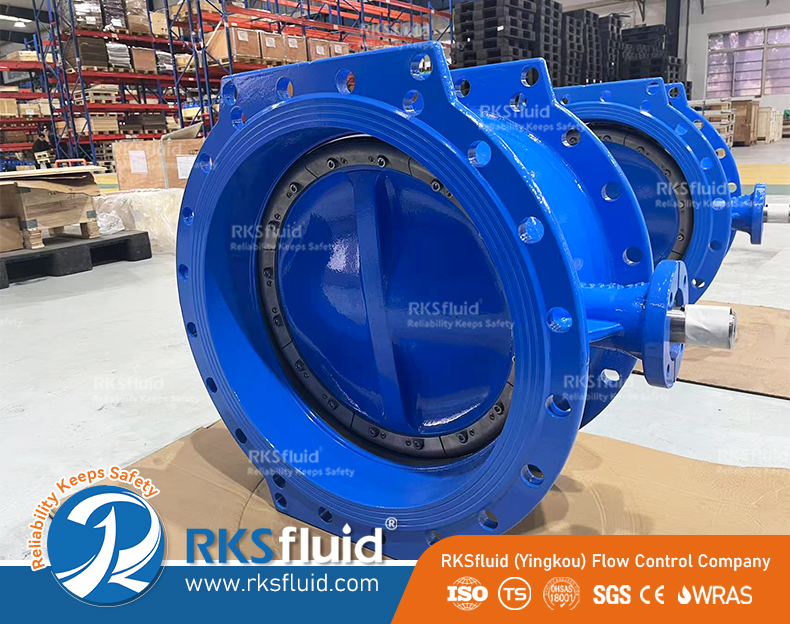

RKSfluid ATHENA 시리즈는 이러한 구조적 원리를 따르며 중대형 직경의 파이프라인 시스템에서 안정적인 밀봉 성능을 제공하도록 설계되었습니다.

트리플 오프셋 버터플라이 밸브

위의 두 가지 오프셋 외에도 삼중 오프셋 버터플라이 밸브는 다음을 도입합니다. 원추형 밀봉 표면 형상(각도 오프셋)

이 설계를 통해 다음이 가능합니다.

• 금속 간 밀봉
• 고압 하에서 누출이 없음
• 최종 폐쇄 중 마찰 감소

삼중 오프셋 밸브는 일반적으로 고온 및 고압 응용 분야, 특히 석유 및 가스, 석유화학 시스템에 사용됩니다.

2. 씰링 메커니즘 비교

두 배 편심:

• 일반적으로 탄력성이 있거나 소프트 시트(EPDM, NBR, PTFE 등)
• 수중 및 일반 산업 시스템의 완벽한 차단에 적합
• 시트 디자인에 따른 양방향 밀봉

삼중 오프셋:

• 금속 간 밀봉
• 고온, 고압에 적합
• 화재 안전 또는 API 요구 사항이 적용되는 곳에서 자주 사용됩니다.

엔지니어링 노트:
시트 재료 및 시스템 조건(압력, 온도, 매체)은 오프셋 수보다 더 중요합니다.

3. 압력 및 온도 범위

이중 편심 버터플라이 밸브:

• 보통 고압 등급까지 사용됩니다.
• PN10–PN40 또는 150LB–600LB 시스템에 널리 적용됨
• 물, 해수, HVAC 및 일반 산업용 유체에 적합

삼중 오프셋 버터플라이 밸브:

• 더 높은 압력 등급(종종 최대 900LB 이상)에 사용됩니다.
• 고온 서비스에 적합
• 탄화수소 및 증기 응용 분야에서 흔히 사용됨
• 실제 제한은 제조업체 설계 및 표준 준수 여부에 따라 다릅니다.

4. 응용 시나리오 비교

이중 편심 버터플라이 밸브 일반적으로 다음을 위해 선택됩니다. 시립 송수, 해수 취수 및 담수화 플랜트, 냉각수 시스템, 대구경 산업용 파이프라인, 안정적인 차단이 필요한 중압 응용 분야

트리플 오프셋 버터플라이 밸브 일반적으로 다음을 위해 선택됩니다. 석유 및 가스 파이프라인, 정유소 및 석유화학 플랜트, 고온 시스템, 증기 서비스, 화재 안전 중요 설비

보편적인 우월성은 없습니다. 선택은 시스템 요구 사항을 기반으로 해야 합니다.

이중 편심 및 삼중 오프셋 버터플라이 밸브 중에서 선택할 때 다음을 평가하십시오.

• 설계압력
• 작동 온도
• 미디어 유형
• 필수 누설 등급
• 프로젝트 사양(API, 화재 안전 등)
• 예산 및 유지관리 전략 등

대구경 물 및 일반 산업 시스템의 경우 ATHENA 시리즈와 같이 적절하게 설계된 이중 편심 버터플라이 밸브는 안정적인 성능과 긴 서비스 수명을 제공할 수 있습니다.
고온 탄화수소 서비스 또는 엄격한 금속 간 밀봉 요구 사항의 경우 삼중 오프셋 밸브가 필요할 수 있습니다.

이중 편심 및 삼중 오프셋 버터플라이 밸브는 산업용 파이프라인 시스템에서 서로 다르지만 겹치는 역할을 합니다. 올바른 선택을 위해서는 밀봉 원리, 압력 등급 및 서비스 조건을 이해하는 것이 필수적입니다.
더 궁금한 점이 있으면 언제든지 문의해 주세요! RKSfluid 밸브 팀은 25년 이상의 경험을 갖고 있으며 기꺼이 도와드리겠습니다!
