Guida alla selezione e confronto tecnico delle valvole a farfalla a doppio eccentrico e triplo offset

Le valvole a farfalla sono ampiamente utilizzate nella trasmissione dell'acqua, nei sistemi di processo industriale, nelle centrali elettriche e negli oleodotti e nei gasdotti.
Tra i diversi design, le valvole a farfalla a doppio eccentrico (doppio offset) e a triplo offset sono comunemente specificate per applicazioni impegnative.
Sebbene possano sembrare simili esternamente, i loro principi di tenuta e l'idoneità all'applicazione differiscono in modo significativo.

1. Differenza dei principi strutturali

Valvola a farfalla doppia eccentrica

Una valvola a farfalla a doppio eccentrico presenta due offset:

• L'albero è sfalsato rispetto alla linea centrale della valvola.
• L'albero è sfalsato rispetto alla linea centrale della superficie di tenuta.

Questa geometria riduce l'attrito del sedile durante l'apertura e la chiusura. Il disco si sgancia rapidamente dalla sede dopo un piccolo angolo di rotazione, riducendo l'usura rispetto alle valvole a farfalla concentriche.

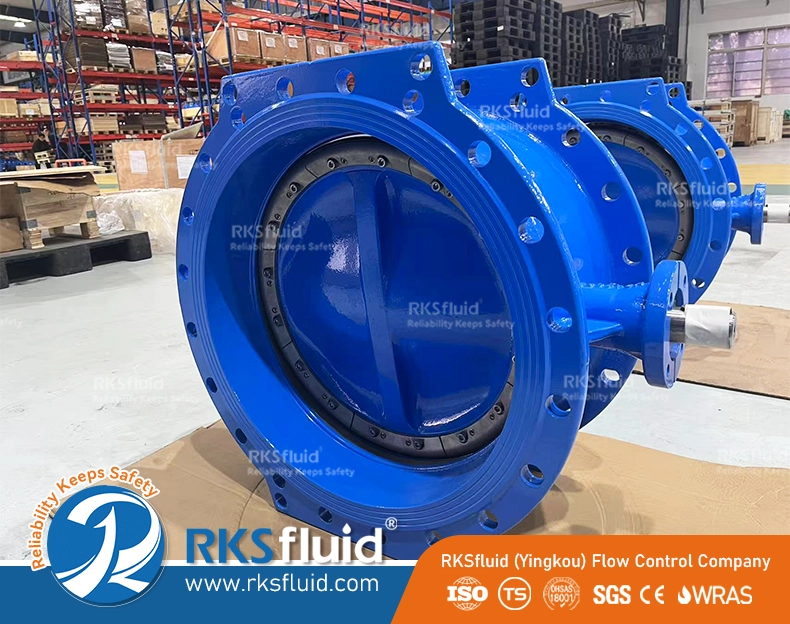

RKSfluid La serie ATHENA segue questo principio strutturale, progettato per prestazioni di tenuta affidabili in sistemi di tubazioni di diametro medio-grande.

Valvola a farfalla a triplo offset

Oltre ai due offset di cui sopra, le valvole a farfalla a triplo offset introducono: Una geometria della superficie di tenuta conica (offset angolare)

Questo design consente:

• Sigillatura metallo-metallo
• Zero perdite ad alta pressione
• Attrito ridotto durante la chiusura finale

Le valvole a triplo offset vengono generalmente utilizzate in applicazioni a temperatura e pressione più elevate, in particolare nei sistemi petrolchimici e petroliferi.

2. Confronto dei meccanismi di tenuta

Doppio eccentrico:

• Solitamente resilienti o con sede morbida (EPDM, NBR, PTFE, ecc.)
• Adatto per la tenuta stagna negli impianti idrici e industriali generali
• Tenuta bidirezionale a seconda del design del sedile

Triplo spostamento:

• Sigillatura metallo-metallo
• Adatto per alte temperature e alta pressione
• Spesso utilizzato laddove si applicano requisiti di sicurezza antincendio o API

Nota tecnica:
Il materiale della sede e le condizioni del sistema (pressione, temperatura, fluidi) sono più critici del solo numero di offset.

3. Intervallo di pressione e temperatura

Valvole a farfalla a doppio eccentrico:

• Comunemente utilizzato fino alle classi di pressione medio-alte
• Ampiamente applicato nei sistemi PN10–PN40 o 150LB–600LB
• Adatto per acqua, acqua di mare, HVAC e fluidi industriali generali

Valvole a farfalla a triplo offset:

• Utilizzato in classi di pressione più elevate (spesso fino a 900 libbre e oltre)
• Adatto per servizio a temperature più elevate
• Comune nelle applicazioni con idrocarburi e vapore
• I limiti effettivi dipendono dal design del produttore e dalla conformità agli standard.

4. Confronto degli scenari applicativi

Valvola a farfalla doppia eccentrica è comunemente selezionato per: Trasmissione idrica municipale, Impianti di presa e desalinizzazione dell'acqua di mare, Sistemi di raffreddamento dell'acqua, Condotte industriali di grande diametro, Applicazioni a media pressione che richiedono una chiusura affidabile

Valvola a farfalla a triplo offset è comunemente selezionato per: Oleodotti e gasdotti, Raffinerie e impianti petrolchimici, Sistemi ad alta temperatura, Servizio vapore, Impianti critici antincendio

Non esiste una superiorità universale; la selezione deve essere basata sui requisiti di sistema.

Nella scelta tra valvole a farfalla doppio eccentrico e triplo offset valutare:

• Pressione di progetto
• Temperatura operativa
• Tipo di supporto
• Classe di perdita richiesta
• Specifiche del progetto (API, antincendio, ecc.)
• Budget e strategia di manutenzione, ecc.

Per i sistemi idrici di grande diametro e gli impianti industriali generali, una valvola a farfalla a doppio eccentrico adeguatamente progettata come la serie ATHENA può fornire prestazioni affidabili e una lunga durata.
Per il servizio con idrocarburi ad alta temperatura o severi requisiti di tenuta metallo-metallo, potrebbero essere necessarie valvole a triplo offset.

Le valvole a farfalla a doppio eccentrico e triplo offset svolgono ruoli diversi ma sovrapposti nei sistemi di tubazioni industriali, Comprendere il principio di tenuta, la classe di pressione e le condizioni di servizio è essenziale per una corretta selezione.
Se hai ulteriori domande, non esitare a contattarci! Il team di valvole RKSfluid ha oltre 25 anni di esperienza ed è felice di aiutarti!
