Vannes papillon de grand diamètre dans les infrastructures hydrauliques : considérations techniques clés
Les vannes papillon de grand diamètre sont largement utilisées dans les canalisations de transport d'eau, les stations de pompage, les usines de traitement et les réseaux de distribution. Dans ces applications, la sélection des vannes ne se limite pas au diamètre nominal et à la pression nominale. Les ingénieurs doivent également évaluer les conditions de débit, les exigences d'arrêt, la construction des vannes, le couple de fonctionnement, les contraintes d'installation et les normes applicables.
Pour les entrepreneurs EPC, les services d’eau et les équipes d’approvisionnement du projet, ces facteurs aident à déterminer si une vanne papillon est adaptée au service de pipeline prévu.
1. Comprendre le rôle des vannes papillon de grand diamètre
Les vannes papillon de grand diamètre constituent un moyen compact d'isoler le débit dans les canalisations transportant de l'eau brute, de l'eau traitée et d'autres fluides compatibles. Leur fonctionnement quart de tour et leur construction relativement compacte les rendent pratiques pour les installations où l'espace, les modalités de fonctionnement et l'accès pour la maintenance doivent être pris en compte.
Les applications typiques incluent :
La conception appropriée de la vanne dépend des conditions de fonctionnement et des spécifications du projet. Une vanne sélectionnée pour une isolation de routine peut avoir des exigences différentes de celles censées fonctionner fréquemment ou résister à une pression différentielle importante.
2. Conception à double excentrique et performances de fonctionnement
Vannes papillon double excentrique utilisez un agencement de disque et d'arbre décalés pour réduire le contact entre le disque et le siège lors de l'ouverture. Cette conception peut contribuer à réduire le frottement du siège et le couple de fonctionnement par rapport aux conceptions concentriques conventionnelles, en fonction de la construction de la vanne et des conditions de fonctionnement.
Pour les conduites d’eau de grand diamètre, les avantages techniques peuvent inclure :
Ces caractéristiques doivent être évaluées dans le cadre de l’ensemble complet de vanne. La géométrie à double excentrique ne garantit pas à elle seule un taux de fuite, une durée de vie ou une valeur de couple particulière ; ceux-ci dépendent des exigences spécifiées en matière de conception et de vérification.
3. Paramètres clés pour la sélection des vannes
Avant de spécifier une vanne papillon de grand diamètre, les ingénieurs doivent examiner les paramètres suivants.
Diamètre nominal et dimensions de raccordement
Le diamètre nominal de la vanne doit correspondre à la conception du pipeline. Les dimensions des brides, la pression nominale, les dimensions face à face et les dégagements d'installation doivent également être vérifiés par rapport aux spécifications du projet applicables.
Pression nominale et pression différentielle
La pression nominale ne constitue qu’une partie du processus de sélection. Les ingénieurs doivent prendre en compte la pression de fonctionnement normale, la pression maximale, la pression différentielle à travers la vanne fermée et toutes les conditions transitoires pertinentes.
Lorsque les pompes démarrent ou s'arrêtent, ou lorsque des changements rapides de débit peuvent se produire, les conditions de surpression et de coup de bélier doivent être évaluées séparément. La vanne et l'actionneur sélectionnés doivent être adaptés à l'enveloppe de fonctionnement spécifiée.
Conditions d'écoulement et perte de charge
La géométrie du disque et la position ouverte de la vanne affectent la résistance au débit. Pour les applications impliquant un fonctionnement fréquent ou une régulation du débit, les ingénieurs doivent évaluer la capacité de débit et la plage de fonctionnement requises plutôt que de se fier uniquement à la taille nominale du tuyau.
Lorsque la consommation d'énergie est importante, la perte de pression à travers la vanne doit être évaluée à l'aide des données pertinentes du fabricant et des calculs hydrauliques du projet.
Matériaux et compatibilité avec l'eau
Les matériaux du corps, du disque, de l'arbre, du siège et du revêtement doivent être sélectionnés en fonction du fluide, de la température, de la pression, de l'exposition à la corrosion et des exigences applicables en matière de qualité de l'eau.
Pour les applications liées à l'eau, l'équipe de projet doit également vérifier toutes les approbations requises pour l'eau potable. L'approbation d'un composant individuel ne doit pas automatiquement être interprétée comme l'approbation de l'ensemble de vanne complet.
Exploitation et entretien
Les modalités d'exploitation doivent refléter l'environnement d'installation et la stratégie de maintenance. Le fonctionnement de la boîte de vitesses et du volant peut être approprié pour certaines installations, tandis que l'actionnement électrique peut être nécessaire pour le fonctionnement à distance ou l'intégration avec un système de contrôle.
Les installations enterrées ou immergées nécessitent une attention particulière à la protection de l'enceinte, à l'accès, à la configuration des actionneurs et aux exigences environnementales spécifiques au projet.
4. Normes applicables : vérifier les exigences pour chaque projet
Les normes fournissent un cadre pour définir la conception, l’évaluation, le marquage, la documentation et les exigences spécifiques aux applications des vannes. Les documents applicables doivent être confirmés par rapport aux spécifications du projet et à l'édition des normes requises par l'acheteur.
La norme EN 593 couvre les vannes papillon métalliques pour applications industrielles, y compris les exigences de conception et de documentation. L'édition 2026 a été publiée en septembre 2026, remplaçant l'édition précédente de 2017 dans les catalogues de normes nationales concernés.
Pour les applications d'approvisionnement en eau, les normes EN 1074-1 et EN 1074-2 doivent également être prises en compte, le cas échéant. La norme EN 1074-2 répond aux exigences spécifiques aux vannes d'isolement pour l'alimentation en eau. Les éditions pertinentes et les exigences contractuelles doivent être vérifiées lors de la conception et de la passation des marchés du projet.
Pour les projets spécifiant les normes de l'American Water Works Association, la norme AWWA applicable doit être sélectionnée en fonction du type de vanne, de sa taille, des conditions de service et des exigences du projet. Par exemple, l'AWWA C516 s'adresse aux vannes papillon à siège en caoutchouc de grand diamètre de 2 000 mm (78 po) et plus. Sa portée et les limites de service spécifiées doivent être vérifiées avant de l'appliquer à un projet particulier.
La conformité doit être confirmée par la documentation technique du fabricant et les dossiers d'inspection ou d'essai requis. Une référence à une norme ne doit pas être considérée comme une preuve de certification ou de conformité, à moins que la documentation produit pertinente ne soutienne cette affirmation.
5. Que devraient inclure les entrepreneurs EPC dans une demande de prix ?
Une demande technique complète aide le fabricant à évaluer la configuration requise et à identifier toute information manquante avant le devis.
Pour les vannes papillon de grand diamètre, la demande de prix devrait idéalement inclure :
Lorsque les spécifications ne sont pas encore finalisées, l'acheteur doit identifier les conditions de fonctionnement connues et les exigences en suspens. Cela permet au constructeur de clarifier la configuration proposée avant l'émission de l'offre technique et commerciale.
6. Sélection d'une vanne papillon pour les projets d'infrastructures hydrauliques
La sélection d'une vanne papillon appropriée nécessite l'évaluation combinée des conditions hydrauliques, des exigences de pression, des performances d'étanchéité, des matériaux, de l'actionnement et des normes applicables. Pour les pipelines de grand diamètre, les modalités d'exploitation et l'environnement d'installation sont également importants pour la maintenance à long terme.

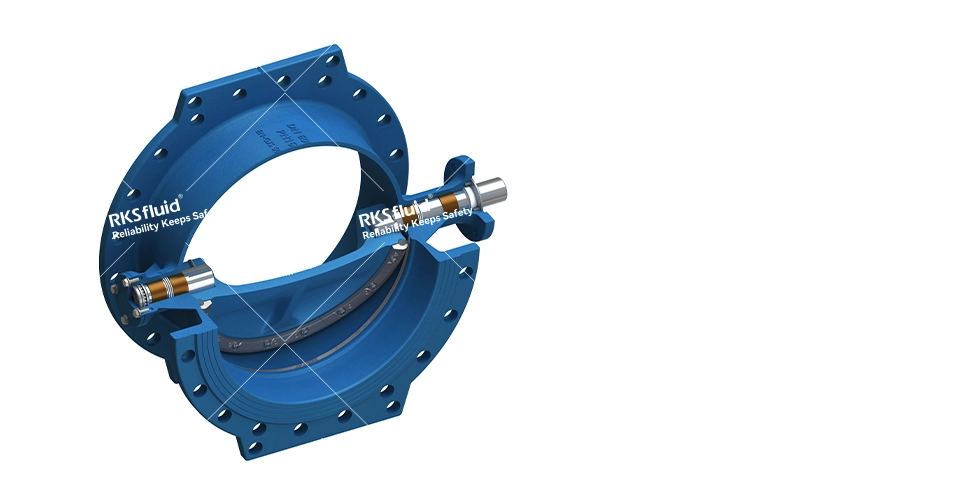

RKSfluid fournit des vannes papillon industrielles pour l'eau et d'autres applications de canalisations spécifiées. La vanne papillon double excentrique de la série ATHENA est conçue pour les exigences de projets impliquant une construction à double excentrique, des connexions à brides et différentes configurations de fonctionnement.
La configuration standard ATHENA couvre les DN150 à DN1800 et PN10, PN16 et PN25, le PN40 étant disponible sur demande, sous réserve de la conception et de la configuration applicables. La sélection finale doit être confirmée par rapport à la fiche technique du projet, aux conditions d'exploitation et aux exigences en matière de documentation.
Pour un devis spécifique au projet, fournissez le diamètre requis, la pression nominale, le fluide, la norme de connexion, la méthode de fonctionnement et toute exigence d'inspection ou d'approbation applicable.
Explorez le Vanne papillon double excentrique série ATHENA : Contactez RKSfluid avec les spécifications de votre projet pour discuter de la configuration de vanne appropriée pour votre application.
