버터플라이 밸브의 일반적인 누출 문제 및 송수관 시스템에서 이를 해결하는 방법

버터플라이 밸브의 누출이 중요한 엔지니어링 문제인 이유

물 송배수 시스템에서 밸브 누출은 단순히 사소한 결함이 아니라 시스템 신뢰성과 운영 비용에 직접적인 영향을 미칩니다.

프로젝트에서 누출 문제는 종종 다음과 같은 결과를 초래합니다.

• 압력 손실 및 시스템 효율성 감소
• 펌프 에너지 소비 증가
• 식수 시스템의 오염 위험
• 예상치 못한 유지 관리 및 종료

실제로 누출은 시운전 후 가장 자주 발생하는 문제 중 하나입니다.

버터플라이 밸브의 누출 유형

누출 유형을 이해하는 것이 문제 해결의 첫 번째 단계입니다.

내부누설(시트누설)
밸브가 완전히 닫혔지만 유체가 여전히 밀봉 인터페이스를 통과할 때 발생합니다.
물 공급 및 파이프라인 격리 시스템에서 가장 중요

외부누설
일반적으로 다음과 같은 이유로 밸브 본체 외부에서 발생합니다.

• 스템 밀봉 영역
• 플랜지 연결
• 신체 관절

일반적으로 감지하고 수정하기가 더 쉽습니다.

내부 누출의 일반적인 원인

1. 밸브 시트의 잔해 손상

원인:
파이프라인에 남은 용접 슬래그
모래, 녹 또는 입자
설치 전 적절한 파이프라인 플러싱이 없음

엔지니어링 영향:
씰링 표면 긁힘
영구 누출 경로

2. 잘못된 설치 정렬

원인:
잘못 정렬된 플랜지
고르지 못한 볼트 조임

결과:
디스크가 시트에 완전히 닿지 않습니다.
불균일한 밀봉 압력

3. 잘못된 밸브 선택

원인:
대구경 또는 고주기 시스템에 동심 버터플라이 밸브 사용
부적절한 시트 재질

결과:
마모가 가속화됨
씰링 성능 감소

4. 과도한 차압

원인:
설계 조건을 넘어서 사용된 밸브
잘못된 시스템 압력 가정

결과:
좌석 변형
부하 시 누출

5. 잦은 작동으로 인한 마모

원인:
높은 개폐 빈도
고마찰 시트 설계

결과:
밀봉 성능의 점진적 저하

외부 누출의 일반적인 원인

1. 스템 밀봉 실패

원인:
포장 마모 또는 노화
정기점검 부족

2. 플랜지 누출

원인:
부적절한 개스킷 설치
조임 토크가 고르지 않음

3. 코팅 손상 및 부식

원인:
불충분한 코팅 두께
공격적인 환경(예: 해안 또는 염수)

엔지니어링 프로젝트에서 누출을 방지하는 방법

대부분의 경우 제품 불량으로 인한 누수는 아니지만, 선택 및 설치 문제로 인해.

1. 적절한 파이프라인 청소 보장

• 설치 전 파이프라인 플러시
• 용접 잔여물 및 부스러기 제거

이것은 가장 효과적인 예방 조치 중 하나입니다.

2. 올바른 설치 절차를 따르십시오.

• 플랜지를 올바르게 정렬
• 교차 순서로 볼트를 조이세요
• 과도한 기계적 스트레스를 피하십시오

3. 올바른 밸브 디자인 선택

직경이 큰 송수관의 경우: 이중 편심 버터플라이 밸브가 선호되는 이유는 다음과 같습니다.

• 디스크와 시트 사이의 마찰 감소
• 낮은 마모율
• 시간이 지나도 더욱 안정적인 밀봉

4. 적절한 좌석 구성을 선택하세요

• 표준 급수 시스템 → 에폭시 코팅 시트
• 까다로운 환경 → 용접된 스테인레스 스틸 시트

이는 장기적인 밀봉 성능에 직접적인 영향을 미칩니다.

5. 설치 환경 고려

매설 또는 수중 응용 분야의 경우:

• IP68 보호 기능이 있는 기어박스를 사용하세요.
• 장기적인 밀봉 무결성 보장

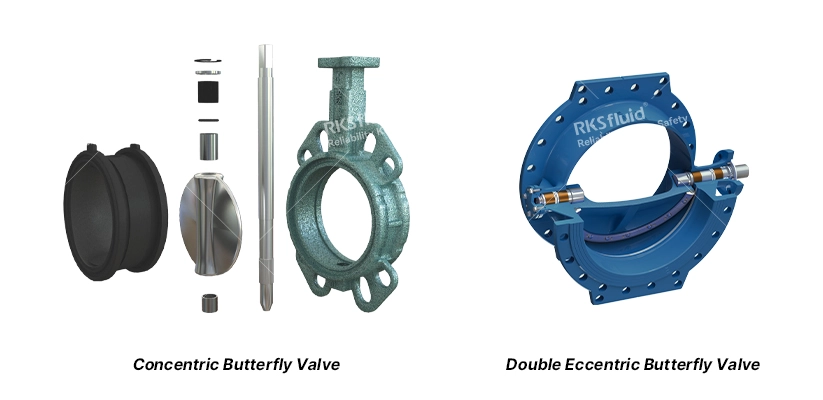

이중 편심 버터플라이 밸브가 누출 위험을 줄이는 이유

동심 버터플라이 밸브와 비교:

• 열 때 디스크가 시트에서 멀어집니다.
• 마찰 및 기계적 마모 감소
• 시간이 지나면서 씰링 형상이 개선됨

이로 인해 다음 용도에 적합합니다: 시립 수도 시스템, 펌프장, 대구경 송전 파이프라인

엔지니어링 노트

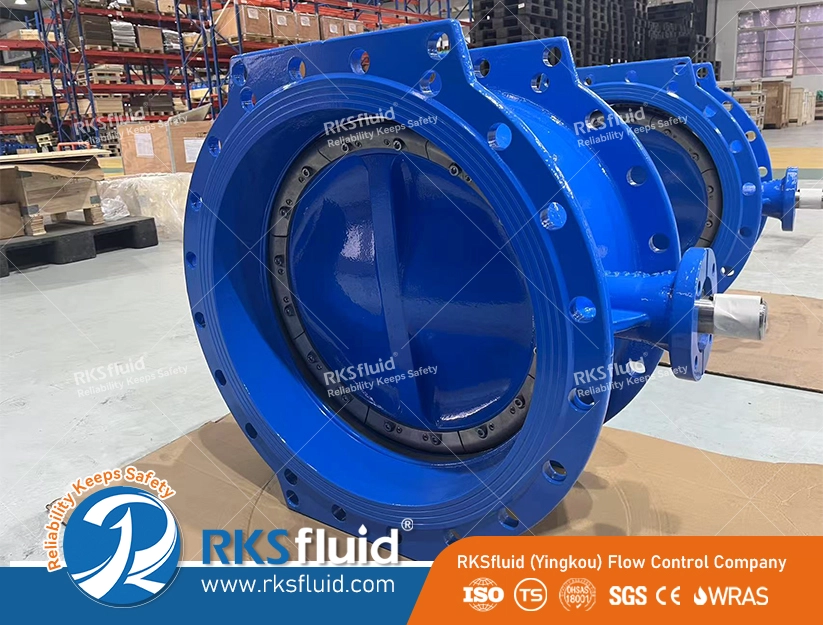

예를 들어, ATHENA 이중 편심 버터플라이 밸브 옵션으로 용접된 스테인리스 스틸 시트와 IP68 등급 기어박스로 설계되어 까다로운 수자원 인프라 프로젝트에서 안정적인 밀봉 성능과 안정적인 작동을 보장합니다.

현장 문제 해결 체크리스트

누출이 발생하면 엔지니어는 다음을 확인해야 합니다.

• 작동 압력 하에서 밸브가 완전히 닫혀 있습니까?
• 씰링 영역에 이물질이 있습니까?
• 플랜지가 올바르게 정렬되어 있습니까?
• 좌석이 마모되었거나 손상되었습니까?
• 액추에이터 토크가 완전 폐쇄에 충분합니까?

많은 경우 누출은 밸브 결함보다는 설치 또는 작동과 관련이 있습니다.

수리 또는 교체: 결정 방법

다음과 같은 경우 교체를 권장합니다.

• 시트 파손이 심함
• 유지보수 후에도 누출이 지속됩니다
• 밸브의 수명이 초과되었습니다.

이러한 경우 이중 편심 설계로 업그레이드하면 시스템 신뢰성이 크게 향상될 수 있습니다.

누출 문제 해결 또는 밸브 선택에 대한 지원이 필요하십니까?

프로젝트에서 누출 문제가 발생하는 경우:
프로젝트 세부정보를 보내주세요:

• 밸브 크기(DN)
• 압력/차압
• 중간
• 설치 유형
• 누출 문제에 대한 설명

당사 엔지니어링 팀은 다음을 제공합니다.

• 근본 원인 분석
• 밸브 선택 권장 사항
• ATHENA 이중 편심 버터플라이 밸브 기술 데이터시트

우리 엔지니어들이 프로젝트별 권장 사항을 포함하여 24시간 이내에 응답할 것입니다.

누출은 단순한 밸브 문제가 아니라 시스템 엔지니어링 문제입니다.
파이프라인 시스템의 장기적인 성능을 보장하려면 올바른 선택, 적절한 설치 및 적절한 밸브 설계가 필수적입니다.
