مشاكل التسرب الشائعة في صمامات الفراشة وكيفية إصلاحها في أنظمة خطوط أنابيب المياه

لماذا يعتبر التسرب في صمامات الفراشة مشكلة هندسية حرجة

في أنظمة نقل وتوزيع المياه، لا يعد تسرب الصمام مجرد عيب بسيط - فهو يؤثر بشكل مباشر على موثوقية النظام وتكلفة التشغيل.

في المشاريع، غالبًا ما تؤدي مشكلات التسرب إلى:

• فقدان الضغط وانخفاض كفاءة النظام
• زيادة استهلاك طاقة المضخة
• خطر التلوث في شبكات المياه الصالحة للشرب
• صيانة وإغلاق غير متوقع

من الناحية العملية، يعد التسرب أحد أكثر المشكلات شيوعًا التي تتم مواجهتها بعد التشغيل.

أنواع التسرب في صمامات الفراشة

إن فهم نوع التسرب هو الخطوة الأولى في استكشاف الأخطاء وإصلاحها.

تسرب داخلي (تسرب المقعد)
يحدث عندما يكون الصمام مغلقًا بالكامل ولكن السائل لا يزال يمر عبر واجهة الختم.
الأكثر أهمية في أنظمة عزل إمدادات المياه وخطوط الأنابيب

التسرب الخارجي
يحدث خارج جسم الصمام، عادةً من:

• منطقة ختم الجذعية
• اتصالات شفة
• مفاصل الجسم

عادة ما يكون من الأسهل اكتشافها وإصلاحها

الأسباب الشائعة للتسرب الداخلي

1. تلف الحطام في مقعد الصمام

السبب:
خبث اللحام المتبقي في خط الأنابيب
الرمال والصدأ أو الجسيمات
لا يوجد تنظيف مناسب لخط الأنابيب قبل التثبيت

التأثير الهندسي:
خدش سطح الختم
مسار التسرب الدائم

2. محاذاة التثبيت غير الصحيحة

السبب:
الشفاه المنحرفة
تشديد الترباس بشكل غير متساو

النتيجة:
لا يمكن للقرص الاتصال بالمقعد بشكل كامل
ضغط الختم غير موحد

3. اختيار الصمام غير الصحيح

السبب:
استخدام صمام فراشة متحدة المركز بقطر كبير أو أنظمة دورة عالية
مادة المقعد غير مناسبة

النتيجة:
تآكل متسارع
انخفاض أداء الختم

4. الضغط التفاضلي المفرط

السبب:
يستخدم الصمام خارج ظروف التصميم
افتراضات ضغط النظام غير صحيحة

النتيجة:
تشوه المقعد
تسرب تحت الحمل

5. ارتداء بسبب التشغيل المتكرر

السبب:
تردد فتح/إغلاق عالي
تصميم مقعد عالي الاحتكاك

النتيجة:
التدهور التدريجي لأداء الختم

الأسباب الشائعة للتسرب الخارجي

1. فشل ختم الجذع

السبب:
ارتداء التعبئة أو الشيخوخة
عدم وجود فحص دوري

2. تسرب شفة

السبب:
تركيب طوقا غير صحيح
عزم الدوران غير المتكافئ

3. تلف الطلاء والتآكل

السبب:
سمك الطلاء غير كاف
بيئة عدوانية (مثل المياه الساحلية أو المياه المالحة)

كيفية منع التسرب في المشاريع الهندسية

في معظم الحالات، لا يحدث التسرب بسبب عيوب في المنتج، ولكن عن طريق قضايا الاختيار والتثبيت.

1. ضمان التنظيف المناسب لخطوط الأنابيب

• تدفق خط الأنابيب قبل التثبيت
• إزالة بقايا اللحام والحطام

هذا هو واحد من التدابير الوقائية الأكثر فعالية

2. اتبع إجراءات التثبيت الصحيحة

• محاذاة الشفاه بشكل صحيح
• تشديد البراغي في التسلسل العرضي
• تجنب الإجهاد الميكانيكي المفرط

3. حدد تصميم الصمام الصحيح

بالنسبة لخطوط أنابيب المياه ذات القطر الكبير: يُفضل استخدام صمامات الفراشة اللامركزية المزدوجة للأسباب التالية:

• تقليل الاحتكاك بين القرص والمقعد
• انخفاض معدل التآكل
• إغلاق أكثر استقرارًا مع مرور الوقت

4. اختر تكوين المقعد المناسب

• أنظمة المياه القياسية → مقعد مطلي بالإيبوكسي
• البيئات الصعبة ← مقعد ملحوم من الفولاذ المقاوم للصدأ

وهذا يؤثر بشكل مباشر على أداء الختم على المدى الطويل

5. ضع في اعتبارك بيئة التثبيت

للتطبيقات المدفونة أو المغمورة:

• استخدم علب التروس ذات حماية IP68
• ضمان سلامة الختم على المدى الطويل

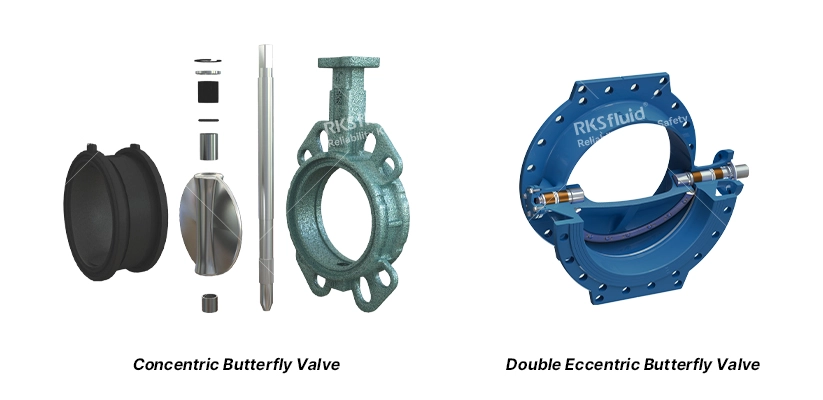

لماذا تعمل صمامات الفراشة اللامركزية المزدوجة على تقليل مخاطر التسرب

بالمقارنة مع صمامات الفراشة متحدة المركز:

• يتحرك القرص بعيدًا عن المقعد أثناء الفتح
• تقليل الاحتكاك والتآكل الميكانيكي
• تحسين هندسة الختم مع مرور الوقت

وهذا يجعلها مناسبة لـ: أنظمة المياه البلدية، ومحطات الضخ، وخطوط أنابيب النقل ذات القطر الكبير

ملاحظة هندسية

على سبيل المثال، أثينا صمامات الفراشة اللامركزية المزدوجة تم تصميمها بمقاعد اختيارية ملحومة من الفولاذ المقاوم للصدأ وعلب تروس ذات تصنيف IP68، مما يساعد على ضمان أداء إغلاق مستقر وتشغيل موثوق في مشاريع البنية التحتية للمياه كثيرة المتطلبات.

قائمة مراجعة استكشاف الأخطاء وإصلاحها الميدانية

عند حدوث تسرب، يجب على المهندسين التحقق من:

• هل الصمام مغلق بالكامل تحت ضغط التشغيل؟
• هل هناك حطام في منطقة الختم؟
• هل الشفاه محاذاة بشكل صحيح؟
• هل المقعد مهترئ أم تالف؟
• هل عزم دوران المحرك كافٍ للإغلاق الكامل؟

في كثير من الحالات، يرتبط التسرب بالتركيب أو التشغيل وليس بعيوب الصمام.

الإصلاح أو الاستبدال: كيف تقرر

يوصى بالاستبدال عندما:

• ضرر المقعد شديد
• يستمر التسرب بعد الصيانة
• لقد تجاوز الصمام عمر الخدمة

في مثل هذه الحالات، يمكن أن تؤدي الترقية إلى تصميم مزدوج غريب الأطوار إلى تحسين موثوقية النظام بشكل كبير.

هل تحتاج إلى دعم لاستكشاف أخطاء التسرب وإصلاحها أو اختيار الصمام؟

إذا كنت تواجه مشكلات التسرب في مشروعك:
أرسل لنا تفاصيل مشروعك:

• حجم الصمام (DN)
• الضغط / الضغط التفاضلي
• متوسط
• نوع التثبيت
• وصف مشكلة التسرب

سيقدم فريقنا الهندسي:

• تحليل السبب الجذري
• توصية اختيار الصمام
• ورقة البيانات الفنية لصمامات الفراشة اللامركزية المزدوجة ATHENA

سوف يستجيب مهندسونا خلال 24 ساعة بتوصيات خاصة بالمشروع.

التسرب ليس مجرد مشكلة في الصمامات، بل هو مشكلة في هندسة النظام.
يعد الاختيار الصحيح والتركيب المناسب وتصميم الصمام المناسب أمرًا ضروريًا لضمان الأداء طويل المدى في أنظمة خطوط الأنابيب.
