A escolha da válvula borboleta correta depende de mais fatores do que apenas o tamanho da tubulação e a pressão nominal. O projeto da válvula, o desempenho da vedação, a frequência de operação, as condições de pressão e os requisitos de ciclo de vida também devem ser considerados.
Para sistemas de abastecimento de água, tratamento de água, estações de bombeamento e tubulações industriais, duas opções comumente consideradas são as válvulas borboleta concêntricas e as válvulas borboleta de dupla excentricidade. Mas qual a diferença entre elas e quando se deve optar por uma válvula borboleta de dupla excentricidade?
1. O que é uma válvula borboleta concêntrica?
Uma válvula borboleta concêntrica , também conhecida como válvula borboleta de linha central, possui uma haste posicionada ao longo da linha central do disco da válvula e da tubulação.
Quando a válvula abre ou fecha, o disco gira em torno de seu eixo central. O disco permanece em contato com a sede resiliente durante a maior parte do ciclo de operação.
Este design é relativamente simples e compacto, o que o torna amplamente utilizado em:
Suas principais vantagens incluem construção simples, dimensões compactas, peso relativamente baixo e custo competitivo.
No entanto, o contato contínuo entre o disco e a sede pode resultar em maior atrito e desgaste da sede, principalmente quando a válvula é operada com frequência ou usada sob condições de alta pressão.
2. O que é uma válvula borboleta de dupla excentricidade?

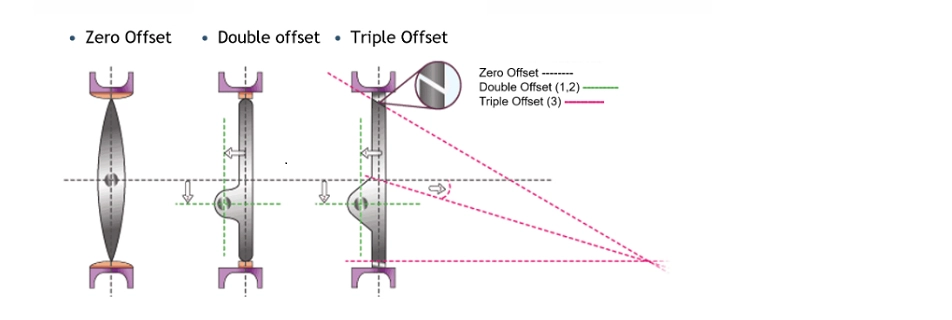

Uma válvula borboleta de dupla excentricidade afasta a haste da linha central do disco e da tubulação.
Esse design deslocado permite que o disco se afaste da sede logo após a abertura e se aproxime da sede principalmente durante o estágio final de fechamento. Como resultado, a válvula apresenta um contato deslizante significativamente menor entre o disco e a sede durante a operação.
Este modelo é comumente usado para:
O design de excentricidade dupla é particularmente valioso onde o desempenho de desligamento confiável e o desgaste reduzido da sede são importantes.

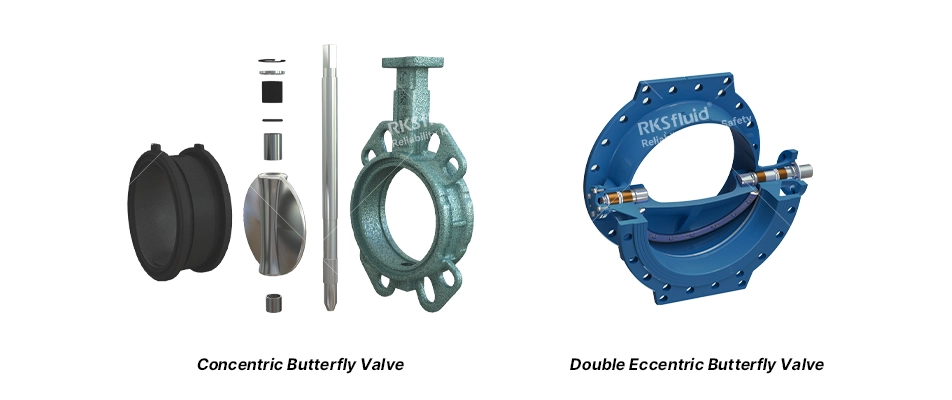

3. Válvula borboleta dupla excêntrica versus concêntrica
| Recurso | Válvula borboleta concêntrica | Válvula borboleta de dupla excentricidade |
| design da haste do disco | Linha central | Deslocamento duplo |
| Contato do assento | Contato contínuo durante a rotação | Contato reduzido durante a maior parte da rotação |
| Atrito operacional | Relativamente mais alto | Mais baixo |
| desgaste do assento | Maior sob operação frequente | Reduzido |
| Desempenho de vedação | Adequado para aplicações gerais | Desempenho de desligamento aprimorado |
| Torque operacional | Geralmente menor para válvulas menores | Depende do tamanho, da pressão e do design do assento. |
| Aplicações de grande diâmetro | Adequado dependendo das condições. | Particularmente adequado |
| Operação de alto ciclo | Dependente da aplicação | Mais adequado |
| Custo inicial | Geralmente mais baixo | Geralmente mais alto |
| Considerações sobre o ciclo de vida | Adequado para serviço padrão | Vantajoso quando a durabilidade é importante. |
O ponto importante é que uma válvula borboleta de dupla excentricidade não é automaticamente a melhor escolha para todas as aplicações.
A escolha correta depende das condições operacionais reais e dos requisitos do projeto.
4. Por que o design de excentricidade dupla reduz o desgaste do assento?
Essa é uma das diferenças mais importantes entre os dois modelos.
Em uma válvula borboleta concêntrica, o disco permanece em contato com a sede resiliente enquanto gira. Isso cria atrito entre o disco e a sede.
Em uma válvula borboleta de dupla excentricidade, a posição descentrada da haste altera o movimento do disco. Durante a abertura, o disco se afasta da sede mais cedo na rotação. Durante o fechamento, o disco se aproxima da sede principalmente próximo à posição final de fechamento.
O resultado pode incluir:
Para tubulações de grande diâmetro, onde a operação das válvulas pode envolver forças e torque significativos, essa vantagem de projeto torna-se ainda mais importante.
5. Qual válvula é melhor para tubulações de água de grande diâmetro?
Para tubulações de água de grande diâmetro, as válvulas borboleta de dupla excentricidade são frequentemente preferidas, especialmente quando o sistema requer fechamento confiável, operação frequente ou serviço de longo prazo.
Por exemplo, um projeto pode exigir válvulas para:
Nessas aplicações, a seleção deve considerar mais do que apenas o preço de compra.
Os engenheiros devem avaliar:
Dimensões da válvula + classificação de pressão + frequência de operação + requisitos de vedação + torque do atuador + requisitos de ciclo de vida
Uma válvula com um custo inicial ligeiramente superior pode oferecer uma melhor relação custo-benefício geral quando se consideram a redução da necessidade de manutenção e a maior vida útil.
6. Quando você deve escolher uma válvula borboleta concêntrica?
Para aplicações gerais em água, HVAC e indústria, uma válvula borboleta concêntrica pode oferecer uma solução com boa relação custo-benefício.
7. Quando você deve escolher uma válvula borboleta de dupla excentricidade ?
Uma válvula borboleta de dupla excentricidade deve ser considerada quando a aplicação exigir maior desempenho ou condições de operação mais exigentes.
Tamanhos de válvulas grandes
Para tubulações de grande diâmetro, o contato reduzido da sede proporcionado pelo design de dupla excentricidade pode oferecer vantagens operacionais significativas.
Operação frequente
Em locais onde as válvulas são abertas e fechadas regularmente, minimizar o atrito e o desgaste da sede torna-se ainda mais importante.
Desligamento confiável
Os projetos de dupla excentricidade podem proporcionar um desempenho de vedação confiável quando selecionados e fabricados adequadamente para as condições de serviço exigidas.
Operação de longo prazo
Para projetos de infraestrutura e industriais onde o acesso para manutenção é difícil ou o tempo de inatividade é dispendioso, o desempenho ao longo do ciclo de vida deve ser considerado juntamente com o preço inicial da válvula.
8. Que outros fatores os engenheiros devem considerar?
A excentricidade da válvula é apenas uma parte do processo de seleção.
Antes de especificar uma válvula borboleta, os engenheiros também devem confirmar:
Para válvulas de grande diâmetro ou automatizadas, o cálculo do torque do atuador e as condições de operação da válvula devem ser confirmados antes da seleção final.

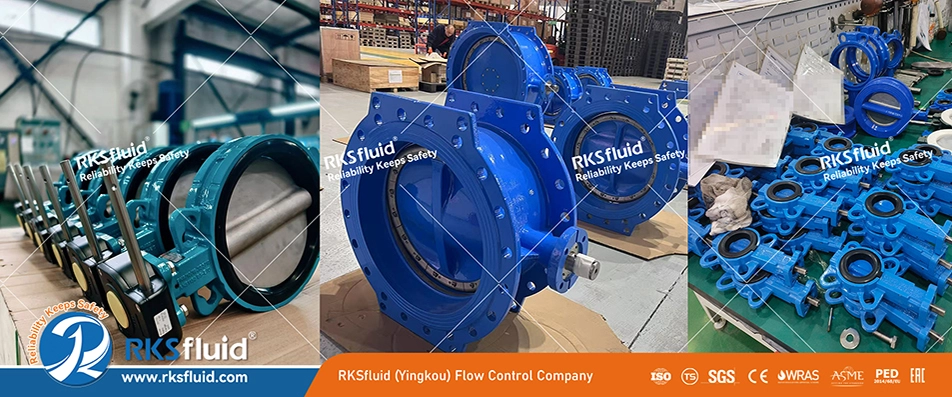

9. Válvula borboleta de dupla excentricidade da série ATHENA da RKSfluid
Para aplicações em transmissão de água e tubulações industriais, a RKSfluid oferece a válvula borboleta de dupla excentricidade da série ATHENA.
Projetado para aplicações que exigem isolamento de fluxo confiável, redução do atrito na sede e desempenho operacional de longo prazo.
As configurações típicas incluem:
A seleção do atuador pode ser feita de acordo com o tamanho da válvula, a pressão, as condições de operação e o torque necessário.
Para projetos que exigem uma configuração específica, a RKSfluid pode fornecer suporte técnico para seleção de válvulas, configuração de materiais e compatibilidade de atuadores.
10. Duplo excêntrico ou concêntrico: qual você deve escolher?
Não existe uma resposta universal.
Para aplicações de uso geral e com restrições de custo, uma válvula borboleta concêntrica pode ser a opção mais econômica.
Para tubulações de grande diâmetro, operação frequente, requisitos de vedação exigentes ou projetos onde o desempenho ao longo do ciclo de vida é importante, uma válvula borboleta de dupla excentricidade costuma ser a solução mais adequada.
A melhor escolha deve ser baseada nas condições operacionais completas, e não apenas no preço da válvula.
Ao selecionar uma válvula borboleta para uma tubulação de transmissão de água, estação de bombeamento, estação de tratamento de água ou tubulação industrial, informe as dimensões da válvula, a pressão nominal, o fluido, a temperatura, as conexões e os requisitos de acionamento.
A RKSfluid pode ajudar a recomendar uma configuração de válvula borboleta e uma solução de atuador adequadas com base nos requisitos do seu projeto.
