صمام الفراشة مزدوج اللامركزية مقابل صمام الفراشة متحد المركز: أيهما يجب أن تختار؟

يعتمد اختيار صمام الفراشة المناسب على أكثر من مجرد حجم خط الأنابيب ومعدل الضغط. يجب مراعاة تصميم الصمام، وأداء منع التسرب، وتواتر التشغيل، وظروف الضغط، ومتطلبات دورة الحياة.

في مجال إمدادات المياه، ومعالجة المياه، ومحطات الضخ، وأنظمة الأنابيب الصناعية، يُعدّ صمام الفراشة المركزي وصمام الفراشة اللامركزي المزدوج من الخيارات الشائعة. فما الفرق بينهما، ومتى يُنصح باختيار صمام الفراشة اللامركزي المزدوج؟

1. ما هو صمام الفراشة متحد المركز؟

صمام الفراشة المركزي ، المعروف أيضًا باسم صمام الفراشة المركزي، له ساق موضوعة على طول الخط المركزي لقرص الصمام وخط الأنابيب.

عندما يُفتح الصمام أو يُغلق، يدور القرص حول محوره المركزي. ويبقى القرص على اتصال بالمقعد المرن خلال معظم دورة التشغيل.

يتميز هذا التصميم بالبساطة والصغر نسبياً، مما يجعله واسع الاستخدام في:

• أنظمة توزيع المياه
• أنظمة التدفئة والتهوية وتكييف الهواء
• خطوط الأنابيب الصناعية العامة
• أنظمة الحماية من الحرائق
• تطبيقات الضغط المنخفض إلى المتوسط

تشمل مزاياها الرئيسية سهولة البناء، والأبعاد المدمجة، والوزن المنخفض نسبياً، والتكلفة التنافسية.

ومع ذلك، فإن التلامس المستمر بين القرص والمقعد يمكن أن يؤدي إلى زيادة الاحتكاك وتآكل المقعد، خاصة عندما يتم تشغيل الصمام بشكل متكرر أو استخدامه في ظل ظروف ضغط أعلى.

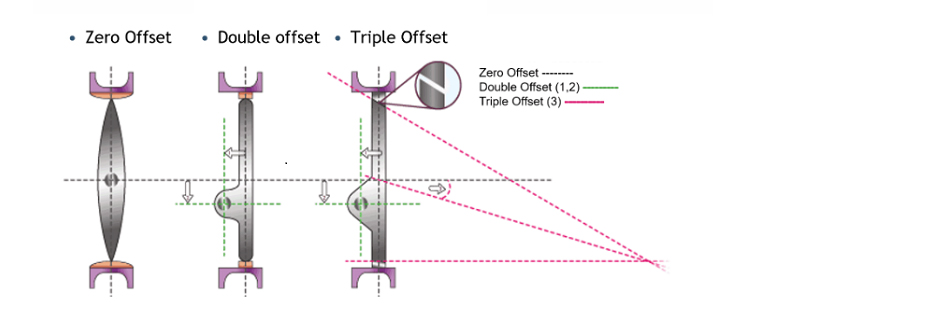

2. ما هو صمام الفراشة ذو المركز المزدوج؟

يقوم صمام الفراشة اللامركزي المزدوج بتحريك الجذع بعيدًا عن الخط المركزي للقرص وخط الأنابيب.

يسمح هذا التصميم غير المتماثل للقرص بالابتعاد عن المقعد بعد الفتح بفترة وجيزة، والاقتراب منه بشكل رئيسي خلال المرحلة الأخيرة من الإغلاق. ونتيجة لذلك، يقل الاحتكاك الانزلاقي بين القرص والمقعد بشكل ملحوظ أثناء تشغيل الصمام.

يُستخدم هذا التصميم عادةً في:

• أنابيب المياه ذات القطر الكبير
• أنظمة نقل المياه
• محطات الضخ
• محطات معالجة المياه
• أنظمة المياه الصناعية
• تطبيقات خطوط الأنابيب ذات الدورة العالية
• التطبيقات التي تتطلب تحسينًا في منع التسرب وعمر خدمة أطول

يُعد التصميم اللامركزي المزدوج ذا قيمة خاصة عندما يكون أداء الإغلاق الموثوق به وتقليل تآكل المقعد أمراً مهماً.

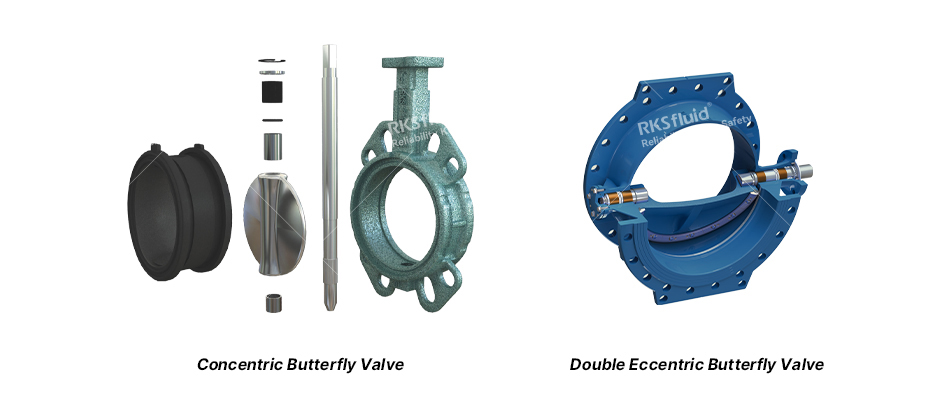

3. صمام الفراشة مزدوج اللامركزية مقابل صمام الفراشة متحد المركز

النقطة المهمة هي أن صمام الفراشة ذو اللامركزية المزدوجة ليس بالضرورة الخيار الأفضل لكل تطبيق.

يعتمد الاختيار الصحيح على ظروف التشغيل الفعلية ومتطلبات المشروع.

4. لماذا يقلل التصميم اللامركزي المزدوج من تآكل المقعد؟

هذا أحد أهم الاختلافات بين التصميمين.

في صمام الفراشة متحد المركز، يبقى القرص على اتصال بالمقعد المرن أثناء دورانه. وهذا يخلق احتكاكًا بين القرص والمقعد.

في صمام الفراشة ذي المركز المزدوج، يؤدي موضع ساق الصمام المنزاح إلى تغيير حركة القرص. أثناء الفتح، يبتعد القرص عن المقعد في وقت مبكر من الدوران. أثناء الإغلاق، يقترب القرص من المقعد بشكل رئيسي قرب موضع الإغلاق النهائي.

قد تشمل النتيجة ما يلي:

• تقليل احتكاك المقعد
• تآكل الجزء السفلي من المقعد
• عملية أكثر سلاسة
• ملاءمة أفضل للتشغيل المتكرر
• تحسين عمر الخدمة في ظل ظروف التشغيل المناسبة

بالنسبة لخطوط الأنابيب ذات الأقطار الكبيرة، حيث يمكن أن ينطوي تشغيل الصمامات على قوى وعزم دوران كبيرين، تصبح ميزة التصميم هذه أكثر أهمية.

5. أي صمام هو الأفضل لخطوط أنابيب المياه ذات الأقطار الكبيرة؟

بالنسبة لخطوط أنابيب المياه ذات الأقطار الكبيرة، غالباً ما يفضل استخدام صمامات الفراشة اللامركزية المزدوجة، خاصة عندما يتطلب النظام إغلاقًا موثوقًا به، أو تشغيلًا متكررًا، أو خدمة طويلة الأمد.

على سبيل المثال، قد يتطلب مشروع ما صمامات من أجل:

• خطوط أنابيب المياه DN500–DN1800
• محطات الضخ
• أنظمة نقل المياه
• شبكات المياه البلدية
• محطات معالجة المياه
• أنظمة تدوير المياه الصناعية

في هذه التطبيقات، يجب أن يأخذ الاختيار في الاعتبار أكثر من مجرد سعر الشراء.

ينبغي على المهندسين تقييم ما يلي:

حجم الصمام + تصنيف الضغط + تردد التشغيل + متطلبات منع التسرب + عزم دوران المشغل + متطلبات دورة الحياة

قد يوفر الصمام ذو التكلفة الأولية الأعلى قليلاً قيمة إجمالية أفضل عند الأخذ في الاعتبار انخفاض الصيانة وعمر الخدمة الأطول.

6. متى يجب عليك اختيار صمام الفراشة متحد المركز؟

• التطبيق بسيط نسبياً
• الضغط وظروف التشغيل معتدلة
• لا يتم تشغيل الصمامات بشكل متكرر بشكل خاص
• تُعد الأبعاد المدمجة مهمة
• تُعد تكلفة المعدات الأولية أحد الاعتبارات الرئيسية
• يلبي التصميم ذو المقعد المرن متطلبات أداء منع التسرب.

بالنسبة لتطبيقات المياه العامة، وأنظمة التدفئة والتهوية وتكييف الهواء، والتطبيقات الصناعية، يمكن أن يوفر صمام الفراشة المتحد المركز حلاً فعالاً من حيث التكلفة.

7. متى يجب عليك اختيار صمام الفراشة مزدوج اللامركزية ؟

ينبغي النظر في استخدام صمام الفراشة اللامركزي المزدوج عندما يتطلب التطبيق أداءً أعلى أو ظروف تشغيل أكثر تطلبًا.

أحجام صمامات كبيرة

بالنسبة لخطوط الأنابيب ذات الأقطار الكبيرة، يمكن أن يوفر انخفاض مساحة التلامس مع المقعد في التصميم اللامركزي المزدوج مزايا تشغيلية كبيرة.

عملية متكررة

عندما يتم فتح الصمامات وإغلاقها بانتظام، يصبح تقليل احتكاك المقعد وتآكله أكثر أهمية.

إيقاف تشغيل موثوق

يمكن للتصاميم اللامركزية المزدوجة أن توفر أداءً موثوقًا به في منع التسرب عند اختيارها وتصنيعها بشكل صحيح وفقًا لظروف الخدمة المطلوبة.

التشغيل على المدى الطويل

بالنسبة لمشاريع البنية التحتية والمشاريع الصناعية حيث يصعب الوصول للصيانة أو يكون وقت التوقف مكلفًا، ينبغي مراعاة أداء دورة الحياة جنبًا إلى جنب مع سعر الصمام الأولي.

8. ما الذي يجب على المهندسين مراعاته أيضاً؟

لا يعد انحراف الصمام سوى جزء واحد من عملية الاختيار.

قبل تحديد مواصفات صمام الفراشة، يجب على المهندسين أيضًا التأكد مما يلي:

• الحجم، تصنيف الضغط، مادة جسم الصمام والقرص (يجب أن يتناسب اختيار المواد مع الوسط والضغط ودرجة الحرارة وظروف التآكل).
• مادة المقعد، نوع الاتصال؛
• التشغيل (يمكن اختيار علبة التروس اليدوية أو المشغل الكهربائي أو المشغل الهوائي وفقًا لمتطلبات التشغيل.)

بالنسبة للصمامات ذات الأقطار الكبيرة أو الصمامات الآلية، يجب التأكد من حساب عزم دوران المشغل وظروف تشغيل الصمام قبل الاختيار النهائي.

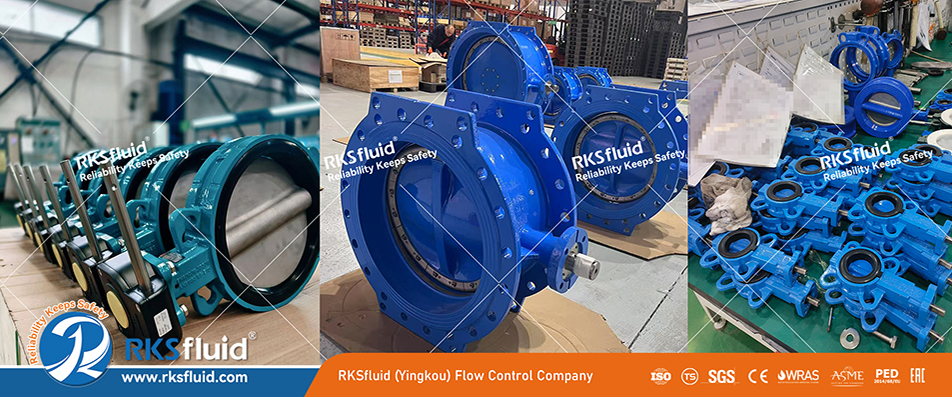

9. صمام فراشة مزدوج اللامركزية من سلسلة RKSfluid ATHENA

بالنسبة لتطبيقات نقل المياه وخطوط الأنابيب الصناعية، تقدم شركة RKSfluid صمام الفراشة اللامركزي المزدوج من سلسلة ATHENA.

مصمم للتطبيقات التي تتطلب عزلًا موثوقًا للتدفق، وتقليل احتكاك المقعد، وأداءً تشغيليًا طويل الأمد.

تشمل التكوينات النموذجية ما يلي:

• المقاس: DN150–DN1800
• الضغط: PN10، PN16، PN25؛ (PN40 متوفر عند الطلب)
• نوع التوصيل: شفة مزدوجة
• المقعد: حلقة مانعة للتسرب جانبية للقرص، EPDM، NBR
• القرص: حديد مطاوع، CF8، CF8M وخيارات أخرى حسب المتطلبات
• طريقة التشغيل: علبة تروس يدوية، أو مشغل كهربائي، أو مشغل هوائي
• علبة التروس: معيار IP67؛ معيار IP68 متوفر كخيار إضافي
• معايير التصميم: إن 593، إن 1074-1/2
• وجهاً لوجه: EN 558
• الحافة: EN 1092

يمكن دعم اختيار المشغل وفقًا لحجم الصمام والضغط وظروف التشغيل وعزم الدوران المطلوب.

بالنسبة للمشاريع التي تتطلب تكوينًا محددًا، يمكن لشركة RKSfluid تقديم الدعم الفني لاختيار الصمامات وتكوين المواد ومطابقة المشغلات.

10. اللامركزية المزدوجة أم المركزية: أيهما يجب أن تختار؟

لا توجد إجابة واحدة تناسب الجميع.

بالنسبة للتطبيقات العامة التي تراعي التكلفة، قد يكون صمام الفراشة المتحد المركز هو الخيار الأكثر اقتصادية.

بالنسبة لخطوط الأنابيب ذات الأقطار الكبيرة، والتشغيل المتكرر، ومتطلبات منع التسرب الصعبة، أو المشاريع التي يكون فيها أداء دورة الحياة مهمًا، فإن صمام الفراشة اللامركزي المزدوج غالبًا ما يكون الحل الأنسب.

ينبغي أن يستند الخيار الأفضل إلى ظروف التشغيل الكاملة بدلاً من سعر الصمام وحده.

إذا كنت بصدد اختيار صمام فراشة لخط أنابيب نقل المياه، أو محطة ضخ، أو محطة معالجة مياه، أو خط أنابيب صناعي، فيرجى تحديد حجم الصمام، وتصنيف الضغط، ونوع الوسط، ودرجة الحرارة، ومتطلبات التوصيل والتشغيل.

بإمكان شركة RKSfluid المساعدة في التوصية بتكوين صمام الفراشة المناسب وحل المشغل بناءً على متطلبات مشروعك.
