Doppelexzentrische vs. konzentrische Absperrklappe: Was ist besser für die Wasserübertragung?

In Wassertransport- und Abwasseraufbereitungsprojekten werden Absperrklappen häufig zur Durchflussisolierung und -regulierung eingesetzt.
Die Wahl des richtigen Ventildesigns – insbesondere zwischen konzentrischen und doppelexzentrischen Absperrklappen – wirkt sich jedoch direkt auf die Dichtungsleistung, die Lebensdauer und die langfristigen Wartungskosten aus.

Strukturelle Unterschiede: Warum exzentrisches Design wichtig ist?

Bei einer konzentrischen Absperrklappe werden Scheibe und Welle auf derselben Mittellinie wie die Rohrleitung platziert. Obwohl diese Konstruktion einfach ist, bleibt die Scheibe beim Öffnen und Schließen in ständigem Kontakt mit dem Sitz, was zu höherer Reibung und schnellerem Sitzverschleiß führt.

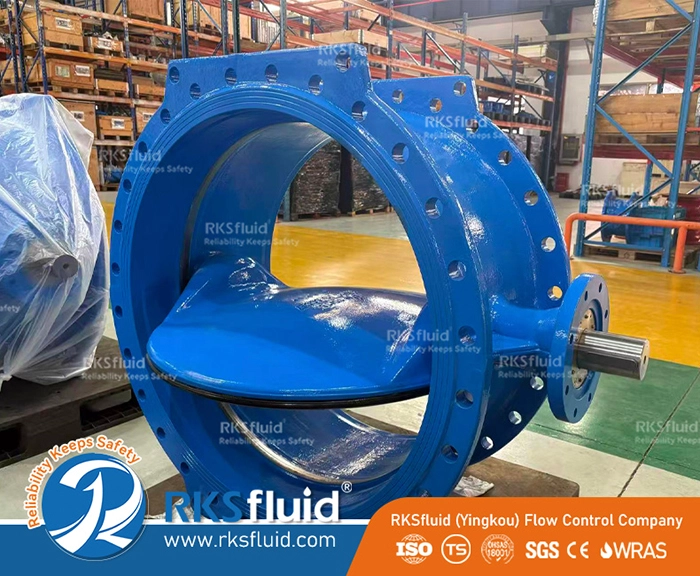

Im Gegensatz dazu a Doppelexzentrische Absperrklappe versetzt sowohl die Wellen- als auch die Scheibenmitte. Durch diese Konfiguration kann sich die Scheibe beim Öffnen sofort vom Sitz lösen, wodurch die Reibung erheblich reduziert und der Verschleiß der Dichtungskomponenten minimiert wird.

Leistungsvergleich bei Wasseranwendungen

Bei Rohrleitungen mit großem Durchmesser und häufigen Betriebsbedingungen bieten doppelt exzentrische Absperrklappen klare Vorteile in Bezug auf Haltbarkeit, Zuverlässigkeit und Betriebsstabilität.

Warum Doppelexzenterventile in Wasser- und Abwasserprojekten bevorzugt werden？

Kommunale Wassertransport- und Abwasseraufbereitungssysteme unterliegen häufig großen Rohrdurchmessern, häufigen Öffnungs- und Schließzyklen und strengen Anforderungen an die Leckagekontrolle.

Doppelte exzentrische Absperrklappen tragen dazu bei, Sitzschäden zu reduzieren, eine stabile Dichtungsleistung im Laufe der Zeit aufrechtzuerhalten und die Gesamtwartungskosten zu senken. Daher werden sie häufig von EPC-Auftragnehmern und Systemintegratoren für mittlere und große Wasserinfrastrukturprojekte eingesetzt.

Wenn Sie Absperrklappenoptionen für Wasser- oder Abwassersysteme prüfen, ist die Auswahl der geeigneten Ventilstruktur für die langfristige Systemzuverlässigkeit von entscheidender Bedeutung.

Technischer Support für RKSfluid Doppelexzentrische Absperrklappen von Athena
Wenn Sie weitere Informationen zu den doppelexzentrischen Absperrklappen von Athena wünschen, einschließlich Spezifikationen, technischer Unterstützung oder Projektberatung, wenden Sie sich bitte an unser Team.
