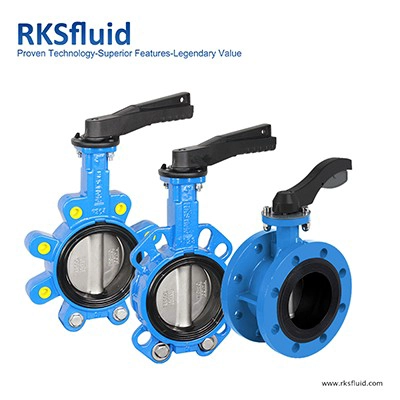

Resilient Butterfly Ventil der Hydra -Serie
- Autor:RKSfluid
- Lassen Sie auf:2022-06-17
In der geschlossenen Position blockiert die Scheibe die Ventilöffnung, während in der offenen Position die Scheibe senkrecht zur Durchflussrichtung ausgerichtet ist, um den Durchfluss zu ermöglichen.
Schmetterlingsventile liefern typischerweise einen bidirektionalen Durchfluss und Absperrung. Sie sind jedoch nicht voller Bohrungen, was sie für das Pigging oder das Wischen ungeeignet macht.
Der Ventilkörper besteht aus duktilem Eisen mit Epoxidpulverbeschichtung auf den inneren und äußeren Oberflächen. Abhängig von bestimmten Anwendungsanforderungen und -spezifikationen werden die Ventile normalerweise von Handrädern, Zahnrädern oder Aktuatoren oder einer Kombination davon betrieben.
Technische Daten:
Allgemeine Anwendungen:
- Wasserversorgung
- HVAC
- Bewässerungssystem
- Pumpen
- Smart Water Control
- Kraftwerk
- Entsalzung
Designstandards:
I - Design Standard: ISO 10631 GB/T 12238 AP1 609 BS EN593 DIN 3345 JIS B2032
II - Angesicht zu Angesicht: ISO 5752 GB/T 12221 ASME B16.10 BS EN558-1 DIN 3032 JIS B2002
III - Flanschstandard: ISO 7005 GB/T 17214 ASME B16.1 ASME B16.5 BS EN1092 GB/T 9113 DIN2501 J1S 2211-2212
IV - Top Flansch: ISO 5211 GB/T 12223
V - Drucktest: ISO 5208 GB/T 13927 API 598 BS EN 12266 DIN 17480 JIS B2003
Größe | DN32-DN2400 |
Druckbewertungen | PN6-PN10-PN16 (Klasse 150) |
Temperaturbereich | -40 ℃ ~+120 ℃ |
Material | Duktiles Eisen, Edelstahl usw. |
Sitzmaterial | NBR, EPDM, Naturkautschuk, Silizium, Viton |
Verbindung | Wafer, Lug, U-Abschnitt, Doppelflansch |
Allgemeine Anwendungen:
- Wasserversorgung
- HVAC
- Bewässerungssystem
- Pumpen
- Smart Water Control
- Kraftwerk
- Entsalzung
Designstandards:
I - Design Standard: ISO 10631 GB/T 12238 AP1 609 BS EN593 DIN 3345 JIS B2032
II - Angesicht zu Angesicht: ISO 5752 GB/T 12221 ASME B16.10 BS EN558-1 DIN 3032 JIS B2002
III - Flanschstandard: ISO 7005 GB/T 17214 ASME B16.1 ASME B16.5 BS EN1092 GB/T 9113 DIN2501 J1S 2211-2212
IV - Top Flansch: ISO 5211 GB/T 12223
V - Drucktest: ISO 5208 GB/T 13927 API 598 BS EN 12266 DIN 17480 JIS B2003
