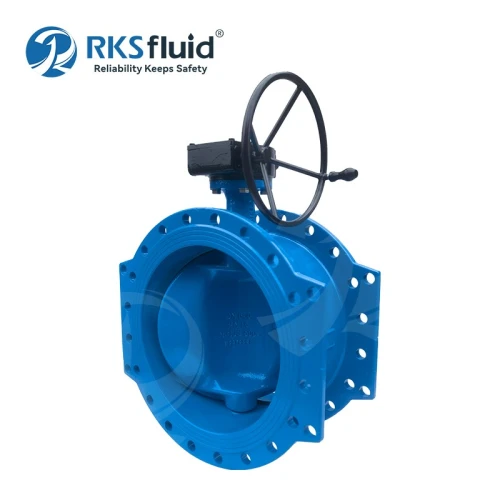

Die Doppelte exzentrische Absperrklappe der Serie ADiena ist dafür konzipiert Hochleistungsströmungskontrolle in Wasser- und Industrierohrleitungssystemen.
Entworfen in Übereinstimmung mit NEINrmen EN 593 und EN 1074, es liefert Zuverlässige Abdichtung, reduziertes Drehmoment und längere LebensdauerDies macht es zu einer idealen Lösung für:
- Kommunale Wasserversorgung
- Kläranlagen
- Bewässerungssysteme
- Industrielle Wasserleitungen
- Übertragungsleitungen mit großem Durchmesser
Warum sollten Sie sich für ein doppelexzentrisches Design entscheiden?
Im Vergleich zu konzentrischen Absperrklappen bietet das ADiena-Doppelexzenterdesign Folgendes:
- Reduzierter Sitzverschleiß durch versetzte Geometrie
- Geringeres Betätigungsdrehmoment (geeignet für elektrische/pneumatische Antriebe)
- Verbesserte Dichtleistung unter Druck
- Längere Lebensdauer bei häufigen Betriebsbedingungen
| Funktion |
Konzentrisch |
Doppelexzentrisch |
| Sitzverschleiß |
Hoch |
Niedrig |
| Drehmoment |
Höher |
Niedriger |
| Lebensdauer |
Kürzer |
Länger |
| Bewerbung |
Allgemein |
Industrielle/große Pipeline |
| NO |
BESCHREIBUNG |
MATERIAL-STANDARD |
OPTIONAL |
| 1 |
Körper |
EN-GJS-500-7, epoxidbeschichtet 250 µm |
300 µm |
| 2 |
Sitzbereich |
Integral, epoxidbeschichtet |
Geschweißter Edelstahl AlSI 309L |
| 3 |
Scheibe |
EN-GJS-500-7, epoxidbeschichtet 250 µm |
300 µm |
| 4 |
Dichtungsring |
EPDM |
NBR |
| 5 |
Sicherungsring |
CF8 |
CF8M, AISI 316Ti |
| 6 |
Antriebswelle |
AISI 420 |
AISI 431, Duplex |
| 7 |
Zapfen |
AISI 420 |
AISI 431, Duplex |
| 8 |
Antriebsseitige Abdeckung |
AISI 304 |
|
| 9 |
Endabdeckung |
EN-GJS-500-7, epoxidbeschichtet 250 µm |
|
| 10 |
Doppellager |
Kommerziell |
|
| 11 |
Busch |
Selbstschmierender Stahl mit PTFE-Beschichtung |
Bronze PTFE-beschichtet |
| 12 |
Top-Dichtungssätze |
POMNBR |
|
| 13 |
O-Ring |
NBR |
|
| 14 |
Waschmaschine |
PTFE |
|
| 15 |
Schrauben |
A2 |
|
| 16 |
Feststellschrauben |
A2 |
|
| 17 |
Schrauben einstellen |
A2 |
|
| 18 |
Schrauben |
A2 |
|
| 19 |
Schlüssel |
C45 |
|
| 20 |
Doppellager |
Kommerziell |
|
Hauptmerkmale
Hygienische stiftlose Scheibenverbindung
Eliminiert das Risiko von Korrosion und Kontamination und gewährleistet einen sicheren Betrieb in Trinkwassersystemen.
Betrieb mit niedrigem Drehmoment
Das Doppellagerdesign reduziert das Drehmoment, senkt die Anforderungen an den Aktuator und verbessert die Betriebseffizienz.
Energieeffizientes Strömungsdesign
Der minimierte Druckverlust reduziert den Energieverbrauch der Pumpe und die Betriebskosten.
Flexible Installation
Unterstützt die vertikale Installation nach unten, geeignet für komplexe Rohrleitungssysteme.
Anwendungen
ADiena-Absperrklappen werden häufig eingesetzt in:
- Wasseraufbereitungsanlagen
- Entsalzungssysteme
- Pumpstationen
- Bewässerungsnetze
- Industrielle Kühlsysteme
- HAVC, Brandschutz, CDU usw.
Abmessungen und Gewichte (mit Handrad)
