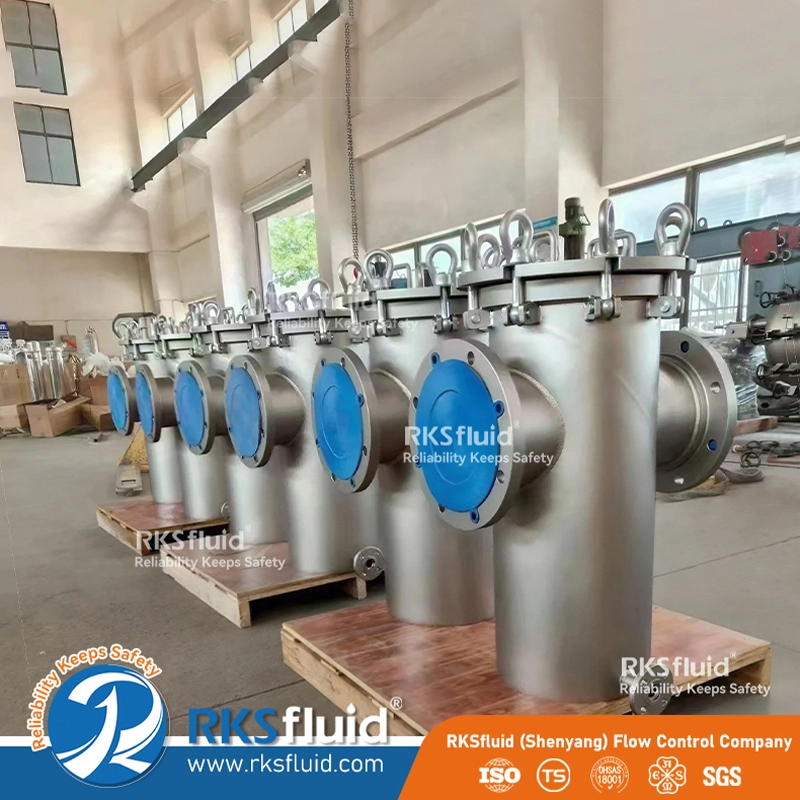

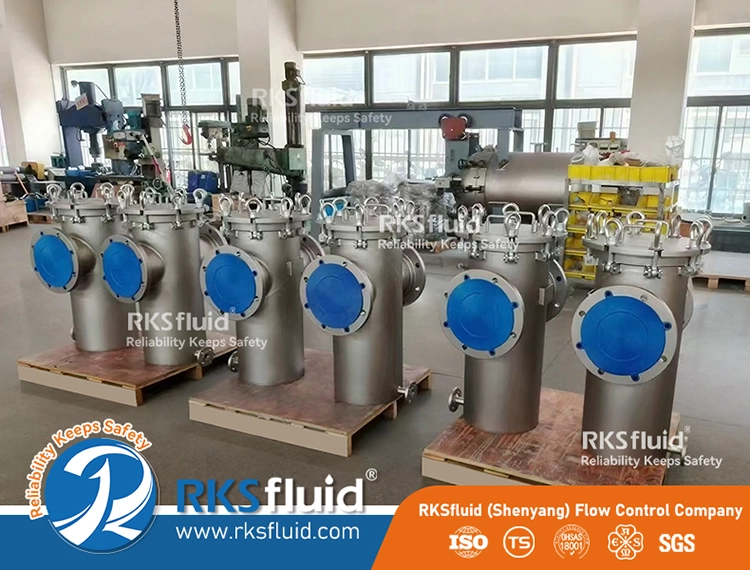

Der industrielle Korbfilter wurde entwickelt, um feste Verunreinigungen aus Flüssigkeitsleitungen zu entfernen und nachgeschaltete Geräte wie Pumpen, Ventile, Durchflussmesser und Wärmetauscher zu schützen.

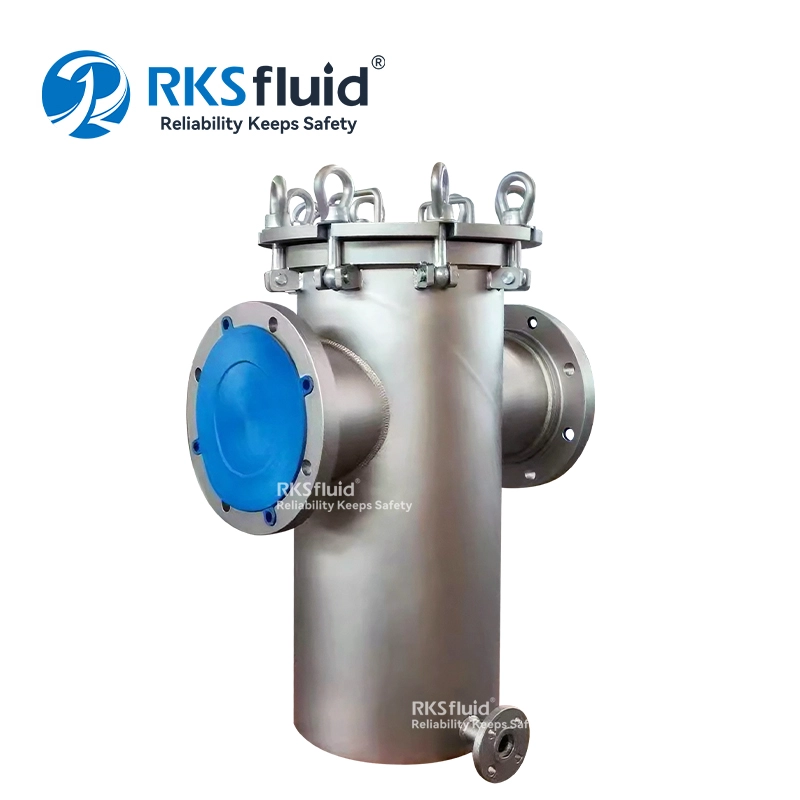

Es besteht aus einer Düse, einem zylindrischen Gehäuse, einem internen Filterkorb, einer Flanschabdeckung, einer Dichtung und Befestigungselementen. Der direkt in der Rohrleitung installierte Filter fängt größere Feststoffpartikel im herausnehmbaren Korb ein und lässt gleichzeitig saubere Flüssigkeit durch.

Das Gerät wird häufig in den Bereichen Öl und Gas, Petrochemie, Stromerzeugung, Meerwassersysteme und industrielle Wasseraufbereitung eingesetzt.

Funktionsprinzip

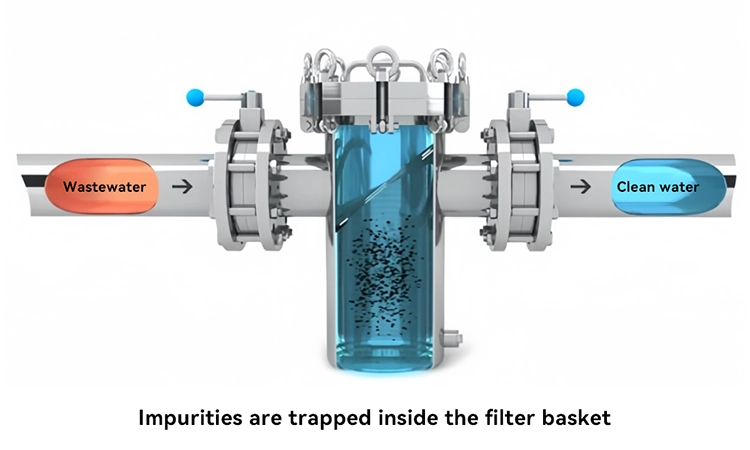

Wenn Prozessflüssigkeit durch den Korbfilter fließt, werden Feststoffpartikel, die größer als die angegebene Maschenweite sind, im Filterkorb zurückgehalten.

Wenn sich die Verschmutzung ansammelt, steigt der Differenzdruck im Filter allmählich an. Wenn der Druckabfall den zulässigen Grenzwert erreicht, sind regelmäßige Inspektionen und Reinigungen erforderlich.

Die obere Abdeckung kann zum Entfernen des Korbs und zur manuellen Reinigung geöffnet werden, sodass der normale Betrieb wiederhergestellt werden kann, ohne dass das Gehäuse ausgetauscht werden muss.

Es stehen zwei gängige Strömungsstrukturen zur Verfügung:

• Horizontaler Einlass / horizontaler Auslass
• Oberer Einlass / unterer Auslass

Die Auswahl hängt vom Einbauraum und der Wartungszugänglichkeit ab.

Technische Merkmale:

• Mit Druckstufen bis 16 MPa und Durchmessern bis DN800 kann der Filter in Hochdruck-Öl- und Gasleitungen sowie großen industriellen Kühlsystemen eingesetzt werden.
• Aufgrund der relativ großen Filterfläche im Inneren des Gehäuses erzeugen Korbfilter im Vergleich zu kompakten Inline-Sieben bei richtiger Größe typischerweise einen geringeren Druckabfall (der tatsächliche Druckverlust hängt von der Maschenweite, der Durchflussrate und dem Verschmutzungsgrad ab).
• Filterkörbe aus Edelstahl oder Duplex-Edelstahl bieten eine verbesserte Beständigkeit in Meerwasser und korrosiven chemischen Umgebungen (die Materialauswahl sollte auf der Grundlage der Flüssigkeitszusammensetzung und der Betriebstemperatur erfolgen).
• Das Design des abnehmbaren Korbs ermöglicht: schnelle Reinigung, verkürzte Wartungszeit, Neuinstallation ohne Spezialwerkzeug.
