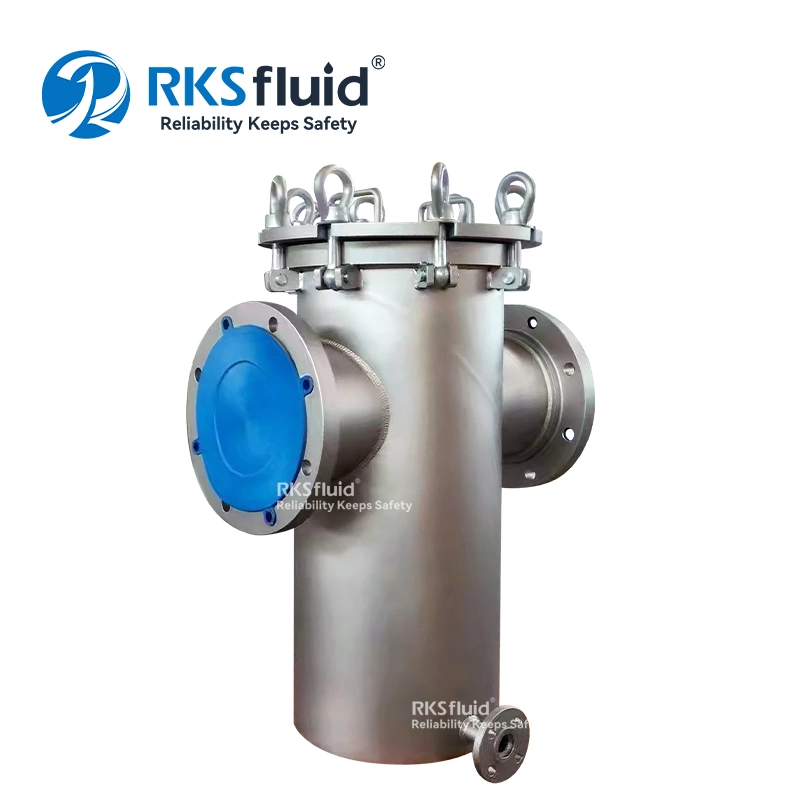

El filtro de canasta industrial está diseñado para eliminar contaminantes sólidos de tuberías de líquidos para proteger equipos posteriores, como bombas, válvulas, medidores de flujo e intercambiadores de calor.

Consta de una boquilla, una carcasa cilíndrica, una canasta de filtro interna, una tapa de brida, una junta y componentes de fijación. Instalado directamente en la tubería, el filtro captura partículas sólidas más grandes dentro de la canasta extraíble mientras permite el paso del fluido limpio.

La unidad se utiliza ampliamente en aplicaciones de petróleo y gas, petroquímica, generación de energía, sistemas de agua de mar y tratamiento de agua industrial.

Principio de funcionamiento

Cuando el fluido del proceso fluye a través del filtro de canasta, las partículas sólidas más grandes que el tamaño de malla especificado quedan retenidas dentro de la canasta del filtro.

A medida que se acumula la contaminación, la presión diferencial a través del filtro aumenta gradualmente. Se requieren inspecciones y limpieza periódicas cuando la caída de presión alcanza el límite permitido.

La cubierta superior se puede abrir para retirar la canasta y limpiarla manualmente, restableciendo el funcionamiento normal sin reemplazar la carcasa.

Hay dos estructuras de flujo comunes disponibles:

• Entrada horizontal/salida horizontal
• Entrada superior/salida inferior

La selección depende del espacio de instalación y la accesibilidad para el mantenimiento.

Características de ingeniería:

• Con presiones nominales de hasta 16 MPa y diámetros de hasta DN800, el filtro se puede aplicar en oleoductos y gasoductos de alta presión, así como en grandes sistemas de refrigeración industriales.
• Debido al área de filtración relativamente grande dentro de la carcasa, los filtros de canasta generalmente producen una caída de presión más baja en comparación con los filtros compactos en línea cuando tienen el tamaño adecuado (la pérdida de presión real depende del tamaño de la malla, el caudal y el nivel de contaminación).
• Las cestas de filtro fabricadas en acero inoxidable o acero inoxidable dúplex brindan una resistencia mejorada en agua de mar y ambientes químicos corrosivos (la selección del material debe determinarse según la composición del fluido y la temperatura de funcionamiento).
• El diseño de la cesta extraíble permite: Limpieza rápida, Reducción del tiempo de mantenimiento, Reinstalación sin herramientas especiales.
