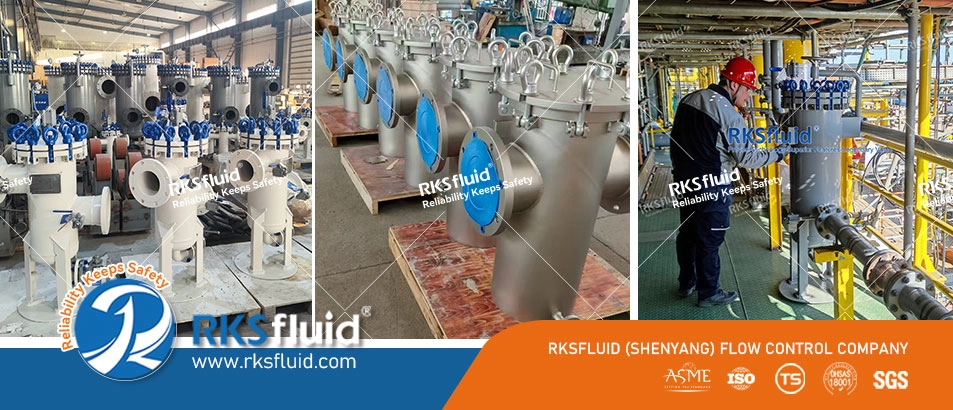

O filtro de cesta industrial é projetado para remover contaminantes sólidos de tubulações de líquidos para proteger equipamentos a jusante, como bombas, válvulas, medidores de vazão e trocadores de calor.

Consiste em um bocal, carcaça cilíndrica, cesto de filtro interno, tampa de flange, junta e componentes de fixação. Instalado diretamente na tubulação, o filtro captura partículas sólidas maiores dentro da cesta removível, permitindo a passagem de fluido limpo.

A unidade é amplamente utilizada em aplicações de petróleo e gás, petroquímica, geração de energia, sistemas de água do mar e tratamento de água industrial.

Princípio de funcionamento

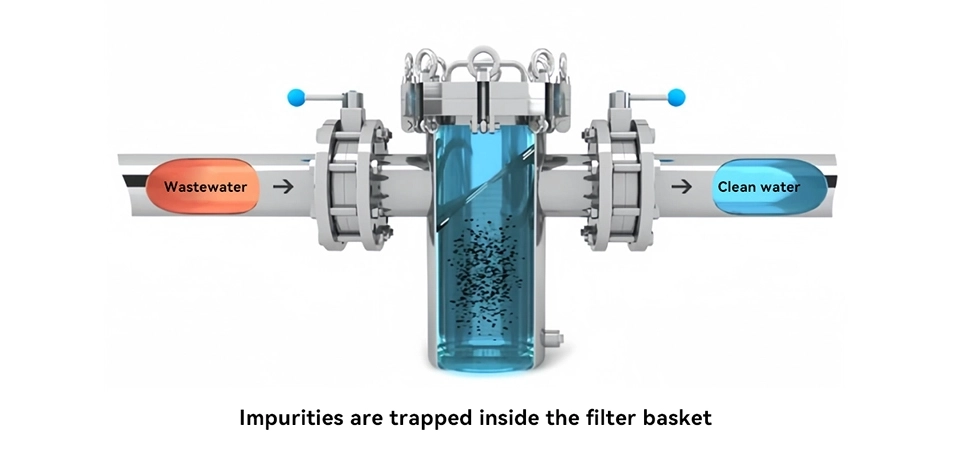

Quando o fluido do processo flui através do filtro da cesta, partículas sólidas maiores que o tamanho de malha especificado são retidas dentro da cesta do filtro.

À medida que a contaminação se acumula, a pressão diferencial através do filtro aumenta gradualmente. Inspeção e limpeza periódicas são necessárias quando a queda de pressão atinge o limite permitido.

A tampa superior pode ser aberta para remoção do cesto e limpeza manual, restaurando o funcionamento normal sem substituir a caixa.

Duas estruturas de fluxo comuns estão disponíveis:

• Entrada Horizontal / Saída Horizontal
• Entrada superior/saída inferior

A seleção depende do espaço de instalação e da acessibilidade para manutenção.

Recursos de engenharia:

• Com classificações de pressão de até 16 MPa e diâmetros de até DN800, o filtro pode ser aplicado em oleodutos e gasodutos de alta pressão, bem como em grandes sistemas de refrigeração industrial.
• Devido à área de filtração relativamente grande dentro do invólucro, os filtros de cesto normalmente produzem menor queda de pressão em comparação com filtros compactos em linha quando dimensionados adequadamente (a perda de pressão real depende do tamanho da malha, taxa de fluxo e nível de contaminação).
• As cestas de filtro fabricadas em aço inoxidável ou aço inoxidável duplex proporcionam maior resistência à água do mar e ambientes químicos corrosivos (a seleção do material deve ser determinada com base na composição do fluido e na temperatura operacional).
• O design do cesto removível permite: Limpeza rápida, Tempo de manutenção reduzido, Reinstalação sem ferramentas especiais.
