Guide ultime des vannes papillon doubles excentriques pour les systèmes de canalisations d'eau

Les vannes papillon à double excentrique sont largement utilisées dans les systèmes modernes de transmission et de distribution d'eau où une étanchéité fiable, un faible couple de fonctionnement et une longue durée de vie sont requis.

Par rapport aux vannes papillon concentriques traditionnelles, les conceptions à double excentrique sont mieux adaptées aux canalisations de grand diamètre, aux stations de pompage et aux projets d'infrastructures d'eau municipales.

Ce guide d'ingénierie explique :

• Comment fonctionnent les vannes papillon à double excentrique
• Pourquoi ils sont largement utilisés dans les systèmes d'eau
• Considérations typiques d’installation et de maintenance
• Sélection du couple et de l'actionneur
• Problèmes courants de fuite et d’installation

......

Les vannes papillon double excentrique ATHENA sont conçues selon les normes EN593 et ​​EN1074 pour les applications de canalisations d'eau municipales et industrielles.

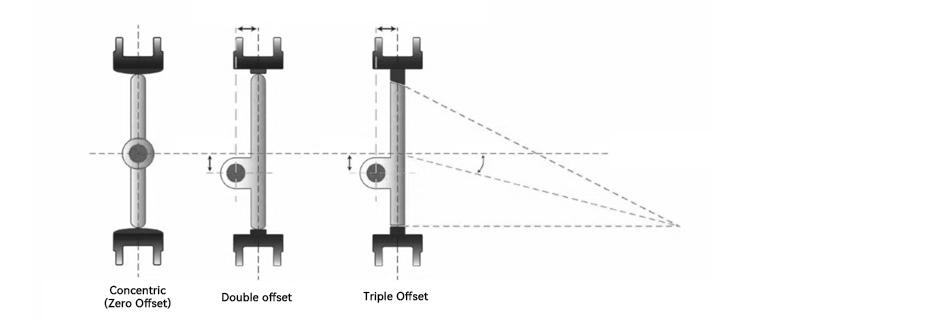

1. Qu'est-ce qu'une vanne papillon double excentrique ?

Une vanne papillon à double excentrique (double décalage) est conçue avec deux décalages entre l'arbre, le disque et l'axe central du siège. Cette géométrie réduit les frottements directs entre le disque et le siège lors des opérations d'ouverture et de fermeture.

Par rapport aux vannes papillon concentriques, les conceptions à double excentrique offrent :

• Couple de fonctionnement inférieur
• Usure réduite du siège
• Fiabilité d’étanchéité améliorée
• Durée de vie plus longue
• Meilleure adéquation aux applications de grand diamètre

Pour les systèmes de transport d’eau municipaux, ces avantages deviennent de plus en plus importants à mesure que la taille des vannes et la fréquence de fonctionnement augmentent.

2. Pourquoi les vannes papillon à double excentrique sont largement utilisées dans les systèmes de canalisations d'eau

Dans les projets d’infrastructures hydrauliques modernes, les ingénieurs donnent souvent la priorité :

• Performances d'arrêt fiables
• Besoins de maintenance réduits
• Coûts de cycle de vie réduits
• Dimensions d'installation compactes
• Compatibilité d'automatisation

Les vannes papillon à double excentrique sont largement sélectionnées car elles peuvent équilibrer les performances d'étanchéité et l'efficacité opérationnelle dans les canalisations de grand diamètre.

Les applications typiques incluent :

• Conduites de transport d'eau municipales
• Usines de traitement de l'eau
• Stations de pompage
• Systèmes de réservoir
• Réseaux d'irrigation
• Chambres de valves enterrées
• Systèmes d'eau industriels

Pour les installations enterrées ou sujettes aux inondations, les vannes ATHENA sont disponibles avec des configurations de réducteurs IP68 en option pour des conditions de service immergées.

Vannes papillon double excentrique ATHENA sont conçus pour les systèmes de transport d'eau municipaux, les stations de pompage et les canalisations de grand diamètre nécessitant des performances d'arrêt fiables à long terme.

3. Défis techniques typiques des projets de pipelines de grand diamètre

À mesure que le diamètre du pipeline augmente, les conditions de fonctionnement des vannes deviennent plus exigeantes.

Les défis d'ingénierie courants comprennent :

• Couple de fonctionnement élevé
• Difficultés d'alignement de l'installation
• Transfert de contraintes dans les pipelines
• Usure des joints en cas d'utilisation fréquente
• Protection des réducteurs dans les chambres enterrées
• Risques de fuite après mise en service

La sélection du bon type de vanne n'est donc pas seulement une décision concernant le produit, mais également une décision en matière de fiabilité opérationnelle à long terme.

4. Comprendre le couple de fonctionnement et la sélection de l'actionneur

Le couple de fonctionnement est l'un des facteurs les plus importants dans le choix d'une vanne papillon.

Les exigences de couple sont affectées par :

• Taille de la vanne (DN)
• Pression différentielle
• Conception des sièges
• Géométrie de la vanne
• Fréquence de fonctionnement
• Conditions de pose

Un dimensionnement incorrect de l'actionneur peut entraîner :

• Défaut de fermer complètement la vanne
• Usure excessive de l'actionneur
• Augmentation des coûts de maintenance
• Performance d’étanchéité réduite

Pour les systèmes de grand diamètre, les ingénieurs évaluent généralement :

• Couple d'ouverture
• Couple de fonctionnement
• Couple d'assise
• Exigences en matière de facteurs de sécurité

Pour des considérations techniques détaillées liées au couple de vanne et au dimensionnement de l'actionneur, reportez-vous à l'article ci-dessous : "Comment calculer le couple d'une vanne papillon pour la sélection d'un actionneur dans des canalisations de grand diamètre"

5. Problèmes de fuite courants dans les vannes papillon

Les problèmes de fuite dans les systèmes de canalisations ne sont souvent pas causés uniquement par des défauts de fabrication.
Dans de nombreux projets, les fuites sont liées à :

Mauvaise installation
Débris à l’intérieur des pipelines
Dommages au siège lors de la mise en service
Couple de fonctionnement excessif
Désalignement des brides
Usure du siège à long terme

Comprendre la cause profonde d’une fuite est essentiel pour la fiabilité à long terme des pipelines.

6. La qualité de l'installation affecte directement les performances de la vanne

Même les vannes papillon de haute qualité peuvent tomber en panne prématurément si les procédures d'installation sont incorrectes.

Les erreurs d'installation courantes incluent :

• Pipeline non nettoyé avant l'installation
• Alignement inégal des brides
• Séquence de serrage des boulons incorrecte
• Manque de support de valve
• Installation de la vanne en position complètement fermée lors du montage

Pour les systèmes de canalisations DN500, la qualité de l'installation peut affecter de manière significative :

• Fiabilité de l'étanchéité
• Couple de fonctionnement
• Durée de vie du siège
• Performances de la boîte de vitesses

Pour réduire les défaillances liées à l'installation dans les systèmes de canalisations de grand diamètre, consultez l'article d'ingénierie suivant : "Erreurs courantes d'installation de vannes papillon dans les canalisations de grand diamètre (et comment les éviter)"

7. Pourquoi les vannes papillon à double excentrique sont meilleures pour les pipelines de grand diamètre

Par rapport aux vannes à vanne ou aux vannes papillon concentriques, les conceptions à double excentrique offrent plusieurs avantages dans les systèmes d'eau de grand diamètre.

Couple de fonctionnement inférieur
La réduction du frottement contribue à simplifier le dimensionnement des boîtes de vitesses et des actionneurs.

Espace d'installation compact
Les vannes papillon nécessitent généralement moins d’espace d’installation que les vannes à vanne.

Usure réduite des sièges
La conception décalée minimise la friction pendant le fonctionnement.

Ouverture et fermeture plus rapides
Convient aux stations de pompage et aux applications d'isolation.

Coût du cycle de vie réduit
Une maintenance réduite et un fonctionnement plus facile peuvent réduire les coûts opérationnels à long terme.

Ces facteurs font des vannes papillon à double excentrique l’un des types de vannes les plus largement utilisés dans les projets d’infrastructures hydrauliques modernes.

8. Recommandations de maintenance pour une fiabilité à long terme

Pour améliorer la durée de vie et réduire les risques opérationnels :
Effectuer des tests opérationnels périodiques

• Inspecter l’état d’étanchéité de la boîte de vitesses
• Vérifier le serrage des boulons lors des arrêts de maintenance
• Rincer les canalisations avant la mise en service
• Éviter un couple de fonctionnement excessif
• Surveiller les fuites pendant le fonctionnement

La maintenance préventive est nettement plus rentable que les réparations d’urgence dans les grands réseaux de pipelines.

9. Besoin d'assistance pour la sélection de vannes ou les spécifications du projet ?

Si vous travaillez sur :
Systèmes de transport d'eau municipaux
Projets de stations de pompage
Installations de traitement de l'eau
Systèmes de canalisations de grand diamètre

Notre équipe d’ingénierie peut fournir :
Recommandations pour le choix des vannes
Guidage du couple et de l’actionneur
Fiches techniques
Prise en charge des devis
Recommandations de configuration spécifiques au projet

Envoyez-nous les exigences de votre projet, notamment :
Taille de la vanne (DN)
Pression nominale
État d'installation
Type moyen
Exigences en matière d'automatisation

*Nos ingénieurs répondront dans les 24 heures avec une assistance spécifique au projet.
