Pourquoi les vannes papillon à double excentrique sont préférées dans les applications de stations de pompage

Les stations de pompage imposent des exigences opérationnelles beaucoup plus élevées aux systèmes de vannes que les canalisations gravitaires conventionnelles. Les cycles de démarrage et d'arrêt fréquents, les fluctuations de pression et le contrôle du débit de grand diamètre nécessitent tous des vannes offrant des performances d'étanchéité stables et des caractéristiques de fonctionnement fiables.

Pour cette raison, vannes papillon à double excentrique sont largement utilisés dans les systèmes de transmission d'eau municipaux, les stations de pompage d'irrigation, les systèmes de circulation d'eau de refroidissement et les canalisations de services industriels.

Par rapport aux vannes papillon concentriques, la conception à double excentrique offre un couple de fonctionnement inférieur, une usure réduite du siège et une meilleure fiabilité à long terme pour les applications de stations de pompage de moyen et grand diamètre.

Couple de fonctionnement inférieur pour les pipelines de grand diamètre

L'un des principaux défis des systèmes de stations de pompage est le couple de fonctionnement, en particulier dans les canalisations DN800 et plus grandes.

Dans de nombreuses stations de pompage municipales, des actionneurs surdimensionnés ou un fonctionnement instable des boîtes de vitesses peuvent augmenter les besoins de maintenance et affecter les performances des vannes lors de cycles de fonctionnement fréquents.

Étant donné que le disque s'éloigne du siège d'étanchéité lors de l'ouverture, les vannes papillon à double excentrique réduisent les frottements inutiles du siège pendant le fonctionnement. Cela permet de réduire le couple de fonctionnement par rapport aux conceptions concentriques conventionnelles.

Pour les canalisations de transport d’eau de grand diamètre, cela devient particulièrement important lors de la sélection :

• Réducteurs à vis sans fin
• Actionneurs électriques
• Systèmes de contrôle à distance

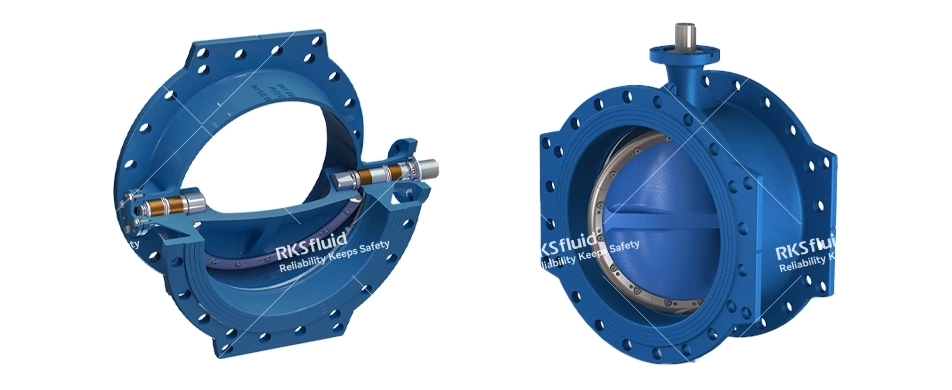

RKSfluid Les vannes papillon à double excentrique de la série Athena sont disponibles du DN150 au DN1800 et prennent en charge les configurations de montage d'actionneur ISO 5211 pour les systèmes de boîtes de vitesses et d'automatisation.

Pour les systèmes à pression plus élevée, des configurations PN40 personnalisées sont également disponibles pour certaines applications.

Meilleure fiabilité lors du fonctionnement fréquent de la pompe

Les stations de pompage subissent souvent un fonctionnement répété des vannes pendant :

• Démarrage de la pompe
• Arrêt de la pompe
• Équilibrage des flux
• Isolement d'urgence

Dans ces conditions, un frottement excessif du siège peut accélérer l’usure des joints des vannes papillon classiques.

La structure à double excentrique minimise le contact continu entre le disque et le siège d'étanchéité pendant le fonctionnement, contribuant ainsi à améliorer la durée de vie du siège et la stabilité de l'étanchéité à long terme.

Ceci est particulièrement bénéfique pour :

• Stations de pompage d'eau municipales
• Systèmes d'irrigation
• Réseaux de circulation d'eau de refroidissement
• Locaux des pompes de protection incendie

Performance améliorée dans des conditions de surtension

Les coups de bélier et les surpressions sont des risques courants dans les systèmes de pompage longue distance.

Une vitesse de fermeture incorrecte des vannes ou un contrôle instable de l'actionneur peuvent créer des fluctuations soudaines de pression à l'intérieur de la canalisation, en particulier dans les systèmes de transport d'eau de grand diamètre.

Dans la conception pratique d'une station de pompage, la stabilité du couple de la vanne et les caractéristiques de fermeture contrôlée sont souvent plus importantes que la simple performance d'arrêt.

Les vannes papillon à double excentrique sont couramment sélectionnées car elles offrent :

• Opération d’ouverture et de fermeture plus fluide
• Frottement du siège réduit pendant le mouvement
• Meilleure compatibilité avec la commande des boîtes de vitesses et des actionneurs
• Performances plus stables en fonctionnement à cycle élevé

Pour les grands projets municipaux d’approvisionnement en eau, ces facteurs affectent directement la fiabilité opérationnelle à long terme.

Plus pratique pour les systèmes d’eau de grand diamètre

Par rapport aux vannes à vanne, les vannes papillon à double excentrique offrent plusieurs avantages pratiques pour les canalisations des stations de pompage de moyen et grand diamètre :

• Dimensions face à face plus courtes
• Poids total réduit
• Installation plus facile
• Besoins réduits en espace civil
• Charge inférieure de l'actionneur

C’est l’une des raisons pour lesquelles ils sont largement utilisés dans :

• Usines de traitement de l'eau
• Systèmes de transport d'eau brute
• Stations de pompage pour l'irrigation
• Systèmes d'eau de refroidissement industriels
• Projets d'infrastructures municipales

La série Athena est fabriquée selon les normes EN 593 et EN1074-1/2, avec des raccords à double bride selon EN1092.

Les matériaux de corps et de disque disponibles incluent : Fonte ductile, EN-GJS-500-7, CF8, CF8M
Les options d'étanchéité des sièges incluent l'EPDM et le NBR en fonction de la qualité de l'eau et des conditions de fonctionnement.

La sélection des actionneurs et des boîtes de vitesses reste critique

Pour les vannes papillon DN1200 et supérieures, le dimensionnement de l'actionneur doit toujours être évalué avec :

• Conditions de pression du pipeline
• Exigences de vitesse de fermeture
• Stratégie de protection contre les surtensions
• Fréquence de fonctionnement

Dans de nombreux projets de stations de pompage, un dimensionnement inapproprié de l'actionneur peut entraîner un fonctionnement instable ou une charge de couple excessive lors d'un arrêt d'urgence.

La série Athena prend en charge les configurations de boîtes de vitesses et d'actionneurs électriques pour les applications de canalisations d'eau de moyen et grand diamètre, y compris les solutions IP68 en option pour les environnements extérieurs exigeants.

Dans les systèmes de stations de pompage modernes, la sélection des vannes est étroitement liée à la stabilité du couple, au contrôle des surtensions, aux exigences de maintenance et à la fiabilité opérationnelle à long terme.

Pour les conduites d'eau de moyen et grand diamètre, les vannes papillon à double excentrique offrent un équilibre pratique entre performances d'étanchéité, efficacité de fonctionnement et coût du cycle de vie.

Si vous recherchez des solutions fiables pour votre système de canalisations, l'équipe RKSfluid est prête à soutenir votre projet avec des conseils techniques professionnels et des solutions de produits personnalisées. N'hésitez pas à nous contacter pour plus d'informations, une consultation technique ou un devis sur mesure.

1. Demandez des données sur le couple des vannes pour votre projet de pipeline
2. Obtenez une assistance en matière de dimensionnement des actionneurs pour les vannes papillon de grand diamètre
3. Discutez de la sélection des vannes de la station de pompage avec les ingénieurs RKSfluid
