Guida definitiva alle valvole a farfalla a doppio eccentrico per sistemi di condutture idriche

Le valvole a farfalla a doppio eccentrico sono ampiamente utilizzate nei moderni sistemi di trasmissione e distribuzione dell'acqua dove sono richieste tenuta affidabile, bassa coppia operativa e lunga durata.

Rispetto alle tradizionali valvole a farfalla concentriche, i design a doppio eccentrico sono più adatti per condotte di grande diametro, stazioni di pompaggio e progetti di infrastrutture idriche comunali.

Questa guida tecnica spiega:

• Come funzionano le valvole a farfalla doppio eccentrico
• Perché sono ampiamente utilizzati nei sistemi idrici
• Considerazioni tipiche sull'installazione e sulla manutenzione
• Selezione della coppia e dell'attuatore
• Problemi comuni di perdite e installazione

......

Le valvole a farfalla doppio eccentrico ATHENA sono progettate secondo gli standard EN593 e EN1074 per applicazioni in condotte idriche municipali e industriali.

1. Che cos'è una valvola a farfalla a doppio eccentrico?

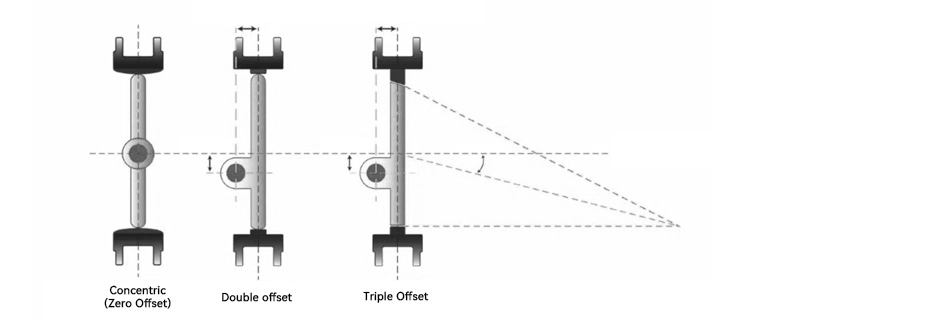

Una valvola a farfalla a doppio eccentrico (doppio offset) è progettata con due offset tra l'albero, il disco e la linea centrale della sede. Questa geometria riduce l'attrito diretto tra disco e sede durante le operazioni di apertura e chiusura.

Rispetto alle valvole a farfalla concentriche, i design a doppio eccentrico offrono:

• Coppia operativa inferiore
• Usura del sedile ridotta
• Maggiore affidabilità della tenuta
• Maggiore durata
• Migliore idoneità per applicazioni di grande diametro

Per i sistemi di trasmissione dell'acqua municipali, questi vantaggi diventano sempre più importanti con l'aumento delle dimensioni della valvola e della frequenza operativa.

2. Perché le valvole a farfalla a doppio eccentrico sono ampiamente utilizzate nei sistemi di condutture idriche

Nei moderni progetti di infrastrutture idriche, gli ingegneri spesso danno priorità a:

• Prestazioni di spegnimento affidabili
• Requisiti di manutenzione ridotti
• Costi del ciclo di vita inferiori
• Dimensioni di installazione compatte
• Compatibilità con l'automazione

Le valvole a farfalla a doppio eccentrico sono ampiamente selezionate perché possono bilanciare le prestazioni di tenuta e l'efficienza operativa nelle tubazioni di grande diametro.

Le applicazioni tipiche includono:

• Condotte comunali per il trasporto dell'acqua
• Impianti di trattamento delle acque
• Stazioni di pompaggio
• Sistemi di serbatoi
• Reti di irrigazione
• Camere delle valvole sepolte
• Sistemi idrici industriali

Per installazioni interrate o soggette a inondazioni, le valvole ATHENA sono disponibili con configurazioni opzionali del riduttore IP68 per condizioni di servizio sommerse.

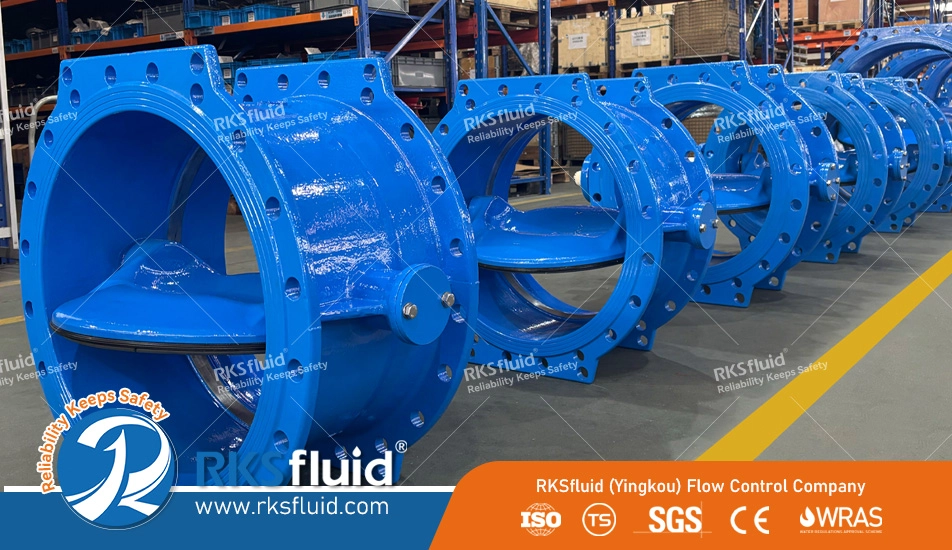

Valvole a farfalla doppio eccentrico ATHENA sono progettati per sistemi municipali di trasmissione dell'acqua, stazioni di pompaggio e condotte di grande diametro che richiedono prestazioni di intercettazione affidabili a lungo termine.

3. Sfide ingegneristiche tipiche nei progetti di condotte di grande diametro

All’aumentare del diametro della tubazione, le condizioni operative delle valvole diventano più impegnative.

Le sfide ingegneristiche comuni includono:

• Coppia operativa elevata
• Difficoltà di allineamento dell'installazione
• Trasferimento dello stress nella pipeline
• Usura delle guarnizioni in caso di utilizzo frequente
• Protezione del riduttore in camere interrate
• Rischi di perdite dopo la messa in servizio

La scelta del tipo di valvola corretto non è quindi solo una decisione sul prodotto, ma anche una decisione sull'affidabilità operativa a lungo termine.

4. Comprendere la coppia operativa e la selezione dell'attuatore

La coppia operativa è uno dei fattori più importanti nella scelta della valvola a farfalla.

I requisiti di coppia sono influenzati da:

• Misura valvola (DN)
• Pressione differenziale
• Progettazione del sedile
• Geometria della valvola
• Frequenza operativa
• Condizioni di installazione

Il dimensionamento errato dell'attuatore può causare:

• Mancata chiusura completa della valvola
• Usura eccessiva dell'attuatore
• Aumento dei costi di manutenzione
• Prestazioni di tenuta ridotte

Per i sistemi di grande diametro, gli ingegneri in genere valutano:

• Coppia di apertura
• Coppia di marcia
• Coppia di seduta
• Requisiti del fattore di sicurezza

Per considerazioni tecniche dettagliate relative alla coppia della valvola e al dimensionamento dell'attuatore, fare riferimento all'articolo seguente: "Come calcolare la coppia della valvola a farfalla per la selezione dell'attuatore in tubazioni di grande diametro"

5. Problemi comuni di perdite nelle valvole a farfalla

I problemi di perdite nei sistemi di tubazioni spesso non sono causati solo da difetti di fabbricazione.
In molti progetti, le perdite sono legate a:

Installazione non corretta
Detriti all'interno delle condutture
Danni al sedile durante la messa in servizio
Coppia operativa eccessiva
Disallineamento della flangia
Usura del sedile a lungo termine

Comprendere la causa principale delle perdite è essenziale per l’affidabilità della pipeline a lungo termine.

6. La qualità dell'installazione influisce direttamente sulle prestazioni della valvola

Anche le valvole a farfalla di alta qualità possono guastarsi prematuramente se le procedure di installazione non sono corrette.

Gli errori di installazione comuni includono:

• La tubazione non è stata pulita prima dell'installazione
• Allineamento irregolare della flangia
• Sequenza di serraggio dei bulloni errata
• Mancanza di supporto della valvola
• Installazione della valvola in posizione completamente chiusa durante il montaggio

Per i sistemi di tubazioni DN500, la qualità dell'installazione può influire in modo significativo:

• Affidabilità della tenuta
• Coppia operativa
• Vita da seduto
• Prestazioni del cambio

Per ridurre i guasti legati all'installazione nei sistemi di tubazioni di grande diametro, consultare il seguente articolo tecnico: "Errori comuni di installazione di valvole a farfalla in tubazioni di grande diametro (e come evitarli)"

7. Perché le valvole a farfalla a doppio eccentrico sono migliori per le tubazioni di grande diametro

Rispetto alle valvole a saracinesca o alle valvole a farfalla concentriche, i design a doppio eccentrico offrono numerosi vantaggi nei sistemi idrici di grande diametro.

Coppia operativa inferiore
L'attrito ridotto aiuta a semplificare il dimensionamento del riduttore e dell'attuatore.

Spazio di installazione compatto
Le valvole a farfalla richiedono in genere meno spazio di installazione rispetto alle valvole a saracinesca.

Usura dei sedili ridotta
Il design sfalsato riduce al minimo l'attrito durante il funzionamento.

Apertura e chiusura più veloci
Adatto per stazioni di pompaggio e applicazioni di isolamento.

Costo del ciclo di vita inferiore
Una manutenzione ridotta e un funzionamento più semplice possono ridurre i costi operativi a lungo termine.

Questi fattori rendono le valvole a farfalla a doppio eccentrico uno dei tipi di valvole più utilizzati nei moderni progetti di infrastrutture idriche.

8. Raccomandazioni di manutenzione per l'affidabilità a lungo termine

Per migliorare la durata di servizio e ridurre i rischi operativi:
Condurre test operativi periodici

• Ispezionare le condizioni di tenuta della scatola del cambio
• Verificare il serraggio dei bulloni durante gli arresti per manutenzione
• Lavare le tubazioni prima della messa in servizio
• Evitare una coppia operativa eccessiva
• Monitorare le perdite durante il funzionamento

La manutenzione preventiva è significativamente più conveniente rispetto alle riparazioni di emergenza nei grandi sistemi di condutture.

9. Hai bisogno di supporto per la selezione della valvola o le specifiche del progetto?

Se stai lavorando su:
Sistemi comunali di trasmissione dell'acqua
Progetti di stazioni di pompaggio
Impianti di trattamento dell'acqua
Sistemi di tubazioni di grande diametro

Il nostro team di ingegneri può fornire:
Raccomandazioni per la scelta della valvola
Guida della coppia e dell'attuatore
Schede tecniche
Supporto preventivo
Consigli per la configurazione specifici del progetto

Inviaci i requisiti del tuo progetto, tra cui:
Misura valvola (DN)
Valutazione della pressione
Condizioni di installazione
Tipo medio
Requisiti di automazione

*I nostri ingegneri risponderanno entro 24 ore con supporto specifico per il progetto.
