Errori comuni nell'installazione di valvole a farfalla in tubazioni di grande diametro (e come evitarli)

Evita guasti costosi nei progetti di condutture di grande diametro. Scopri gli errori più comuni di installazione della valvola a farfalla e come garantire un funzionamento affidabile a lungo termine.

Perché la qualità dell'installazione è più importante della progettazione della valvola?

Nei progetti di condotte idriche di grande diametro, le prestazioni della valvola a farfalla non sono determinate solo dalla progettazione.

In molti progetti EPC, le valvole che soddisfano tutte le specifiche tecniche continuano a presentare:

• Perdita dopo la messa in servizio
• Difficoltà di funzionamento
• Usura prematura dei componenti di tenuta

Nella maggior parte dei casi questi problemi non sono causati da difetti di fabbricazione, ma da errori di installazione in cantiere.

Per le tubazioni DN500–DN2000, gli errori di installazione possono influire direttamente:

• Prestazioni di tenuta
• Coppia operativa
• Durata della valvola

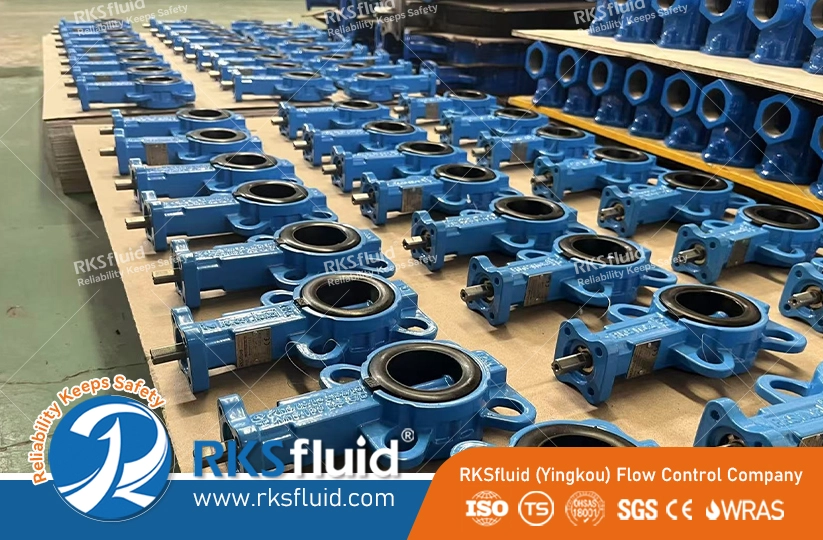

Tipiche sfide di installazione in tubazioni di grande diametro

L'installazione di valvole a farfalla in tubazioni di grandi dimensioni è fondamentalmente diversa dalle applicazioni di piccole dimensioni. Le sfide principali includono:

• Il peso elevato della valvola richiede un adeguato supporto di sollevamento
• Difficoltà nel raggiungere un allineamento preciso della flangia
• Carichi elevati sui bulloni grazie ai grandi diametri delle flange
• Rischio di stress del tubo trasferito al corpo della valvola

Questi fattori rendono fondamentali le corrette procedure di installazione.

Errori comuni di installazione (e relative conseguenze)

Errore 1: tubazione non adeguatamente pulita prima dell'installazione

Cosa succede:

Scorie di saldatura, sabbia o detriti rimangono nella tubazione

Risultato:

Danni alla sede della valvola durante la prima messa in funzione

Perdita immediata o in fase iniziale

*Questa è una delle cause più frequenti di guasto della tenuta. Molti problemi di perdite dopo l'installazione sono causati da questi problemi. Ulteriori informazioni sono disponibili fare riferimento alla nostra guida sui problemi e le soluzioni relativi alle perdite della valvola a farfalla.

Errore 2: disallineamento della flangia

Cosa succede:

Le flange dei tubi non sono parallele

La valvola è forzata in posizione

Risultato:

Pressione di tenuta irregolare

Il disco non riesce a entrare completamente in contatto con la sede

Maggiore coppia operativa

Nelle tubazioni di grande diametro (DN800), anche piccole deviazioni della flangia possono aumentare significativamente la coppia e causare guasti alla tenuta.

Errore 3: sequenza di serraggio dei bulloni errata

Cosa succede:

Bulloni serrati in modo non uniforme o in sequenza

Risultato:

Distorsione del corpo o della sede della valvola

Punti di perdita localizzati

*I bulloni devono essere sempre serrati secondo uno schema incrociato.

Errore 4: installazione della valvola in posizione chiusa durante il montaggio

Cosa succede:

La valvola è completamente chiusa quando le flange sono serrate

Risultato:

Danno da compressione del sedile

Aumento dell'attrito e dell'usura

*Miglior pratica: installare la valvola in posizione leggermente aperta.

Errore 5: mancanza di supporto adeguato durante l'installazione

Cosa succede:

Il peso della valvola è supportato solo dalla tubazione

Risultato:

Sollecitazione meccanica sul corpo valvola

Deformazione a lungo termine

Errore 6: installazione errata della direzione del flusso (se applicabile per alcuni progetti)

Cosa succede:

Valvola installata nella direzione opposta alla direzione consigliata

Risultato:

Prestazioni di tenuta ridotte

Tasso di usura più elevato

Errore 7: nessun test funzionale dopo l'installazione

Cosa succede:

Valvola non testata prima della messa in servizio

Risultato:

I problemi nascosti rimangono inosservati

Guasto durante il funzionamento

Migliori pratiche per un'installazione affidabile

Per garantire prestazioni a lungo termine, si consigliano le seguenti pratiche:

1. Lavaggio della tubazione prima dell'installazione, rimuovere tutti i detriti e i residui di saldatura, garantire un ambiente di tenuta pulito

2. Allineamento accurato della flangia, utilizzare strumenti di allineamento se necessario, non forzare mai la valvola in posizione

3. Serraggio controllato dei bulloni, serrare secondo lo schema incrociato, applicare una coppia uniforme

4. Installare la valvola in posizione leggermente aperta, prevenire danni alla sede, garantire il corretto posizionamento del disco

5. Fornire supporti temporanei o permanenti, in particolare per le valvole DN500, evitare di trasferire lo stress del tubo alla valvola

6. Eseguire il test operativo, il test del ciclo di apertura/chiusura, controllare le prestazioni di tenuta sotto pressione

Perché il design delle valvole è ancora importante durante l'installazione

Anche con un'installazione corretta, il design della valvola gioca un ruolo nel determinare la sua tolleranza alle condizioni del mondo reale.

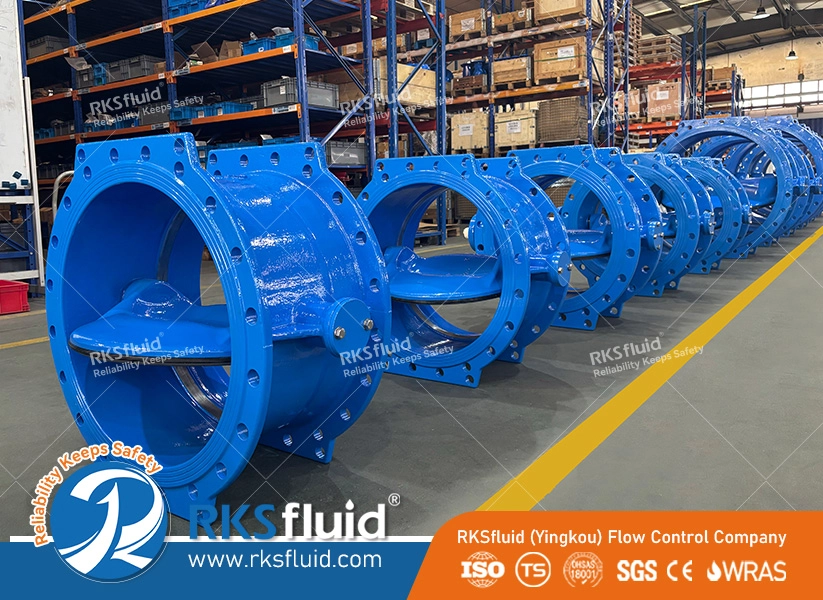

Ad esempio: Valvole a farfalla doppio eccentrico ridurre l'attrito del sedile durante il funzionamento, ridurre il rischio di danni alla tenuta durante l'installazione e il funzionamento

* Ciò li rende più adatti per condotte idriche di grande diametro rispetto ai design concentrici.

Lista di controllo dell'installazione per ingegneri del sito

Prima della messa in servizio, gli ingegneri dovrebbero verificare:

• La tubazione è pulita e lavata
• Le flange sono correttamente allineate
• I bulloni sono serrati uniformemente
• La valvola funziona senza intoppi
• Nessuna coppia anomala durante il funzionamento
• Nessuna perdita visibile

*Una semplice lista di controllo può prevenire la maggior parte degli errori legati all'installazione.

Hai bisogno di supporto per l'installazione o di consigli sulla scelta della valvola?

Se stai lavorando a un progetto di conduttura di grande diametro:

Inviaci i parametri del tuo progetto (DN, pressione, condizioni di installazione) e il nostro team di ingegneri fornirà:

– Calcolo della coppia

– Consigli per l'installazione

– Supporto per la selezione della valvola

Ciò aiuta a evitare perdite, sovradimensionamento e costosi errori di installazione.
