أخطاء تركيب صمام الفراشة الشائعة في خطوط الأنابيب ذات القطر الكبير (وكيفية تجنبها)

تجنب الفشل المكلف في مشاريع خطوط الأنابيب ذات القطر الكبير. تعرف على أخطاء تركيب صمام الفراشة الأكثر شيوعًا وكيفية ضمان التشغيل الموثوق به على المدى الطويل.

لماذا تعتبر جودة التثبيت أكثر أهمية من تصميم الصمام؟

في مشاريع خطوط أنابيب المياه ذات القطر الكبير، لا يتم تحديد أداء صمام الفراشة من خلال التصميم وحده.

في العديد من مشاريع EPC، لا تزال الصمامات التي تلبي جميع المواصفات الفنية تواجه ما يلي:

• تسرب بعد التكليف
• صعوبة في التشغيل
• التآكل المبكر لمكونات الختم

في معظم الحالات، لا تنتج هذه المشكلات عن عيوب التصنيع، بل عن أخطاء التثبيت في الموقع.

بالنسبة لخطوط الأنابيب DN500–DN2000، يمكن أن تؤثر أخطاء التثبيت بشكل مباشر على:

• أداء الختم
• عزم الدوران التشغيلي
• عمر الخدمة للصمام

تحديات التثبيت النموذجية في خطوط الأنابيب ذات القطر الكبير

يختلف تركيب صمامات الفراشة في خطوط الأنابيب الكبيرة بشكل أساسي عن التطبيقات صغيرة الحجم. تشمل التحديات الرئيسية ما يلي:

• يتطلب وزن الصمام الثقيل دعمًا مناسبًا للرفع
• صعوبة تحقيق محاذاة دقيقة للشفة
• أحمال الترباس العالية بسبب أقطار الشفة الكبيرة
• خطر انتقال إجهاد الأنابيب إلى جسم الصمام

هذه العوامل تجعل إجراءات التثبيت الصحيحة أمرًا بالغ الأهمية.

أخطاء التثبيت الشائعة (وعواقبها)

الخطأ 1: عدم تنظيف خط الأنابيب بشكل صحيح قبل التثبيت

ماذا يحدث:

يبقى خبث اللحام أو الرمل أو الحطام في خط الأنابيب

النتيجة:

تلف مقعد الصمام أثناء التشغيل الأول

التسرب الفوري أو المبكر

*هذا هو أحد الأسباب الأكثر شيوعًا لفشل الختم. العديد من مشاكل التسرب بعد التثبيت ناتجة عن هذه المشكلات، يمكنك الحصول على مزيد من المعلومات راجع دليلنا الخاص بمشاكل وحلول تسرب صمام الفراشة.

خطأ 2: اختلال شفة

ماذا يحدث:

حواف الأنابيب ليست متوازية

يتم إجبار الصمام على وضعه

النتيجة:

ضغط الختم غير المتكافئ

لا يمكن للقرص الاتصال بالمقعد بشكل كامل

زيادة عزم التشغيل

في خطوط الأنابيب ذات القطر الكبير (DN800)، حتى انحرافات الحافة الصغيرة يمكن أن تزيد عزم الدوران بشكل كبير وتتسبب في فشل الختم.

الخطأ 3: تسلسل ربط الترباس غير صحيح

ماذا يحدث:

تم تشديد البراغي بشكل غير متساو أو بالتتابع

النتيجة:

تشويه جسم الصمام أو مقعده

نقاط التسرب الموضعية

* يجب دائمًا ربط البراغي بنمط متقاطع.

الخطأ 4: تركيب الصمام في وضع مغلق أثناء التركيب

ماذا يحدث:

يتم إغلاق الصمام بالكامل عند تشديد الشفاه

النتيجة:

ضرر ضغط المقعد

زيادة الاحتكاك والتآكل

*أفضل الممارسات: قم بتثبيت الصمام في وضع مفتوح قليلاً.

الخطأ 5: عدم وجود الدعم المناسب أثناء التثبيت

ماذا يحدث:

يتم دعم وزن الصمام فقط عن طريق خط الأنابيب

النتيجة:

الضغط الميكانيكي على جسم الصمام

تشوه طويل الأمد

الخطأ 6: التثبيت غير الصحيح لاتجاه التدفق (إذا كان ذلك ينطبق على تصميمات معينة)

ماذا يحدث:

تم تركيب الصمام عكس الاتجاه الموصى به

النتيجة:

انخفاض أداء الختم

ارتفاع معدل التآكل

الخطأ 7: لا يوجد اختبار وظيفي بعد التثبيت

ماذا يحدث:

لم يتم اختبار الصمام قبل التشغيل

النتيجة:

القضايا الخفية لا تزال غير مكتشفة

فشل أثناء التشغيل

أفضل الممارسات للتثبيت الموثوق

لضمان الأداء على المدى الطويل، يوصى بالممارسات التالية:

1. تنظيف خط الأنابيب قبل التثبيت، وإزالة جميع الحطام وبقايا اللحام، وضمان بيئة الختم النظيفة

2. محاذاة دقيقة للشفة، استخدم أدوات المحاذاة إذا لزم الأمر، لا تجبر الصمام أبدًا على وضعه في موضعه

3. التحكم في تشديد البراغي، وتشديدها في النمط المتقاطع، وتطبيق عزم دوران موحد

4. قم بتثبيت الصمام في وضع مفتوح قليلاً، ومنع تلف المقعد، وضمان وضع القرص بشكل صحيح

5. توفير دعم مؤقت أو دائم، خاصة لصمامات DN500، وتجنب نقل إجهاد الأنابيب إلى الصمام

6. إجراء الاختبار التشغيلي، واختبار دورة الفتح/الإغلاق، والتحقق من أداء الختم تحت الضغط

لماذا لا يزال تصميم الصمام مهمًا أثناء التثبيت

حتى مع التثبيت الصحيح، يلعب تصميم الصمام دورًا في مدى تحمله لظروف العالم الحقيقي.

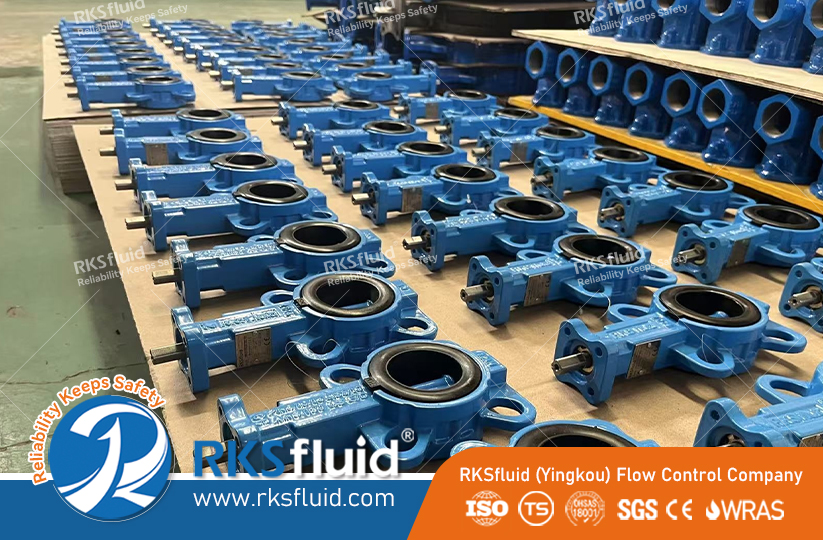

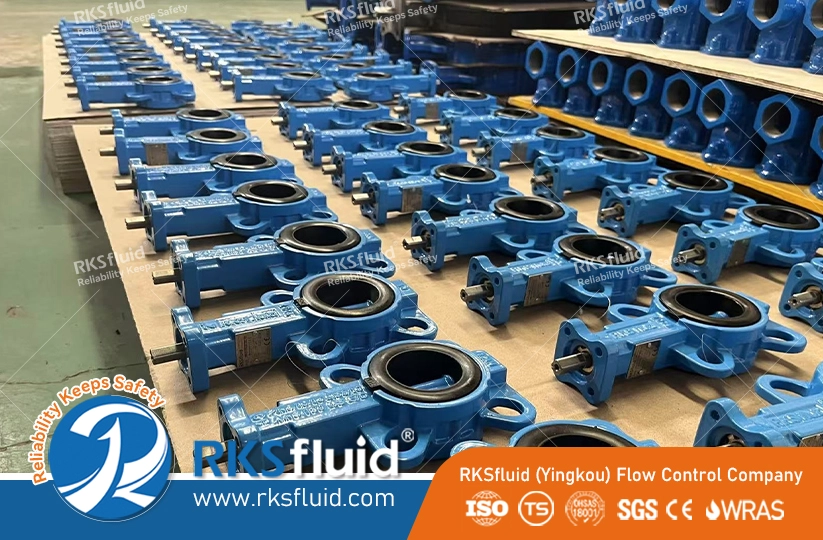

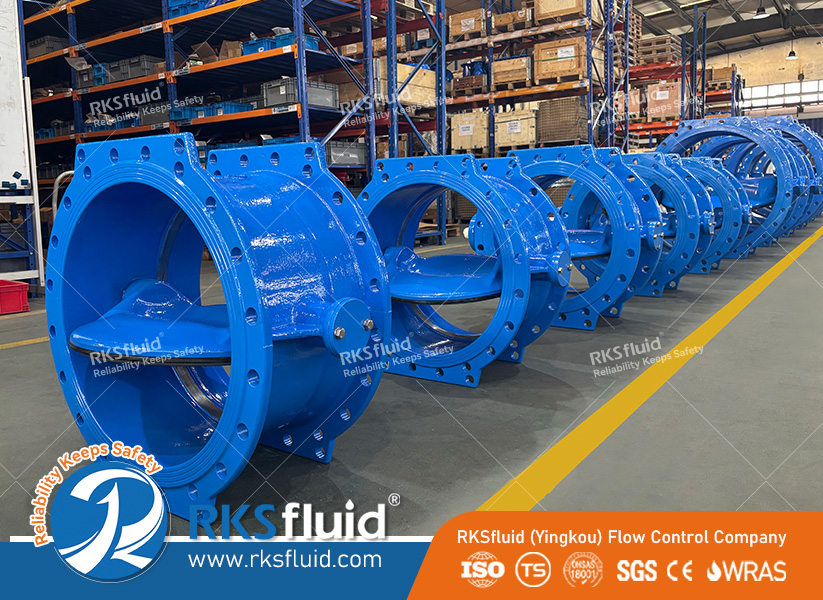

على سبيل المثال: صمامات فراشة مزدوجة غريب الأطوار تقليل احتكاك المقعد أثناء التشغيل، وتقليل خطر تلف الختم أثناء التثبيت والتشغيل

* وهذا يجعلها أكثر ملاءمة لخطوط أنابيب المياه ذات القطر الكبير مقارنة بالتصميمات متحدة المركز.

قائمة التحقق من التثبيت لمهندسي الموقع

قبل التشغيل، يجب على المهندسين التحقق مما يلي:

• خط الأنابيب نظيف ومغسول
• تتم محاذاة الشفاه بشكل صحيح
• يتم تشديد البراغي بالتساوي
• يعمل الصمام بسلاسة
• لا يوجد عزم دوران غير طبيعي أثناء التشغيل
• لا يوجد تسرب واضح

*يمكن لقائمة مرجعية بسيطة أن تمنع معظم حالات الفشل المتعلقة بالتثبيت.
