Perché le valvole a farfalla a doppio eccentrico sono preferite nelle applicazioni per stazioni di pompaggio

Le stazioni di pompaggio impongono requisiti operativi molto più elevati ai sistemi di valvole rispetto alle condutture a gravità convenzionali. Cicli di avvio e arresto frequenti, fluttuazioni di pressione e controllo del flusso di grande diametro richiedono valvole con prestazioni di tenuta stabili e caratteristiche operative affidabili.

Per questo motivo, valvole a farfalla doppio eccentrico sono ampiamente utilizzati nei sistemi comunali di trasmissione dell'acqua, nelle stazioni di pompaggio per l'irrigazione, nei sistemi di circolazione dell'acqua di raffreddamento e nelle condotte di servizi industriali.

Rispetto alle valvole a farfalla concentriche, il design a doppio eccentrico fornisce una coppia operativa inferiore, un'usura ridotta della sede e una migliore affidabilità a lungo termine per applicazioni in stazioni di pompaggio di medio e grande diametro.

Coppia operativa inferiore per tubazioni di grande diametro

Una delle principali sfide nei sistemi delle stazioni di pompaggio è la coppia operativa, soprattutto nelle tubazioni DN800 e più grandi.

In molte stazioni di pompaggio comunali, attuatori sovradimensionati o un funzionamento instabile del cambio possono aumentare le esigenze di manutenzione e influire sulle prestazioni della valvola durante i cicli di funzionamento frequenti.

Poiché il disco si allontana dalla sede di tenuta durante l'apertura, le valvole a farfalla a doppio eccentrico riducono l'attrito non necessario della sede durante il funzionamento. Ciò aiuta a ridurre la coppia operativa rispetto ai design concentrici convenzionali.

Per le condotte di trasporto dell'acqua di grande diametro, ciò diventa particolarmente importante nella scelta:

• Riduttori a vite senza fine
• Attuatori elettrici
• Sistemi di controllo remoto

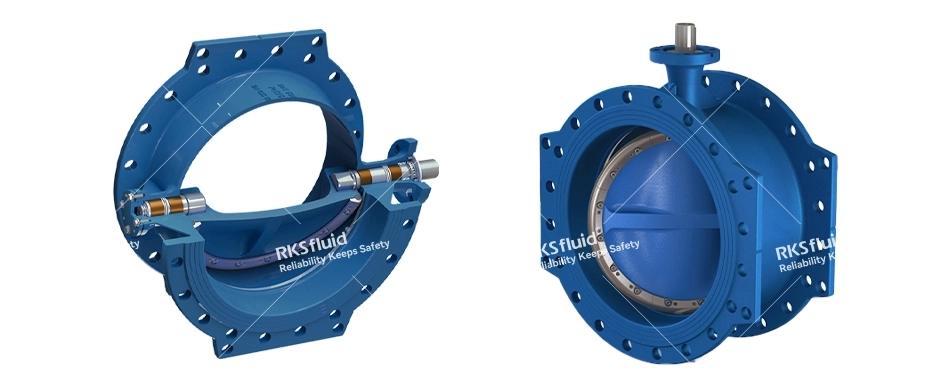

RKSfluid Le valvole a farfalla a doppio eccentrico serie Athena sono disponibili da DN150 a DN1800 e supportano configurazioni di montaggio di attuatori ISO 5211 per riduttori e sistemi di automazione.

Per i sistemi a pressione più elevata, sono disponibili anche configurazioni personalizzate PN40 per applicazioni selezionate.

Migliore affidabilità nel funzionamento frequente della pompa

Nelle stazioni di pompaggio spesso si verifica un funzionamento ripetuto della valvola durante:

• Avvio della pompa
• Arresto della pompa
• Bilanciamento del flusso
• Isolamento d'emergenza

In queste condizioni, un eccessivo attrito della sede può accelerare l'usura delle guarnizioni nelle valvole a farfalla convenzionali.

La struttura a doppio eccentrico riduce al minimo il contatto continuo tra il disco e la sede di tenuta durante il funzionamento, contribuendo a migliorare la durata della sede e la stabilità della tenuta a lungo termine.

Ciò è particolarmente vantaggioso per:

• Stazioni comunali di pompaggio dell'acqua
• Sistemi di irrigazione
• Reti di circolazione dell'acqua di raffreddamento
• Locali pompe antincendio

Prestazioni migliorate in condizioni di picco

Colpi d'ariete e picchi di pressione sono rischi comuni nei sistemi di pompaggio a lunga distanza.

Una velocità di chiusura impropria della valvola o un controllo instabile dell'attuatore possono creare improvvise fluttuazioni di pressione all'interno della tubazione, soprattutto nei sistemi di trasmissione dell'acqua di grande diametro.

Nella progettazione pratica delle stazioni di pompaggio, la stabilità della coppia della valvola e le caratteristiche di chiusura controllata sono spesso più importanti delle semplici prestazioni di intercettazione.

Le valvole a farfalla a doppio eccentrico sono comunemente selezionate perché forniscono:

• Operazioni di apertura e chiusura più fluide
• Ridotto attrito del sedile durante il movimento
• Migliore compatibilità con il controllo del riduttore e dell'attuatore
• Prestazioni più stabili nel funzionamento a ciclo elevato

Per i grandi progetti idrici comunali, questi fattori influiscono direttamente sull’affidabilità operativa a lungo termine.

Più pratico per i sistemi idrici di grande diametro

Rispetto alle valvole a saracinesca, le valvole a farfalla a doppio eccentrico offrono numerosi vantaggi pratici per le tubazioni delle stazioni di pompaggio di medio e grande diametro:

• Dimensioni faccia a faccia più corte
• Peso complessivo inferiore
• Installazione più semplice
• Ridotte esigenze di spazio civile
• Ridurre il carico dell'attuatore

Questo è uno dei motivi per cui sono ampiamente utilizzati in:

• Impianti di trattamento delle acque
• Sistemi di trasmissione dell'acqua non depurata
• Stazioni di pompaggio per l'irrigazione
• Sistemi di raffreddamento ad acqua industriale
• Progetti di infrastrutture comunali

La Serie Athena è realizzata secondo le norme EN 593 ed EN1074-1/2, con attacchi a doppia flangia secondo EN1092.

I materiali disponibili per corpo e disco includono: Ghisa sferoidale, EN-GJS-500-7, CF8, CF8M
Le opzioni di tenuta della sede includono EPDM e NBR a seconda della qualità dell'acqua e delle condizioni operative.

La selezione dell'attuatore e del riduttore rimane fondamentale

Per le valvole a farfalla DN1200 e più grandi, il dimensionamento dell'attuatore deve essere sempre valutato insieme a:

• Condizioni di pressione della tubazione
• Requisiti di velocità di chiusura
• Strategia di protezione dalle sovratensioni
• Frequenza operativa

In molti progetti di stazioni di pompaggio, un dimensionamento inadeguato dell'attuatore può portare a un funzionamento instabile o a un carico di coppia eccessivo durante le condizioni di arresto di emergenza.

La serie Athena supporta configurazioni di riduttori e attuatori elettrici per applicazioni di condotte idriche di medio e grande diametro, comprese soluzioni IP68 opzionali per ambienti esterni esigenti.

Nei moderni sistemi di stazioni di pompaggio, la scelta della valvola è strettamente correlata alla stabilità della coppia, al controllo dei picchi, ai requisiti di manutenzione e all'affidabilità operativa a lungo termine.

Per le condotte idriche di medio e grande diametro, le valvole a farfalla a doppio eccentrico forniscono un equilibrio pratico tra prestazioni di tenuta, efficienza operativa e costi del ciclo di vita.
