Korbfilter vs. Y-Sieb

Korbfilter und Y-Siebe sind zwei häufig verwendete Filtergeräte in industriellen Rohrleitungssystemen. Beide dienen dazu, feste Partikel aus Flüssigkeiten zu entfernen und nachgeschaltete Geräte wie Pumpen, Ventile und Durchflussmesser zu schützen.
Obwohl ihr Zweck ähnlich ist, unterscheiden sie sich in Aufbau, Filterleistung und typischen Anwendungsszenarien.

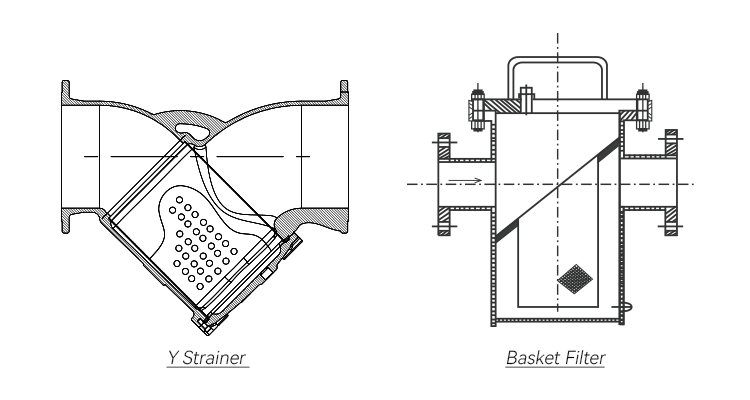

Strukturelle Designunterschiede

Der Hauptunterschied zwischen einem Korbfilter und einem Y-Sieb liegt in der inneren Siebstruktur und der Körperkonfiguration.
Der Y-Sieb verfügt über einen kompakten Y-förmigen Körper, bei dem das Filtersieb diagonal im Strömungsweg der Rohrleitung positioniert ist. Dieses Design ist platzsparend und wird häufig in kleineren Rohrleitungen verwendet.

KorbfilterDagegen wird ein größeres zylindrisches oder korbförmiges Sieb verwendet, das in einer Kammer senkrecht zur Rohrleitungsströmung installiert ist. Diese Konfiguration bietet eine größere Filterfläche und eine höhere Rückhaltekapazität.
Aufgrund des größeren Innenvolumens werden Korbfilter im Allgemeinen in horizontalen Rohrleitungen installiert und häufig in Systemen mit mittlerem bis großem Durchmesser verwendet.

Filtrationskapazität und Durchflussleistung

Aufgrund seiner größeren Siebfläche bietet ein Korbfilter im Vergleich zu einem Y-Sieb in der Regel eine größere Schmutzaufnahmekapazität.
In Systemen, in denen die Flüssigkeit einen relativ hohen Anteil an Schwebstoffen enthalten kann, können Korbfilter eine stabile Filtrationsleistung über längere Zeiträume aufrechterhalten, bevor eine Reinigung erforderlich ist.

Y-Siebe eignen sich besser für Systeme, in denen der Verschmutzungsgrad relativ gering ist und Platzbeschränkungen eine Rolle spielen.

Aus hydraulischer Sicht kann die größere Filterfläche eines Korbfilters auch dazu beitragen, den Druckabfall bei hohen Durchflussbedingungen zu reduzieren.

Wartung und Reinigung

Die Wartungsverfahren unterscheiden sich zwischen den beiden Designs.

Bei Y-Sieben umfasst die Reinigung normalerweise das Entfernen der Abdeckung und das Herausnehmen des Siebs aus der Winkelkammer. Bei Anlagen mit häufigem Schmutzanfall können die Wartungsintervalle kürzer ausfallen.

Korbfilter ermöglichen normalerweise eine einfachere Entfernung des Korbelements durch die obere Abdeckung. Durch das größere Siebvolumen können sich mehr Schmutzpartikel ansammeln, bevor eine Reinigung erforderlich wird.

In vielen Wasseraufbereitungs- und Industriefiltrationssystemen kann dies die Wartungshäufigkeit reduzieren.

Typische Anwendungsszenarien

Y-Siebe werden häufig verwendet in:

• Rohrleitungen mit kleinem bis mittlerem Durchmesser
• Pumpenschutzsysteme
• Relativ saubere Flüssigkeitsdienste
• Installationen mit begrenztem Platzangebot

Korbfilter werden häufig ausgewählt für:

• Rohrleitungen mit mittlerem bis großem Durchmesser
• Kühlwassersysteme
• Industrielle Wasseraufbereitung
• Meerwasseraufnahme- und -entsalzungssysteme
• Anwendungen mit höherer Schmutzbelastung

Die Wahl zwischen den beiden sollte auf den Betriebsbedingungen basieren und nicht davon ausgehen, dass ein Typ allgemein besser ist.

Material- und Druckoptionen

Sowohl Korbfilter als auch Y-Siebe sind je nach Einsatzumgebung in verschiedenen Materialien erhältlich, darunter: Kohlenstoffstahl, Edelstahl, Duplex-Edelstahl

Die Druckstufen variieren auch je nach Designstandard und Anwendungsanforderungen.
Bei industriellen Hochdrucksystemen sind die richtige Materialauswahl und Siebkonstruktion für einen zuverlässigen Betrieb von entscheidender Bedeutung.

Sowohl Korbfilter als auch Y-Siebe spielen eine wichtige Rolle beim Schutz von Rohrleitungssystemen vor festen Verunreinigungen. Jedes Design bietet je nach Systemkonfiguration und Betriebsbedingungen Vorteile.

Die Auswahl der geeigneten Filterlösung erfordert die Bewertung der Rohrleitungsgröße, des Verschmutzungsgrads und der Wartungsanforderungen, um eine zuverlässige Langzeitleistung sicherzustellen.
