Terminologia della valvola e requisiti generali

Terminologia di base

1. Prestazioni di forza
 Le proprietà di resistenza di una valvola sono la capacità della valvola di resistere alla pressione del fluido. Le valvole sono prodotti meccanici che sopportano la pressione interna e il mosto quindi hanno sufficiente resistenza e rigidità per garantire un uso a lungo termine senza fessurazioni o deformazioni.

2. Prestazioni di tenuta
 Le prestazioni di tenuta della valvola si riferiscono alla capacità delle parti di tenuta della valvola di impedire la perdita del fluido. È la prestazione tecnica più importante indice della valvola.

 Vi sono tre parti di tenuta della valvola: il contatto tra la superficie di tenuta delle parti di apertura e di chiusura e la sede della valvola; il giunto dell'imballaggio con la valvola gambo e il ripieno; la connessione tra il corpo della valvola e il coperchio della valvola. La perdita nel primo posto si chiama endoleak, che è comunemente indicata come mancanza di tenuta, che influenzerà la capacità della valvola di tagliare il mezzo.

 Per le valvole di intercettazione, non sono ammesse perdite interne. Le ultime due perdite sono chiamate perdite esterne, cioè le perdite medie dalla valvola verso l'esterno della valvola. Esterno le perdite possono causare perdite di materiale, inquinare l'ambiente e causare incidenti in casi gravi.

 Per fluidi infiammabili, esplosivi, tossici o radioattivi, non è consentita la dispersione esterna, pertanto la valvola deve avere prestazioni di tenuta affidabili.

3. Media fluente
 Quando il fluido fluisce attraverso la valvola, viene generata una perdita di pressione (sia la differenza di pressione prima che dopo la valvola), cioè la valvola ha una certa resistenza al flusso del mezzo, e il mezzo consuma una certa quantità di energia al fine di superare la resistenza della valvola.

 In termini di risparmio energetico, durante la progettazione e la produzione di valvole, è necessario ridurre il più possibile la resistenza della valvola al fluido in movimento.

4. Apertura e chiusura della forza e coppia di apertura e chiusura
 La forza di apertura e chiusura e la coppia di apertura e chiusura si riferiscono alla forza o al momento che deve essere applicato quando la valvola viene aperta o chiusa.

 Quando si chiude la valvola, è necessario formare una determinata pressione specifica di tenuta tra le parti di apertura e di chiusura e la superficie di tenuta della sede del cuscinetto, e al allo stesso tempo superare lo stelo della valvola e l'imballo, tra la filettatura dello stelo della valvola e il dado, e all'estremità dello stelo della valvola e L'attrito di altri le parti di attrito devono essere applicate con una certa forza di chiusura e coppia di chiusura. Durante il processo di apertura e chiusura, la forza richiesta di apertura e chiusura e apertura e la coppia di chiusura è cambiata. Il valore massimo è il momento finale o l'apertura della chiusura. Il momento iniziale Quando si progettano e producono valvole, è auspicabile ridurre la forza di chiusura e la coppia di chiusura.

5. Velocità di apertura e chiusura
 La velocità di apertura e chiusura è espressa dal tempo necessario affinché la valvola completi un'azione di apertura o chiusura. In generale, non vi è alcun requisito rigoroso per l'apertura e velocità di chiusura della valvola, ma alcune condizioni di lavoro hanno requisiti speciali per la velocità di apertura e chiusura. Se alcuni requisiti vengono rapidamente aperti o chiusi, in In caso di incidenti, è necessario che alcuni requisiti siano chiusi lentamente per evitare colpi d'ariete, ecc. Questo dovrebbe essere considerato quando si seleziona il tipo di valvola.

6. Sensibilità al movimento e affidabilità
 Questo si riferisce alla sensibilità della valvola ai corrispondenti cambiamenti nei parametri del supporto. Per valvole con funzioni di regolazione come valvole a farfalla, riduzione della pressione valvole, valvole di regolazione, ecc., nonché valvole con funzioni speciali come valvole di sicurezza e trappole, la loro sensibilità funzionale e affidabilità sono importanti indicatori di prestazione.

7. La vita di servizio
 Indica la durata della valvola, è un importante indicatore di prestazione della valvola e ha un grande significato economico. Solitamente indicato dal numero di apertura e tempi di chiusura che possono garantire i requisiti di tenuta, possono anche essere espressi dal tempo di utilizzo.

8. Digitare (tipo)
 Classificazione delle valvole per uso o caratteristiche strutturali principali

9. Modello (modello)
 Numerazione della valvola per tipo, trasmissione, tipo di connessione, caratteristiche strutturali, materiale di tenuta della sede e pressione nominale.

10. Dimensioni di connessione (dimensioni di connessione)
 Dimensioni della valvola e del tubo

11. Le dimensioni principali (dimensioni generali)
 Altezza di apertura e chiusura della valvola, diametro del volantino e dimensioni della connessione.

12. Il tipo di connessione (tipo di connessione)
 I vari modi in cui la valvola è collegata al tubo o alla macchina (ad es. Connessione a flangia / connessione filettata / connessione saldata, ecc.).

13. Test di tenuta (test di tenuta)
 Test per l'esecuzione delle parti di apertura e chiusura e della coppia di tenuta del corpo valvola.

14. Test di tenuta posteriore (test di tenuta posteriore)
 Verificare le prestazioni di tenuta dello stelo della valvola e della coppia di tenuta del coperchio.

15. Sigillare la pressione di prova
 La pressione specificata dalla valvola durante il test di tenuta.

16. Terreno adatto (terreno adatto)
 Il mezzo a cui può essere applicata la valvola.

17. Temperatura applicabile (temperatura adatta)
 L'intervallo di temperatura del mezzo a cui è applicata la valvola.

18. Faccia di tenuta (faccia di tenuta)
 L'elemento di apertura e chiusura è in stretto contatto con la sede della valvola (corpo della valvola) e funge da superficie di contatto di tenuta.

19. Parti di apertura e chiusura (disco)
 Termine generale per una parte usata per tagliare o regolare il flusso di un mezzo, come un cancello in una valvola a saracinesca, un deflettore di valvola in una valvola a farfalla e simili.

20. Imballaggio (imballaggio)
 Caricare il premistoppa (o il premistoppa) per evitare che il supporto fuoriesca dallo stelo della valvola.

21. Sede dell'imballaggio (sedile dell'imballaggio)
 Una parte che supporta l'imballaggio e mantiene l'imballaggio sigillato.

22. Premistoppa (ghiandola)
 Una parte che viene utilizzata per comprimere l'imballaggio per ottenere un sigillo.

23. Staffa (giogo)
 Una parte utilizzata per supportare il dado dello stelo e il meccanismo di trasmissione sul cofano o sul corpo della valvola.

24. La dimensione del canale di collegamento (dimensione del canale di collegamento)
 Le dimensioni strutturali del giunto tra l'elemento di apertura e chiusura e il gruppo dello stelo della valvola.

25. Area di flusso (area di flusso)
 Fa riferimento all'area della sezione trasversale minima tra l'estremità di ingresso della valvola e la superficie di tenuta del sedile (ma non l'area "tenda"), utilizzata per calcolare il
spostamento teorico senza effetti di resistenza.

26. Diametro del flusso (diametro del flusso)
 Corrisponde al diametro dell'area del corridore.

27. Caratteristiche del flusso (caratteristiche del flusso)
 Nello stato di flusso costante, quando la pressione di ingresso e altri parametri sono costanti, la pressione di uscita della valvola di riduzione della pressione è una funzione della portata.

28. Derivazione delle caratteristiche del flusso
 Nello stato di flusso costante, quando i parametri come la pressione di ingresso sono costanti, la variazione della pressione di uscita causata dalla variazione della portata della pressione valvola di riduzione.

29. Valvola generale (valvola generale)
 Valvole comunemente utilizzate in condotte in varie imprese industriali.

30. Valvola automatica (valvola autoaggressiva)
 Una valvola che agisce da sola a seconda delle capacità del mezzo (liquido, aria, vapore, ecc.).

31. Valvola azionata
 Valvole azionate da pressione manuale, elettrica, idraulica o pneumatica.

32. Volantino con impugnatura a martello
 Una struttura del volantino che utilizza una forza notevole per alleviare le forze operative della valvola.

33. Trasmissione a ingranaggi a vite senza fine (attuatore a vite senza fine)
 Un dispositivo che apre o chiude o regola una valvola con un meccanismo a vite senza fine.

34. Dispositivo pneumatico (attuatore pneumatico)
 Utilizzare la pressione pneumatica per aprire o chiudere o regolare l'azionamento della valvola.

35. Dispositivo idraulico (attuatore idraulico)
 Utilizzare la pressione idraulica per aprire o chiudere o regolare la trasmissione della valvola.

36. Capacità della condensa calda (capacità condensa calda)
 La quantità massima di condensa che può essere scaricata dalla trappola in una data pressione differenziale e temperatura

37. Perdita di vapore (perdita di vapore)
 La quantità di vapore fresco che fuoriesce dalla trappola per unità di tempo.

Termine di definizione della valvola

1. Valvola (valvola)
 Il numero totale di prodotti meccanici con meccanismi mobili utilizzati per controllare il flusso di materiale all'interno del tubo.

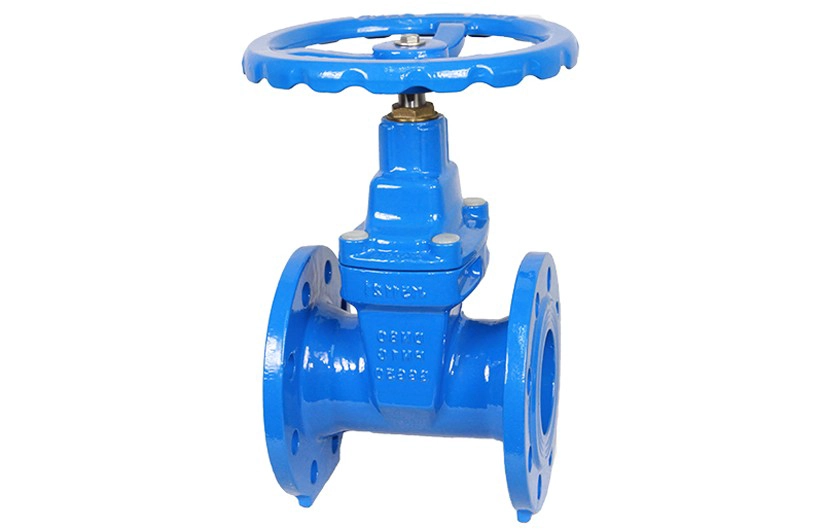

2. Valvola a saracinesca (valvola a cassetto)
 L'elemento di apertura e chiusura (cancello) è azionato dallo stelo della valvola e la valvola viene sollevata e spostata lungo la sede della valvola (superficie di tenuta).

3. Valvola a globo, valvola di arresto
 Il tipo open-close (valvola) è una valvola azionata dallo stelo della valvola e si muove su e giù lungo l'asse della sede della valvola (superficie di tenuta).

4. Valvola a farfalla
 L'area della sezione trasversale del passaggio viene modificata dall'elemento di apertura e chiusura (valvola) per regolare la portata e la pressione della valvola.

5. Valvola a sfera
 Una valvola che si apre e si chiude (sfera) attorno a una curva perpendicolare al passaggio.

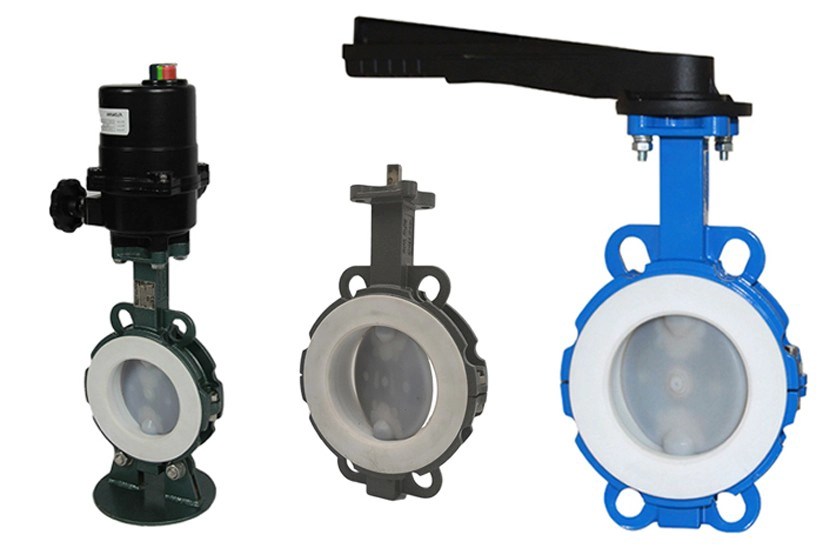

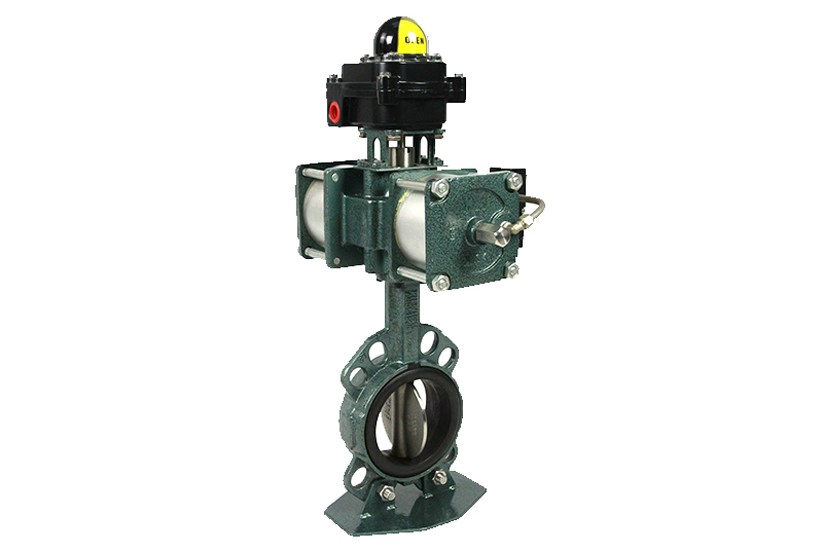

6. Valvola a farfalla
 Valvola a farfalla aperta (a farfalla) che ruota attorno a un asse fisso.

7. Valvola a diaframma
 Il tipo open-close (diaframma) è una valvola che viene azionata dallo stelo della valvola, si muove su e giù lungo l'asse dello stelo della valvola e separa il meccanismo di azione dal medio.

8. Rubinetto (rubinetto)
 Una valvola che si apre e si chiude (tappi) attorno al proprio asse.

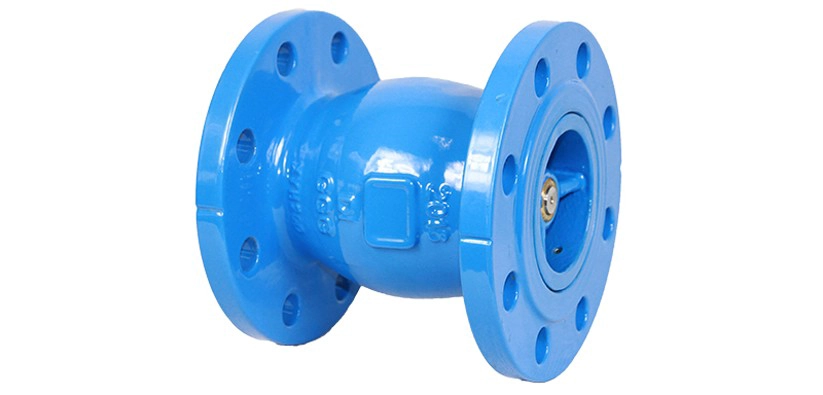

9. Controllare la valvola, valvola di non ritorno
 Valvola a chiusura forzata (valvola aperta) che blocca automaticamente il flusso dei fluidi mediante una forza media.

10. Valvola di sicurezza, valvola di sicurezza
 Tipo open-close (valvola) Apre automaticamente lo scarico quando la pressione del mezzo nella tubazione o nell'attrezzatura della macchina supera il valore specificato; la valvola che automaticamente si chiude quando la pressione è inferiore al valore specificato e protegge la tubazione o la macchina.

11. Valvola riduttrice di pressione
 Attraverso la strozzatura dell'elemento di apertura e chiusura (valvola), la pressione del mezzo si abbassa e la pressione della valvola viene automaticamente mantenuta entro un certo gamma dall'azione diretta della pressione dopo la valvola.

12. Trappola di vapore
 Una valvola che scarica automaticamente la condensa e ne impedisce la fuoriuscita.

13. Svuotamento delle valvole
 Valvole per lo scarico di caldaie, recipienti a pressione e altre apparecchiature.

14. Valvola di bassa pressione
 Varie valvole con pressione nominale PN ≤ 1,6MPa.

15. Valvola di media pressione
 La pressione nominale è di varie valvole con PN ≥ 2,0 ~ PN & lt; 10.0 MPa.

16. Valvola di alta pressione
 Varie valvole con pressione nominale PN ≥ 10,0 MPa.

17. Valvola di alta pressione super
 Varie valvole con pressione nominale PN ≥ 100,0 MPa.

18. Valvola per alta temperatura
 Per varie valvole con temperature del fluido & gt; 450 ° C.

19. Valvola sotto zero
 Per una varietà di valvole con una temperatura media di -40 ° C ~ -100 ° C.

20. Valvola criogenica (valvola criogenica)
 Per varie valvole con temperature del fluido & lt; -100 ° C.

Terminologia della struttura della valvola

1. Dimensione faccia a faccia (dimensione faccia a centro)
 La distanza tra le facce di ingresso e di uscita della valvola; o la distanza dalla faccia dell'estremità di ingresso all'asse di uscita.

2. Lunghezza della struttura della valvola diritta (attraverso il tipo di valvola di dimensioni faccia a faccia)
 Alla fine del passaggio del corpo valvola, la distanza tra i due piani è perpendicolare all'asse dell'asse della valvola.

3. Lunghezza della struttura della valvola(tipo di angolo delle valvole Faccia a faccia, fine alla fine, centro a faccia e dimensioni da centro a estremità)
 La distanza tra il piano perpendicolare all'asse ad una estremità del passaggio del corpo valvola e l'altro asse terminale del corpo valvola.

4. Tipo di costruzione
 Le caratteristiche principali di vari tipi di valvole in termini di struttura e geometria.

5. Attraverso il tipo di strada
 Gli assi di ingresso e uscita sono coincidenti o paralleli l'uno all'altro sotto forma di un corpo valvola.

6. Tipo di angolo
 Il corpo della valvola forma che gli assi di ingresso e uscita sono perpendicolari tra loro.

7. Tipo di globo Y, tipo y, tipo diaframma
 Il passaggio è nella forma di un corpo valvola in cui lo stelo della valvola è posizionato ad un angolo acuto rispetto all'asse del passaggio del corpo valvola.

8. Tipo a tre vie
 Una forma del corpo valvola con tre direzioni di passaggio.

9. T-pattern a tre vie
 Il passaggio della spina (o sfera) è della formula generale di "T" ..

10. L-pattern a tre vie
 Il passaggio della spina (o sfera) è della formula generale di "L" ..

11. Tipo di bilanciamento
 Una forma strutturale in cui la forza assiale dello stelo della valvola è bilanciata dalla pressione media.

12. Tipo di leva
 La leva viene utilizzata per guidare la struttura dell'elemento di apertura e chiusura.

13. Tipo normalmente aperto (tipo normalmente aperto)
 Quando non c'è forza esterna, l'elemento di apertura e chiusura è automaticamente in posizione aperta.

14. Tipo normalmente chiuso
 Quando non c'è forza esterna, l'elemento di apertura e chiusura è automaticamente in posizione chiusa.

15. Tipo di giacca a vapore
 Varie valvole con rivestimento riscaldato a vapore.

16. Tipo di tenuta a soffietto
 Varie valvole con costruzione a soffietto.

17. Valvola a piena apertura
 Una valvola con lo stesso diametro interno del passaggio del flusso in tutte le parti della valvola e lo stesso diametro interno del tubo nominale.

18. Valvola ad apertura ridotta
 Una valvola con un diametro ridotto del foro di passaggio del flusso nella valvola.

19. Valvola a passaggio ridotto
 Il diametro del foro di passaggio del flusso nella valvola è ridotto e l'apertura della valvola dell'elemento di chiusura della valvola è una valvola non circolare.

20. Valvola unidirezionale (valvola unidirezionale)
 Progettato come una valvola che sigilla solo una direzione del flusso medio.

21. Valvola bidirezionale
 Progettato come una valvola che sigilla entrambe le direzioni del flusso dei media.

22. Valvola a due vie a due posti (doppia sede, entrambi i sedili bidirezionali, valvola)
 La valvola ha due sedi di tenuta e ogni sede della valvola ha una valvola che può sigillare entrambe le direzioni del flusso del fluido.

23. Sedile a una via, valvola a doppio sedile a due vie (a due posti, un sedile unidirezionale e uno a sedere-direzionale, valvola)
 La valvola con due coppie di tenute, nella posizione chiusa, le due coppie di tenuta possono essere mantenute sigillate contemporaneamente, il corpo della valvola nella camera centrale (tra i due
coppie di tenuta) ha un'interfaccia per il rilascio della pressione del mezzo. Rappresenta il simbolo DBB.

24. Sedile posteriore, faccia posteriore
 Una struttura sigillante che impedisce al fluido di fuoriuscire dal premistoppa quando la valvola è completamente aperta.

25. Tenuta di pressione
 È utilizzato come struttura per la sigillatura automatica del giunto tra il corpo della valvola e il coperchio della valvola.

26. Dimensioni della testa dello stelo della valvola
 Le dimensioni strutturali della valvola derivano dal volantino, dall'impugnatura o da altri giunti di fissaggio meccanici.

27. Dimensione dell'estremità dello stelo della valvola
 Le dimensioni strutturali della connessione tra lo stelo della valvola e l'elemento di apertura e chiusura.

28. Dimensione del canale di collegamento
 Le dimensioni strutturali del giunto tra l'elemento di apertura e chiusura e il gruppo dello stelo della valvola.

29. Tipo di connessione
 I vari modi in cui la valvola è collegata al tubo o alla macchina (come connessioni flangiate, connessioni filettate, collegamenti saldati, ecc.).

Terminologia componente valvola

1. Corpo
 Direttamente collegato a un tubo (o una macchina) per formare una parte del percorso del flusso del mezzo.

2. Cofano (cofano motore, coperchio, cappuccio, coperchio)
 È collegato al corpo della valvola e forma una parte principale della camera di pressione con il corpo della valvola (o altre parti come i diaframmi).

3. Apertura e chiusura di parti (disco)
 Termine generale per una parte usata per tagliare o regolare il flusso di un mezzo, come un cancello in una valvola a saracinesca, un deflettore di valvola in una valvola a farfalla e simili.

4. Disco (disco)
 Apertura e chiusura di parti in valvole quali valvole a globo, valvole a farfalla e valvole di ritegno.

5. Sedile del corpo (anello con sede sul sedile, sedile a sedere, sedile inferiore)
 Una parte montata sul corpo della valvola e formante una coppia di tenuta con l'elemento di apertura e chiusura.

6. Faccia di tenuta
 L'elemento di apertura e chiusura è in stretto contatto con la sede della valvola (corpo della valvola) e funge da superficie di contatto di tenuta.

7. Stelo (gambo, mandrino)
 La forza di apertura e chiusura viene trasmessa alla parte principale sull'elemento di apertura e chiusura.

8. Dado del gambo (boccola del giogo, dado del giogo)
 Una parte che forma una coppia di movimenti con il filo dello stelo.

9. Lettera di ripieno
 Sul coperchio (o sul corpo valvola), viene riempita una baderna per evitare che il fluido fuoriesca dallo stelo della valvola.

10. Scatola di ripieno
 Riempire il filler per evitare che il supporto fuoriesca dallo stelo.

11. Premistoppa (ghiandola, flangia della ghiandola, gang del pne)
 Una parte che viene utilizzata per comprimere l'imballaggio per ottenere un sigillo.

12. Imballaggio (imballaggio, anelli di imballaggio)
 Caricare il premistoppa (o il premistoppa) per evitare che il materiale fuoriesca dal doppio gambo della valvola del materiale.

13. Sede dell'imballaggio, rondella di imballaggio
 Una parte che supporta l'imballaggio e mantiene l'imballaggio sigillato.

14. Staffa (giogo)
 Una parte utilizzata per supportare il dado dello stelo e il meccanismo di trasmissione sul cofano o sul corpo della valvola.

15. Volantino a percussione (volantino a percussione, volantino a percussione a martello volante manuale, volantino a martello)
 Una struttura del volantino che utilizza una forza notevole per alleviare le forze operative della valvola.

Comprensione di base delle caratteristiche

1. Requisiti generali

 1.1 Le specifiche e le categorie delle valvole devono soddisfare i requisiti dei documenti di progettazione delle tubazioni.
 1.2 Il numero di modello della valvola dovrebbe indicare i requisiti di numerazione standard nazionali. Se si tratta di uno standard aziendale, è necessario indicare la descrizione pertinente del modello.
 1.3 La pressione di esercizio della valvola richiede ≥ la pressione di esercizio della tubazione. In base alla premessa di non incidere sul prezzo, la pressione di esercizio della valvola dovrebbe essere maggiore della pressione effettiva di lavoro del gasdotto; qualsiasi parte sotto la condizione chiusa della valvola dovrebbe essere in grado di sopportare 1,1 volte la pressione di lavoro della valvola. Il valore non perde; il corpo della valvola deve essere in grado di sopportare il doppio dei requisiti di pressione della valvola quando la valvola è aperta.
 1.4 Lo standard di produzione della valvola deve indicare il numero standard nazionale basato su di esso. Se si tratta di uno standard aziendale, il contratto aziendale deve essere allegato al contratto di approvvigionamento.

2. Qualità della valvola

 2.1 Il materiale del corpo deve essere fatto di ferro duttile e devono essere indicati i dati effettivi di test fisici e chimici del grado e della ghisa.
 2.2 Il materiale dello stelo, lo stelo della valvola in acciaio inossidabile (20Cr13), la valvola di grande diametro deve essere anche uno stelo della valvola incorporato in acciaio inossidabile.
 2.3 Materiale del dado, ottone fuso in alluminio o bronzo fuso, la durezza e la resistenza sono maggiori dello stelo della valvola.
 2.4 Il materiale della boccola dello stelo, la sua durezza e resistenza non deve essere maggiore dello stelo della valvola e non forma corrosione elettrochimica con lo stelo della valvola e il corpo della valvola in condizioni di immersione in acqua.
 2,5 materiale della superficie di tenuta
     1 tipi di valvole sono diversi, i metodi di tenuta e i requisiti dei materiali sono diversi;
     2 saracinesca a cuneo ordinario, il materiale, il metodo di fissaggio e il metodo di rettifica dell'anello di rame dovrebbero essere spiegati;
     3 valvola a saracinesca di tenuta morbida, dati di test fisici e chimici del materiale di rivestimento della piastra della valvola;
     4 la valvola a farfalla deve indicare il materiale della superficie di tenuta sul corpo della valvola e il materiale della superficie di tenuta sulla piastra a farfalla; i loro dati di test fisici e chimici, in particolare i requisiti igienici della gomma, le prestazioni anti-invecchiamento, la resistenza all'usura; di solito si usano gomma nitrilica e gomma EPDM, ecc., è vietato usare gomma rigenerata.

 2.6 Imballaggio dell'albero della valvola
    1 A causa della valvola nella rete di tubazioni, in genere l'apertura e la chiusura non sono frequenti, il riempitivo deve essere inattivo per diversi anni, il riempitivo non invecchia e l'effetto di tenuta viene mantenuto a lungo;
   2 Anche l'imballaggio dell'albero della valvola deve essere in buone condizioni quando è soggetto a frequenti aperture e chiusure;
   3 In considerazione dei requisiti di cui sopra, l'imballaggio dell'albero della valvola deve essere sostituito per una vita utile o non sostituito per più di dieci anni;
   4 Se è necessario sostituire l'imballaggio, il design della valvola deve prendere in considerazione le misure per sostituirlo sotto pressione dell'acqua.

3. Cambio a velocità variabile
 3.1 Il materiale della scatola e i requisiti anticorrosione interni ed esterni sono coerenti con il principio del corpo valvola.
 3.2 La scatola deve avere misure di tenuta e la scatola può essere immersa sotto la condizione di 3 metri di colonna d'acqua dopo il montaggio.
 3.3 Il dispositivo di limite di apertura e chiusura sulla scatola, il dado di regolazione deve essere all'interno della scatola o all'esterno della scatola, ma gli strumenti speciali sono necessari per funzionare.
 3.4 Il design della struttura di trasmissione è ragionevole. Durante l'apertura e la chiusura, l'albero della valvola può essere ruotato, in modo che non si muova su e giù, le parti della trasmissione mordono correttamente, e non vi è alcuna separazione e scivolamento quando il carico è aperto e chiuso.
 3.5 Il cambio di trasmissione e la tenuta dell'albero della valvola non sono collegati a un gruppo privo di perdite, altrimenti dovrebbero esserci misure affidabili anti-perdita.
 3.6 Non ci sono detriti nella scatola, e il morso dell'ingranaggio dovrebbe essere protetto dal grasso.

4. Meccanismo operativo della valvola
 4.1 La direzione di apertura e chiusura della valvola deve essere chiusa in senso orario.
 4.2 A causa della valvola nella rete di tubazioni, è spesso aperta e chiusa manualmente, il numero di rotazioni di apertura e chiusura non dovrebbe essere eccessivo, cioè la valvola di grande diametro dovrebbe essere anche entro 200-600 giri / min.
 4.3 Per facilitare l'apertura e la chiusura di una persona, la coppia massima di apertura e chiusura deve essere di 240 Nm sotto la condizione della pressione della condotta.
 4.4 L'estremità di apertura e chiusura della valvola deve essere quadrata e standardizzata in dimensioni e rivolta verso il terreno in modo che le persone possano operare direttamente da terra. Le valvole con dischi non sono adatte per le reti di condotte sotterranee.
 4.5 Pannello di visualizzazione del grado di apertura e chiusura della valvola
     1 La linea graduata del grado di apertura e chiusura della valvola deve essere colata sul coperchio esterno del pannello dello schermo dopo il coperchio del cambio o la direzione del cambiamento e la superficie deve essere rivolta verso terra e la linea della scala deve essere rivestito con fosforo per mostrare accattivante;
     2 indica che il materiale dell'ago del disco può essere realizzato in acciaio inossidabile quando la gestione è buona, altrimenti è in acciaio verniciato, non usare la pelle di alluminio;
     3 indica che l'ago del disco è ben visibile e fissato saldamente. Una volta che la regolazione di apertura e chiusura è accurata, dovrebbe essere bloccata con i rivetti.
4.6 Se la valvola è immersa in profondità e il meccanismo di comando e il pannello del display si trovano a ≥ 1,5 m da terra, il palo di estensione deve essere fornito e fissato saldamente in modo che le persone possano osservare e operare da terra. Vale a dire, l'operazione di apertura e chiusura della valvola nella rete di tubazioni non è adatta per il funzionamento a fondo valle.

5. Test delle prestazioni della valvola
 5.1 Quando una determinata specifica di una valvola viene fabbricata in lotti, a un'organizzazione autorevole deve essere affidata l'esecuzione dei seguenti test di prestazione:
     1 La coppia di apertura e chiusura della valvola sotto la condizione di pressione di esercizio;
     2 Nella condizione di pressione di funzionamento, può assicurare i periodi stretti di chiusura e chiusura della valvola;
     3 Rilevazione del coefficiente di resistenza del flusso della valvola nella condizione di erogazione di acqua nella condotta.
 5.2 La valvola deve essere testata come segue prima di lasciare la fabbrica:
     1 Quando la valvola è aperta, il corpo della valvola deve essere sottoposto al rilevamento della pressione interna due volte il valore della pressione della valvola;
     2 Sotto la condizione di chiusura della valvola, le due parti sopportano rispettivamente 1,1 volte il valore di pressione della valvola, nessuna perdita; ma la valvola a farfalla sigillata in metallo, il valore di perdita non è superiore ai requisiti pertinenti.

6. Protezione dalla corrosione interna ed esterna della valvola
 6.1 Corpo valvola (compresa la scatola di trasmissione a velocità variabile) all'interno e all'esterno, prima pallinatura sabbiatura rimozione ruggine, e si sforzano di spruzzare elettrostaticamente resina epossidica non tossica in polvere, lo spessore di più di 0,3 mm. Quando le valvole su larga scala sono difficili da spruzzare elettrostaticamente con resina epossidica non tossica, devono anche essere verniciate e spruzzate con vernice epossidica simile atossica.
 6.2 L'interno del corpo della valvola e le varie parti della piastra della valvola devono essere completamente anticorrosivi. Da un lato, non si arrugginisce se immerso nell'acqua e non si verificherà corrosione elettrochimica tra i due metalli. D'altra parte, la superficie liscia ridurrà la resistenza all'acqua.
 6.3 I requisiti igienici per la resina epossidica o la vernice anticorrosiva nel corpo valvola devono essere testati dall'autorità competente. Le proprietà chimiche e fisiche dovrebbero anche soddisfare i requisiti pertinenti.

7. Imballaggio della valvola e trasporto
 7.1 Entrambi i lati della valvola devono essere provvisti di una piastra di bloccaggio leggera e una tenuta solida.
 7.2 Le valvole di medio e piccolo diametro devono essere impacchettate con corde di paglia e trasportate in un container.
 7.3 Le valvole di grande diametro sono anche disponibili in una solida confezione in legno massiccio per evitare danni durante il trasporto.

8. Manuale di fabbrica della valvola
 La valvola è un'attrezzatura. I seguenti dati rilevanti devono essere indicati nel manuale di fabbrica: specifica della valvola; modello; pressione lavorativa; standard di produzione; materiale del corpo valvola; materiale dello stelo; materiale di tenuta; materiale di imballaggio dell'albero valvola; materiale per boccole dello stelo; materiale anticorrosivo interno ed esterno; avviare la direzione di funzionamento; numero di giri; coppia di apertura e chiusura a pressione di esercizio; nome della fabbrica; Data di produzione; numero di fabbrica; peso; apertura della flangia di collegamento, numero di fori, distanza del foro centrale; , dimensioni di controllo ampie e alte; coefficiente di resistenza del flusso della valvola; orari di apertura e chiusura efficaci; dati rilevanti dell'ispezione della fabbrica di valvole e delle precauzioni per l'installazione e la manutenzione.
