Como selecionar o tamanho da malha e a classificação de pressão para filtro de cesta industrial

Em sistemas de tubulações industriais, os filtros tipo cesto desempenham um papel crítico na proteção de bombas, válvulas, trocadores de calor e instrumentação contra contaminUmtes sólidos. No entanto, a seleção inadequada do tamanho da malha ou da classificação de pressão pode levar a uma queda excessiva de pressão, manutenção frequente ou até mesmo falha do sistema. Este guia explica como selecionar corretamente o tamanho da malha e a classificação de pressão para filtros de cesto industriais com base em princípios de engenharia.

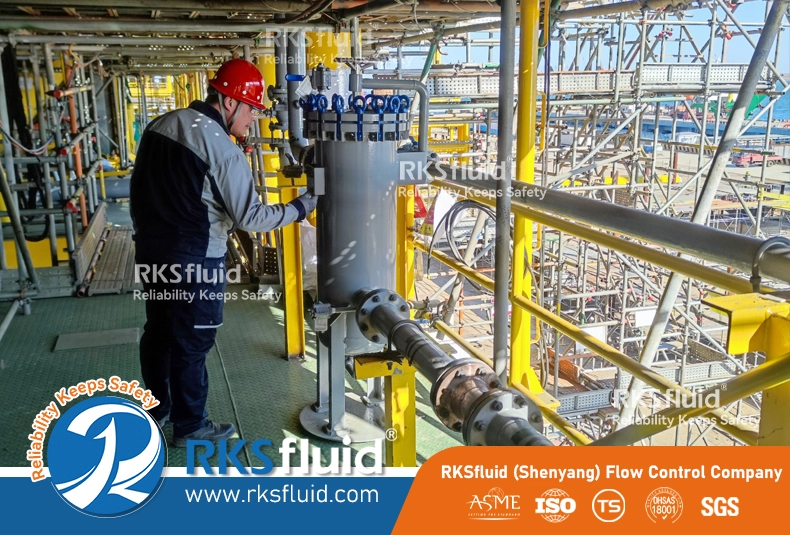

1. Compreendendo a finalidade de um filtro de cesta

An filtro de cesta industrial (filtro de cesta) é instalado em tubulações para remover partículas sólidas de líquidos como: Água, Petróleo, Fluidos Petroquímicos, Água do Mar, Condensado de Vapor

O objetivo não é a filtragem ultrafina, mas a proteção do equipamento e a estabilidade do processo. Portanto, a seleção deve equilibrar:

• Retenção de partículas
• Perda de pressão
• Taxa de fluxo
• Intervalo de manutenção

2. Como selecionar o tamanho de malha correto

O que significa malha?
Malha refere-se ao número de aberturas por polegada na tela do filtro.

Maior número de malha → Abertura menor → Filtragem mais fina
Menor número de malha → Maior abertura → Maior capacidade de retenção de sujeira

Faixas típicas de malha industrial:

Consideração de Engenharia 1: Tamanho de Partícula Alvo

Selecione um tamanho de malha ligeiramente menor que o tamanho mínimo de partícula que deve ser removido.

Exemplo:
Se o sistema precisar bloquear partículas acima de 300 mícrons, uma malha de 60 a 80 poderá ser apropriada.

Consideração de Engenharia 2: Pressão Diferencial

A malha mais fina aumenta a resistência e causa maior queda de pressão.

Se a malha estiver muito fina:

• A taxa de fluxo diminui
• A frequência de limpeza aumenta
• O risco de desvio ou deformação aumenta

Prática recomendada:
Instale manômetros diferenciais a montante e a jusante do filtro cesto. Limpe o cesto quando a pressão diferencial atingir o limite permitido definido no projeto do sistema.

Princípio de Engenharia:
Sempre equilibre a precisão da filtração com a perda de pressão aceitável.

3.Como selecionar a classificação de pressão (150LB–2500LB)

A classificação de pressão deve corresponder ou exceder a pressão de projeto da tubulação.

Filtros de cesto industriais são comumente fornecidos em:

• 150LB – 300LB → Água e sistemas industriais em geral
• 600LB – 900LB → Petróleo e gás, petroquímica
• 1500LB – 2500LB → Hidrocarbonetos de alta pressão ou sistemas críticos

Ao selecionar a classificação de pressão:

• Identifique a pressão operacional máxima
• Considere a pressão de surto ou a pressão de inicialização da bomba
• Garanta a compatibilidade do padrão de flange (ANSI, ASME, DIN)

Nunca subespecifique a classe de pressão – a segurança e a conformidade dependem disso.

4. Seleção de materiais para diferentes mídias

A escolha do material impacta diretamente a vida útil e a resistência à corrosão.

Materiais comuns:

• Aço Carbono (CS) → Sistemas de água não corrosivos
• Aço inoxidável (SS304/316) → Meios químicos e levemente corrosivos
• Aço Inoxidável Duplex (DSS) → Água do mar e ambientes altamente corrosivos

Para sistemas offshore ou marítimos, os filtros duplex de aço inoxidável melhoram significativamente a resistência à corrosão e a vida útil.

5. Correspondência do tamanho do filtro da cesta à taxa de fluxo

O diâmetro nominal (DN15–DN800) deve corresponder ao tamanho da tubulação.

O superdimensionamento geralmente não é necessário, mas o subdimensionamento pode aumentar:

• Velocidade
• Queda de pressão
• Frequência de manutenção

Para tubulações de transmissão de água de grande diâmetro (DN600–DN800), os filtros tipo cesto proporcionam maior capacidade de retenção de sujeira em comparação com os filtros em Y.

6. Quando escolher um filtro de cesta em vez de um filtro em Y

Filtros de cesta são preferidos quando:

• É necessária alta capacidade de fluxo
• Espera-se maior carga de detritos
• É necessária menor queda de pressão
• Fácil acesso para manutenção é importante

Para sistemas de tubulações horizontais com conteúdo sólido significativo, os filtros tipo cesta oferecem melhor desempenho e facilidade de manutenção.

7. Exemplo prático de seleção

Exemplo:
Médio: Água do Mar
Gasoduto: DN400
Pressão de projeto: 1,6 MPa
Required Filtration: Protect pump (particles > 500 micron)

Configuração recomendada:

Filtro de cesta DN400
Malha 40–60
Classificação de pressão de 150LB–300LB
Cesta duplex de aço inoxidável

Esta configuração equilibra resistência à corrosão, estabilidade de fluxo e ciclo de manutenção.

Para especificações técnicas detalhadas e configurações disponíveis (DN15–DN800, malha 10–500, até 2500LB), consulte a página do produto do filtro de cesta industrial ou entre em contato com nossa equipe de engenharia.
