Stellantriebe (1)

  Aktuatoren spielen eine wichtige Rolle bei der Automatisierung moderner Produktionsprozesse. Sie wird oft als Hand und Fuß der Produktionsprozesssteuerung bezeichnet, da sie das Steuersignal des Reglers im automatischen Steuersystem akzeptiert und die Einstellgröße automatisch ändert, um die eingestellten Parameter (wie Temperatur, Druck, Durchfluss) zu erreichen , Flüssigkeitsstand usw. Der Zweck der Anpassung besteht darin, den Produktionsprozess wie geplant zu arbeiten.

Stellgliedfunktion:
- Steuern Sie den Schalter des Ventils, um sicherzustellen, dass der Hub für das ordnungsgemäße Funktionieren des Ventils erforderlich ist.
- die Schließkraft vorsehen, die bei geschlossenem Ventil erforderlich ist.
- eine bestimmte Schaltgeschwindigkeit haben, um die Verwendungsanforderungen zu gewährleisten.
- Wird zusammen mit entsprechendem Zubehör verwendet, um die ideale Position des Ventils bei unerwartetem Ausfall zu erreichen.

Sortieren nach Anwendung:
Linearantrieb:
  Die Steuerung des Regulierventils für den geraden Hub (der Durchmesser beträgt im Allgemeinen 15 bis 150 mm). Ausgangsschub: 0,5 ~ 25 kN, Hub (10 ~ 100 mm), Hubgeschwindigkeit (0,2 ~ 2,5 mm / s).
Schwenkantrieb:
  Ansteuerung von 90 ° -Winkelventilen (z. B. Absperrklappen, Kugelhähnen) und Dämpferklappen. Ausgangsdrehmoment: 50 ~ 2000Nm (gemeinsames Drehmoment: 100Nm, 250Nm, 700Nm, 1600Nm, 2500Nm, 6500Nm) Hub 90 °, 120 °, Hubgeschwindigkeit (5 ~ 150S).
Drehantrieb:
  Die Steuerung von Mehrwegeventilen (wie z. B. Schieberventilen) ist auch die Basis für Schwenkantriebe mit Vierteldrehung. Ausgangsdrehmoment: 30 ~ 2000Nm, Hub (0,25 ~ 50s), Hubgeschwindigkeit (1 ~ 120 U / min).

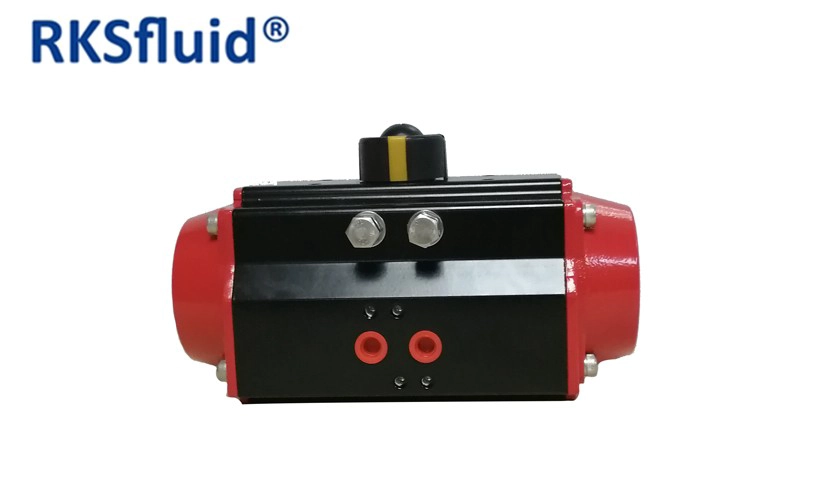

Pneumatikantrieb:

  Das pneumatische Stellglied nimmt das Luftdrucksignal von der pneumatischen Steuerung oder dem Ventilpositionierer an und wandelt es in eine entsprechende lineare Verschiebung der Schubstange um, um das Regelventil zu drücken.
  Je nach Struktur kann es unterteilt werden in: Startfilmaktor und Zylinderaktuator.

Klassifizierung von pneumatischen Antrieben:
  Für verschiedene Ansaugrichtungen kann man unterteilen in:
Luft offener Typ (Ventil mit offenem Einlass, geschlossenes Ventil für die Rückstellung der Gasfeder);
Wenn aus ist (der Einlass schließt das Ventil und bewirkt, dass seine Feder zurückkehrt, um das Ventil zu öffnen).

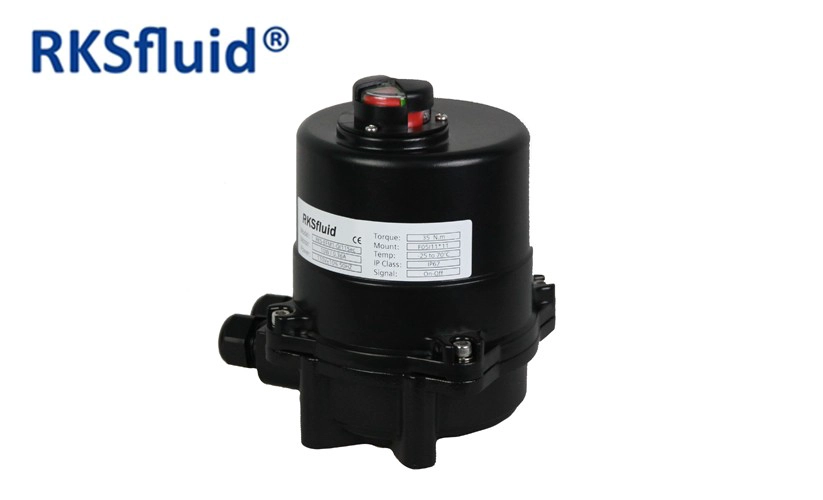

Die Hauptkomponenten und Funktionen des elektrischen Stellantriebs:

  Druckminderventil: Reduzieren Sie den Druck der Steuerluftquelle entsprechend dem Arbeitsdruck des Stellantriebs.
  Filter: Filtert Wasser und andere Verunreinigungen in der Druckluft heraus, um saubere Luft in den Gas- / Gasumwandler, den Stellungsregler und den Stellantrieb zu gewährleisten. Viele Produkte sind ein integriertes Design von Druckminderventil und Filter.
  Elektro- / Gaskonverter: Wandelt das 4-20 mA-Stromsignal des Steuersystems in ein Luftdrucksteuersignal von 3-15 psi (0,2-1 kg / cm) um.
  Stellungsregler: Es ist die Kernkomponente der Ventilstellungssteuerung, die die Ventilstellung des Regelventils präzise steuert.

Die Hauptkomponenten und Funktionen des pneumatischen Stellantriebs:
  Stellungsgeber: Durch die Verschiebung der Pleuelstange und des Ventilschafts zur Erzeugung der Winkelbewegung, umgewandelt in 4 ~ 20mA elektrisches Signal, das auf die Öffnung des Ventils linear reagiert.
  Wegschalter: In der Regel in der vollständig geöffneten und vollständig geschlossenen Position des Ventils installiert, um ein vollständig oder vollständig geschlossenes Signal an das Steuersystem zu senden.
  Um einige spezielle Steuerfunktionen zu erreichen, sind einige Stellantriebe mit anderen Steuerkomponenten ausgestattet, z. B. mit einem Magnetventil, das die Verriegelungsfunktion realisiert, einem Gassperre, das die Haltefunktion realisiert, und einem Gasverstärker, der die Betriebsgeschwindigkeit beschleunigt. Zeitlagertanks und so weiter.
