As estações de bombeamento impõem demandas operacionais muito maiores aos sistemas de válvulas do que as tubulações por gravidade convencionais. Ciclos frequentes de inicialização e desligamento, flutuações de pressão e controle de fluxo de grande diâmetro exigem válvulas com desempenho de vedação estável e características operacionais confiáveis.
Por esta razão, válvulas borboleta excêntricas duplas são amplamente utilizados em sistemas municipais de transmissão de água, estações de bombeamento de irrigação, sistemas de circulação de água de resfriamento e tubulações de serviços públicos industriais.
Em comparação com as válvulas borboleta concêntricas, o design excêntrico duplo proporciona menor torque operacional, menor desgaste da sede e melhor confiabilidade a longo prazo para aplicações em estações de bombeamento de médio e grande diâmetro.
Menor torque operacional para tubulações de grande diâmetro
Um dos principais desafios em sistemas de estações de bombeamento é o torque operacional, especialmente em tubulações DN800 e maiores.
Em muitas estações de bombeamento municipais, atuadores superdimensionados ou operação instável da caixa de engrenagens podem aumentar os requisitos de manutenção e afetar o desempenho da válvula durante ciclos de operação frequentes.
Como o disco se afasta da sede de vedação durante a abertura, as válvulas borboleta excêntricas duplas reduzem o atrito desnecessário da sede durante a operação. Isso ajuda a reduzir o torque operacional em comparação com projetos concêntricos convencionais.
Para tubulações de transmissão de água de grande diâmetro, isso se torna particularmente importante ao selecionar:

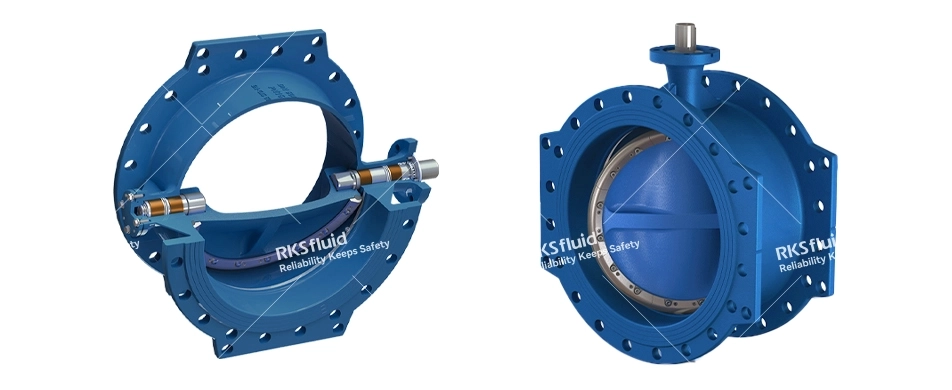

RKSfluid As válvulas borboleta excêntricas duplas da série Athena estão disponíveis de DN150 a DN1800 e suportam configurações de montagem de atuadores ISO 5211 para caixas de engrenagens e sistemas de automação.
Para sistemas de pressão mais alta, configurações personalizadas do PN40 também estão disponíveis para aplicações selecionadas.
Melhor confiabilidade na operação frequente da bomba
As estações de bombeamento frequentemente apresentam operação repetida da válvula durante:
Nestas condições, a fricção excessiva da sede pode acelerar o desgaste da vedação em válvulas borboleta convencionais.
A estrutura excêntrica dupla minimiza o contato contínuo entre o disco e a sede de vedação durante a operação, ajudando a melhorar a vida útil da sede e a estabilidade de vedação a longo prazo.
Isto é particularmente benéfico para:
Desempenho aprimorado sob condições de surto
Golpe de aríete e surto de pressão são riscos comuns em sistemas de bombeamento de longa distância.
A velocidade inadequada de fechamento da válvula ou o controle instável do atuador podem criar flutuações repentinas de pressão dentro da tubulação, especialmente em sistemas de transmissão de água de grande diâmetro.
No projeto prático da estação de bombeamento, a estabilidade do torque da válvula e as características de fechamento controlado são frequentemente mais importantes do que o simples desempenho do desligamento.
As válvulas borboleta excêntricas duplas são comumente selecionadas porque fornecem:
Para grandes projectos municipais de água, estes factores afectam directamente a fiabilidade operacional a longo prazo.
Mais prático para sistemas de água de grande diâmetro
Em comparação com as válvulas gaveta, as válvulas borboleta excêntricas duplas oferecem diversas vantagens práticas para tubulações de estações de bombeamento de médio e grande diâmetro:
Esta é uma das razões pelas quais eles são amplamente utilizados em:
A Série Athena é fabricada de acordo com as normas EN 593 e EN1074-1/2, com conexões de flange duplo conforme EN1092.
Os materiais disponíveis do corpo e do disco incluem: Ferro dúctil, EN-GJS-500-7, CF8, CF8M
As opções de vedação da sede incluem EPDM e NBR dependendo da qualidade da água e das condições operacionais.
A seleção do atuador e da caixa de engrenagens permanece crítica
Para válvulas borboleta DN1200 e maiores, o dimensionamento do atuador deve sempre ser avaliado em conjunto com:
Em muitos projetos de estações de bombeamento, o dimensionamento inadequado do atuador pode levar a uma operação instável ou carga de torque excessiva durante condições de desligamento de emergência.
A Série Athena suporta configurações de redutores e atuadores elétricos para aplicações em tubulações de água de médio e grande diâmetro, incluindo soluções IP68 opcionais para ambientes externos exigentes.
Em sistemas modernos de estações de bombeamento, a seleção de válvulas está intimamente relacionada à estabilidade de torque, controle de surtos, requisitos de manutenção e confiabilidade operacional a longo prazo.
Para tubulações de água de médio e grande diâmetro, as válvulas borboleta excêntricas duplas proporcionam um equilíbrio prático entre desempenho de vedação, eficiência operacional e custo do ciclo de vida.
